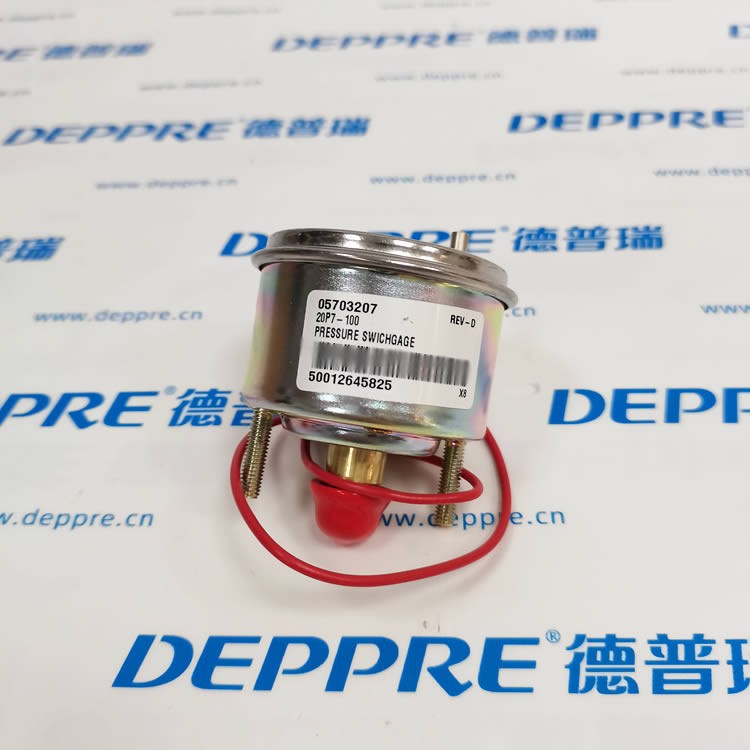

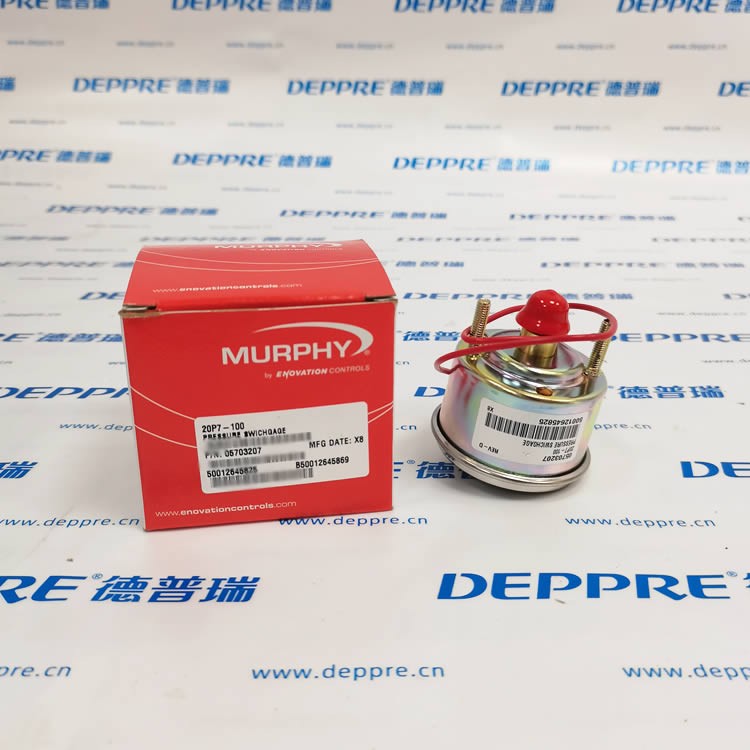

MURPHY 摩菲 20P7-100 压力开关表

品牌国别：美国 FW MURPHY（现隶属于 Enovation Controls）

型号拆解

• 20P：2 英寸（51mm）表盘系列压力 Swichgage

• 7：带启动闭锁（Lockout）版本，开机压力不足时不会误触发停机，压力超过设定点后自动解锁

• 100：量程 0~100PSI（0~689kPa，0~6.9bar）

核心参数

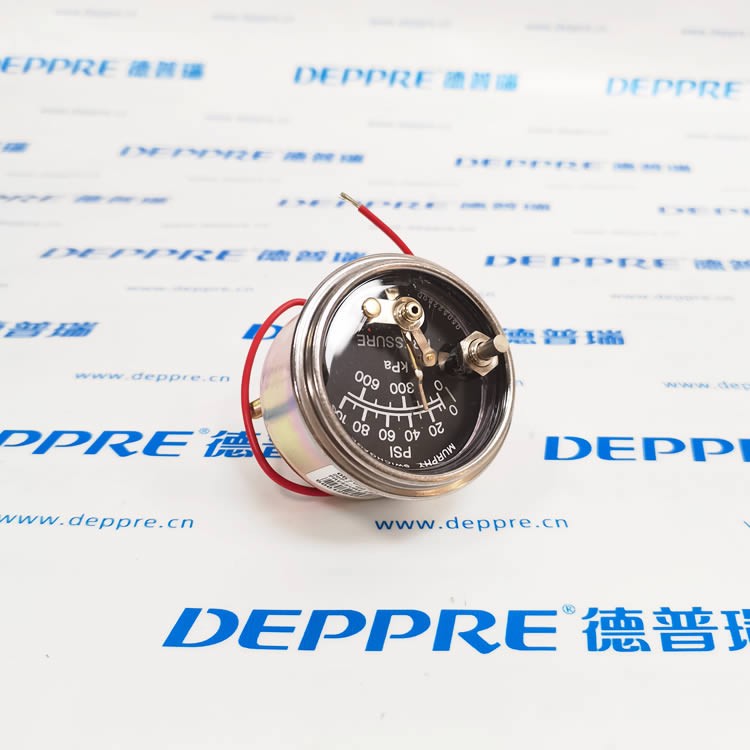

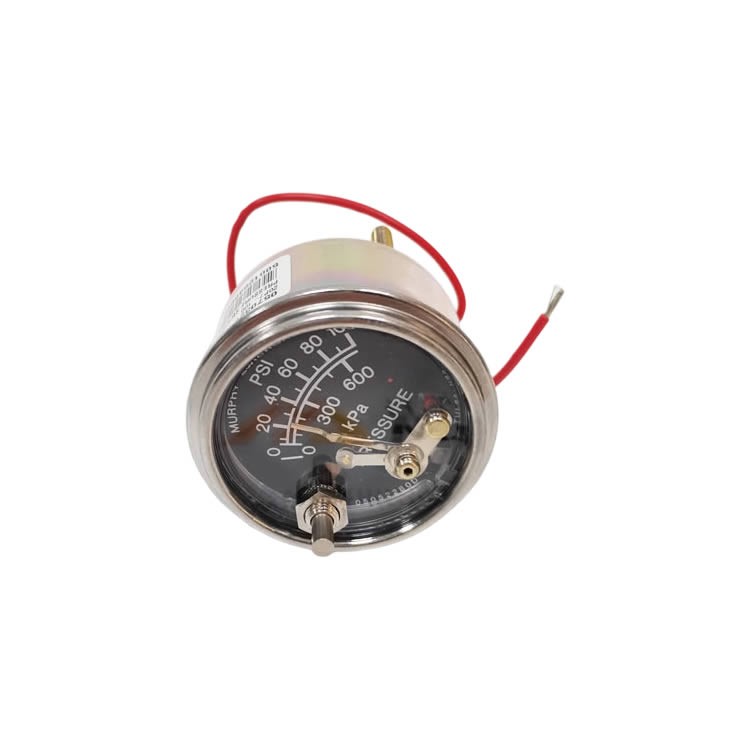

1. 表盘：2 英寸 / 51mm，双刻度（PSI/kPa），白底黑字，聚碳酸酯抗冲击镜片

2. 传感元件：铍铜膜片式

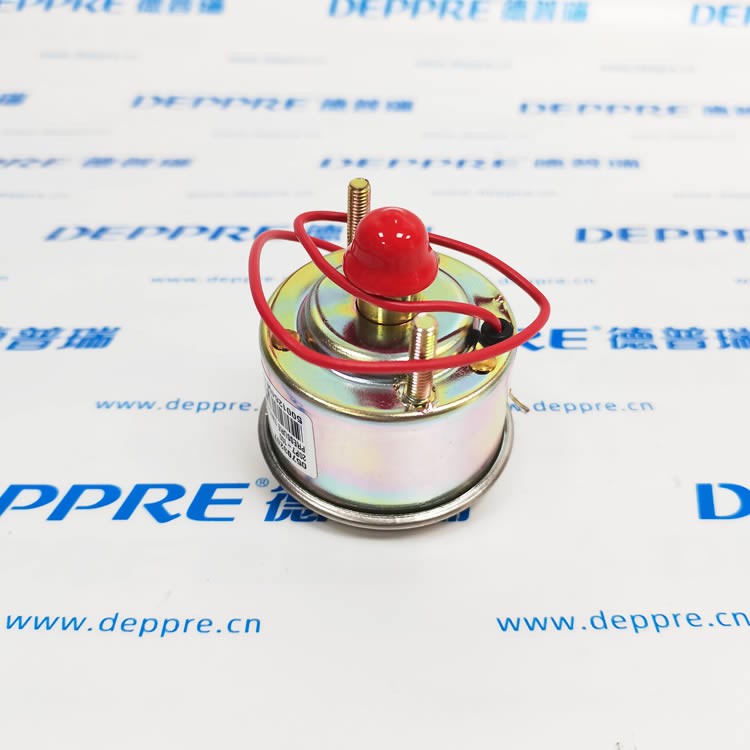

3. 过程接口：1/8-27 NPT 外螺纹，黄铜材质

4. 开关类型：机械触点，低压动作，用于报警 / 机组停机保护

5. 环境温度：-40℃ ~ +66℃；介质温度最高 121℃

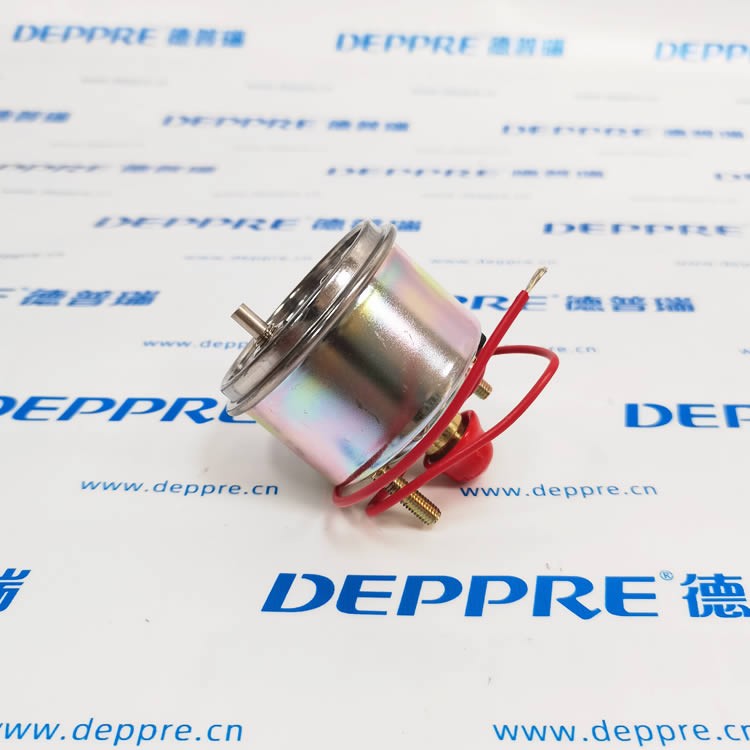

6. 外壳：钢制防腐涂层壳体

7. 精度：符合 20P 系列精度等级，工业发动机级

8. 功能特点：压力表 + 压力开关一体化，自带启动闭锁功能（20P7 核心特性）

产品特点

1. 启动闭锁 Lockout（20P7 独有）：柴油机开机阶段油压偏低时，锁定触点，避免启动瞬间误停机；当油压上升超过设定阈值，自动解除闭锁，恢复保护功能。普通 20P 不带此功能。

2. 膜片驱动结构，抗振动，专为发电机组、工程机械发动机恶劣震动工况设计

3. 现场直观压力读数 + 内置机械开关，一套元件同时实现监测 + 保护，减少管路与安装点位

4. 钢制外壳 + 耐冲击聚碳酸酯镜片，抗磕碰、耐腐蚀，适合机舱环境

5. 触点可直接接入机组保护回路，压力低于设定值，触点动作，触发报警或紧急停机

典型应用

柴油发电机组、工程机械发动机、空压机、泵组，机油压力低压保护，是发动机安全保护核心仪表。
