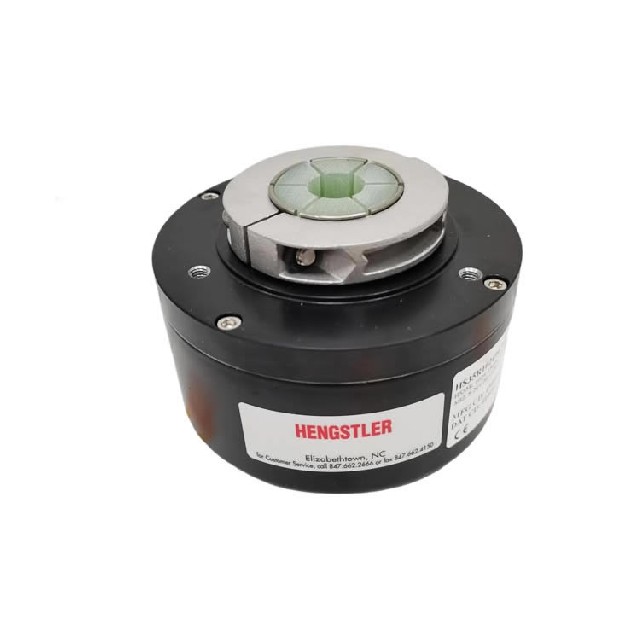

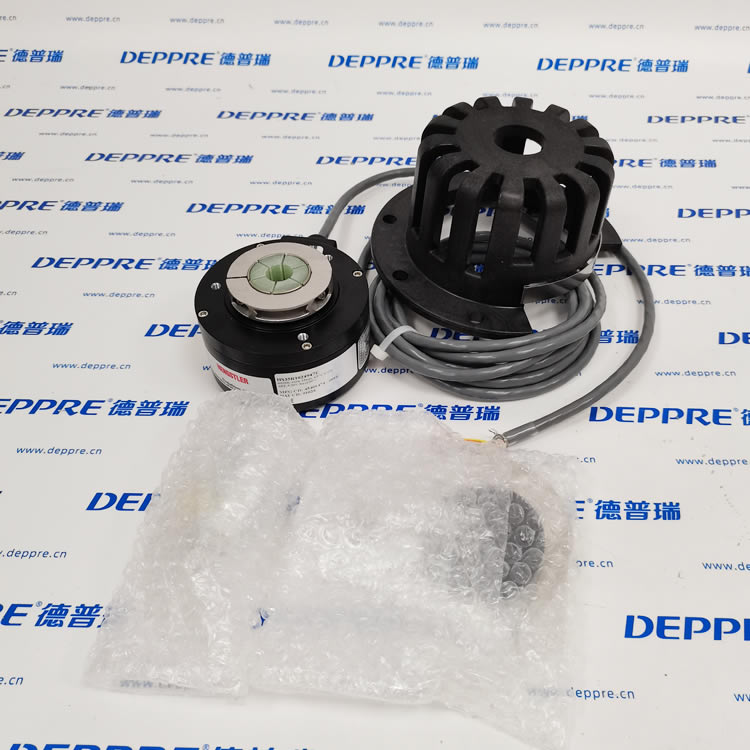

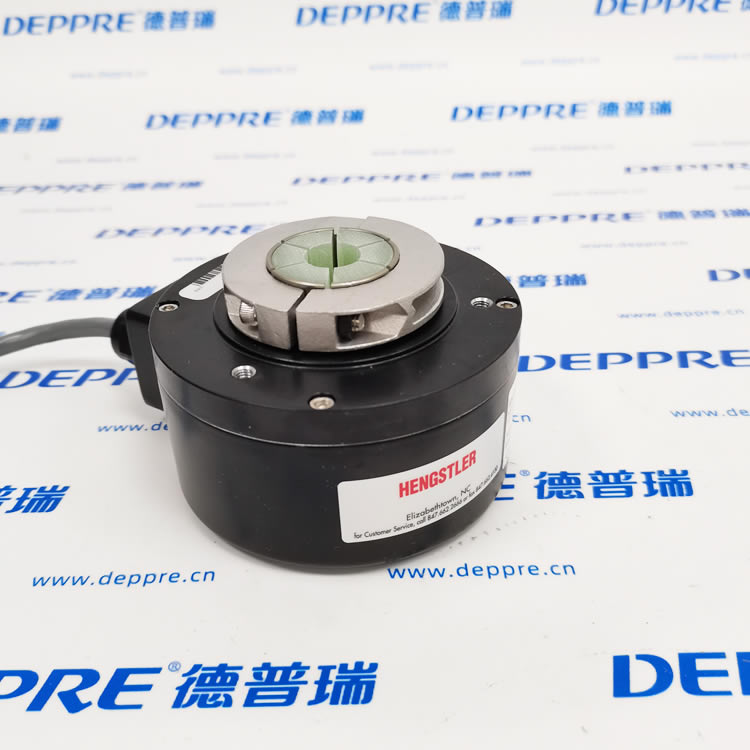

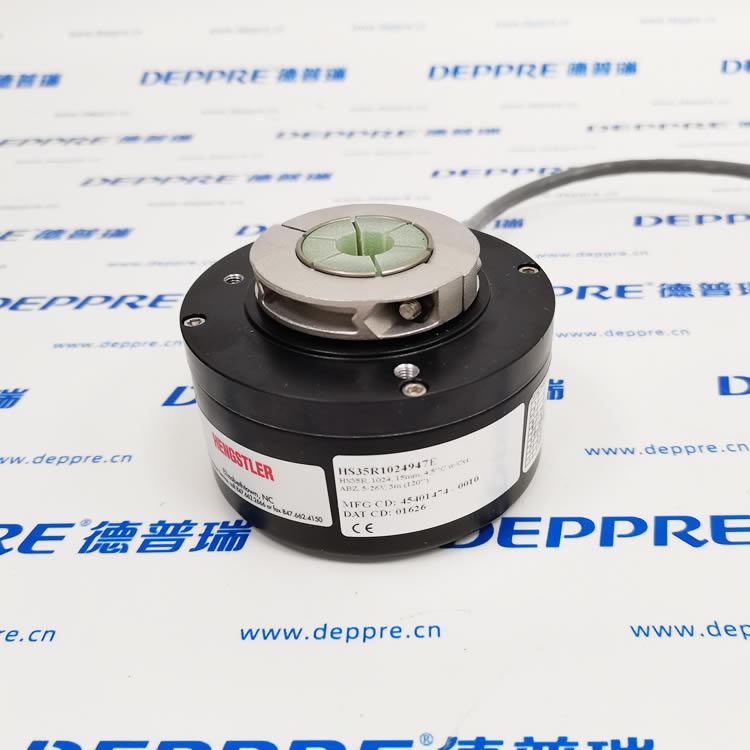

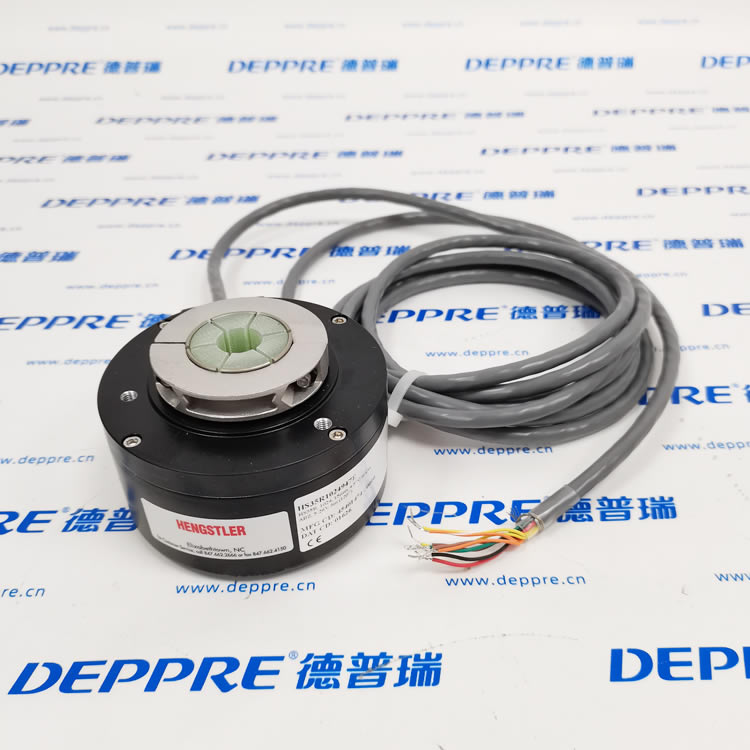

HENGSTLER HS35R1024947E 重载空心轴增量编码器（原 Dynapar 北极星，现亨士乐旗下）

一、型号拆分释义

• HS35R：重载型大中空轴增量编码器系列，冶金 / 变频电机专用，铝壳 IP67 防护

• 1024：1024PPR（每转 1024 脉冲），A/B/Z 三相正交信号

• 947E：订货配置代码

• 中空轴孔径：1/2 英寸 = 12.7mm、轴体电气隔离（防电机窜电击穿编码器）

• 输出：差分长线驱动（4469/RS422）互补 A+/A-、B+/B-、Z+/Z-

• 出线：径向 10 芯 MS 航空插头（军工圆形连接器）、E = 标准安装弹片防扭支架

二、电气参数

1. 供电：DC5～26V 宽电压，空载功耗≤50mA

2. 信号：ABZ 差分正交，Z 相零位脉冲；相位差 90°±15°，波形对称 180°±25°

3. 最高响应频率：125kHz，适配全转速范围测速

4. EMC：EN61326 工业抗干扰标准，长线传输抗干扰、远距离布线优选

三、机械参数

1. 外形：外径 φ96.5mm（3.8 英寸）铝合金壳体，粉末涂层防锈

2. 中空轴：φ12.7mm，轴芯电气绝缘，直接套电机主轴，免联轴器

3. 极限转速：6000rpm；＞5000rpm 防护降至 IP64

4. 抗冲击 400g、耐振动 20g (5～3000Hz)，金属不易碎码盘，粉尘油污重载耐用

5. 防护等级 IP67，防水防尘；工作温度 **-40℃～+85℃（拓展款可达 - 40~100℃）**

6. 安装：电机风扇端槽型弹片防扭转固定，无需额外支架Dynapar

四、产品核心特点

1. 电气隔离中空轴：变频电机高频干扰、轴电压不会损坏编码器，钢厂 / 起重标配

2. 军工 MS 插头：抗油污、防拉扯，现场拆装方便，故障率远低于出线电缆款

3. 金属码盘，震动、粉尘环境不易崩盘，使用寿命远优于普通塑料码盘编码器

4. 差分驱动输出，百米长线稳定传输，适配变频器、PLC、伺服控制系统

五、应用场景

1. 冶金轧机、起重行车、矿山输送变频主电机测速定位

2. 大型风机、空压机、水泥设备主轴速度反馈

3. 造纸 / 橡塑设备辊筒位置闭环控制
