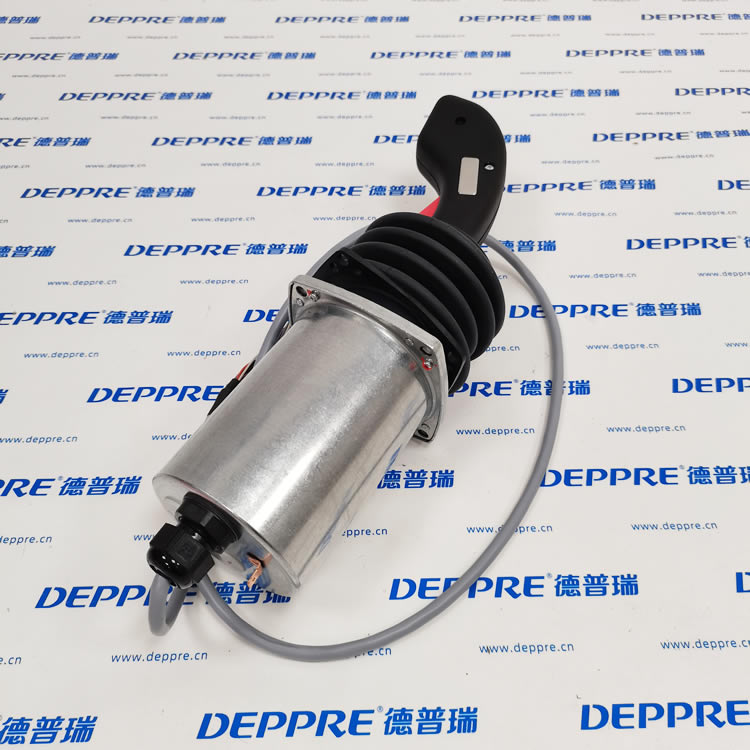

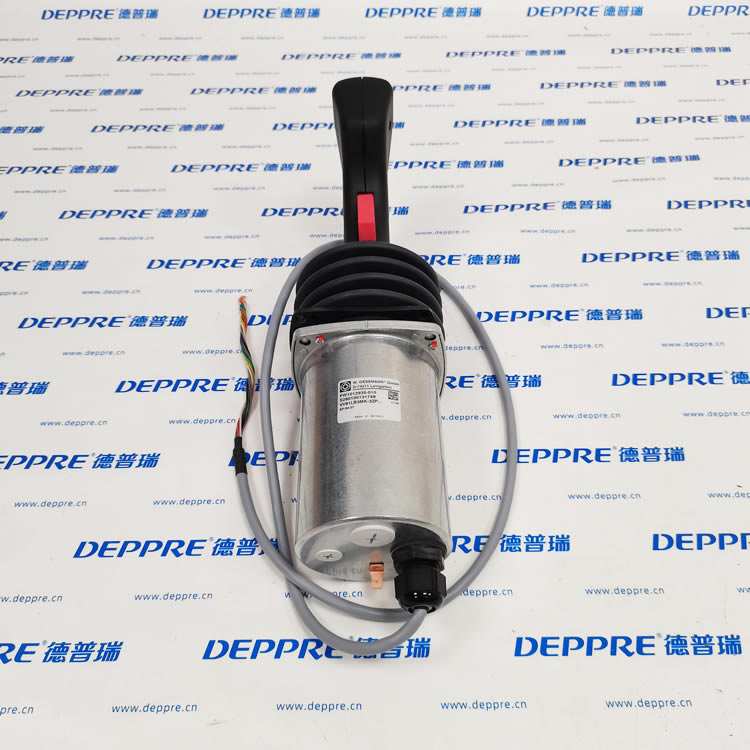

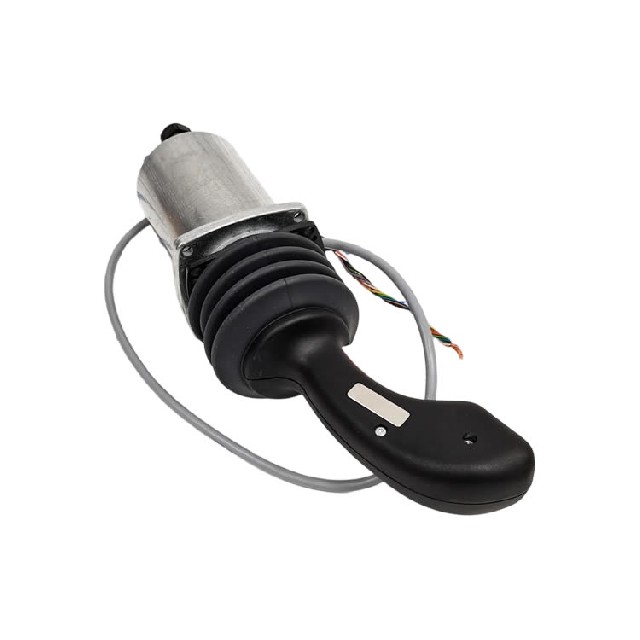

GESSMANN VV81LB3MK-3ZP（德国捷斯曼 多轴工业操纵杆）

VV81LB3MK-3ZP 是德国 W. GESSMANN GmbH（捷斯曼）VV8 系列的三通道电位器型多轴操纵杆，主打高可靠、强防护、长寿命，用于工程机械、起重设备、液压系统的主令控制。

一、品牌与定位

• 制造商：W. GESSMANN GmbH（德国莱因加滕，60 年工业控制器经验）

• 系列：VV8 系列（多轴、模块化、重型操纵杆）

• 类型：3 轴电位器操纵杆（X/Y/Z 三向比例控制）

• 应用：起重机、挖掘机、装载机、高空作业平台、液压站、港口机械

• 认证：CE、ISO 9001，符合 IEC 60947-5-1

二、型号解析（VV81LB3MK-3ZP）

• VV81：系列代号（VV8 标准型，1 = 基础版）

• L：Left（左置），安装方向左侧

• B：电位器（Potentiometer），模拟量输出

• 3：3 轴控制（X/Y/Z 三向）

• M：金属底座，高强度耐磨

• K：带按键握把（顶部 / 侧面按钮）

• 3ZP：3 路电位器（Z = 电位器，P = 比例输出）

三、核心技术参数

1）电气特性

• 控制轴数：3 轴（X/Y/Z），比例无级调节

• 输出信号：0.5–2.5–4.5V DC（5V 供电，中位 2.5V）

• 供电电压：5V DC ±5%（控制器供电）

• 电位器阻值：5kΩ（标准），线性精度 ±0.5%

• 开关量：握把带 2–4 个按钮（可选常开 / 常闭）

• 绝缘电阻：≥1MΩ（500V DC）

2）机械性能

• 机械寿命：2000 万次循环（VV8 系列，工业级）

• 操作力矩：X/Y 轴 3–5Nm，Z 轴 5–8Nm（带摩擦阻尼）

• 行程角度：X/Y 轴 ±30°，Z 轴 ±45°

• 复位方式：自动中位复位（弹簧回弹）

• 底座材质：压铸铝合金，防腐蚀、抗冲击

3）环境与防护

• 防护等级：IP65（防尘、防喷水，适配户外 / 潮湿）

• 工作温度：−40℃…+60℃（宽温，耐寒耐热）

• 存储温度：−50℃…+80℃

• 耐候性：抗油、防水、耐紫外线、耐臭氧

• 振动 / 冲击：5–2000Hz，10g（符合 EN 60068-2-6）

4）物理规格

• 尺寸（长 × 宽 × 高）：约 180×120×250mm

• 重量：约 3.5kg（金属底座，稳固）

• 安装方式：4 孔法兰安装（标准孔距）

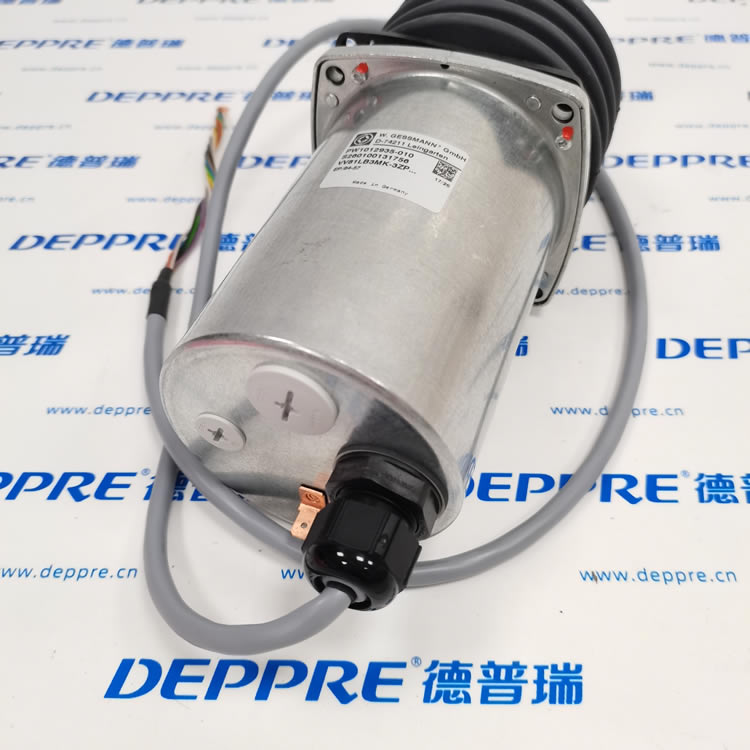

• 出线方式：底部密封电缆接头（防水防尘）

四、结构特点

1. 三通道独立控制：X/Y/Z 三轴电位器独立输出，精准比例控制液压流量 / 电机转速

2. 金属强化底座：压铸铝底座 + 内部金属支架，抗冲击、防变形，适配重型振动工况

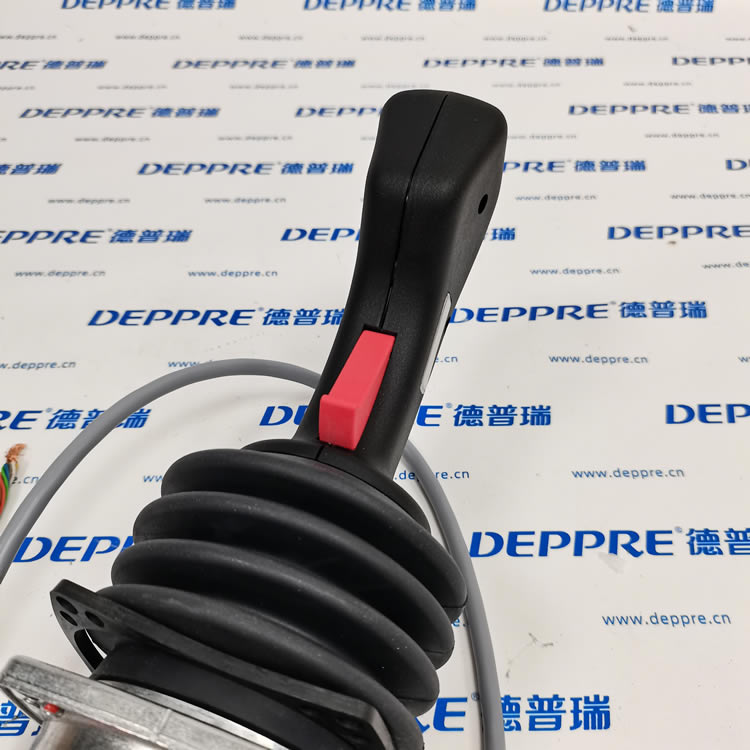

3. 人体工学握把：防滑橡胶握把，带2–4 个功能按钮（如启动 / 停止、急停、档位切换）

4. 全密封防护：IP65 防尘防水，可直接用于户外、雨天、粉尘环境

5. 长寿命设计：进口耐磨电位器 + 不锈钢弹簧，2000 万次免维护运行

6. 模块化定制：可定制轴数、输出信号（电位器 / 编码器）、按钮数量、握把颜色

五、典型应用

• 工程机械：挖掘机、装载机、推土机（控制动臂 / 斗杆 / 行走）

• 起重设备：汽车吊、履带吊、龙门吊（控制起升 / 变幅 / 回转）

• 高空作业：升降平台、蜘蛛车（控制升降 / 伸缩 / 行走）

• 港口机械：集装箱吊、堆高机（控制吊具 / 行走 / 转向）

• 液压系统：液压站、测试台（比例阀 / 伺服阀控制）
