burkert 电动2通截止比例阀 3280

1. 产品概述

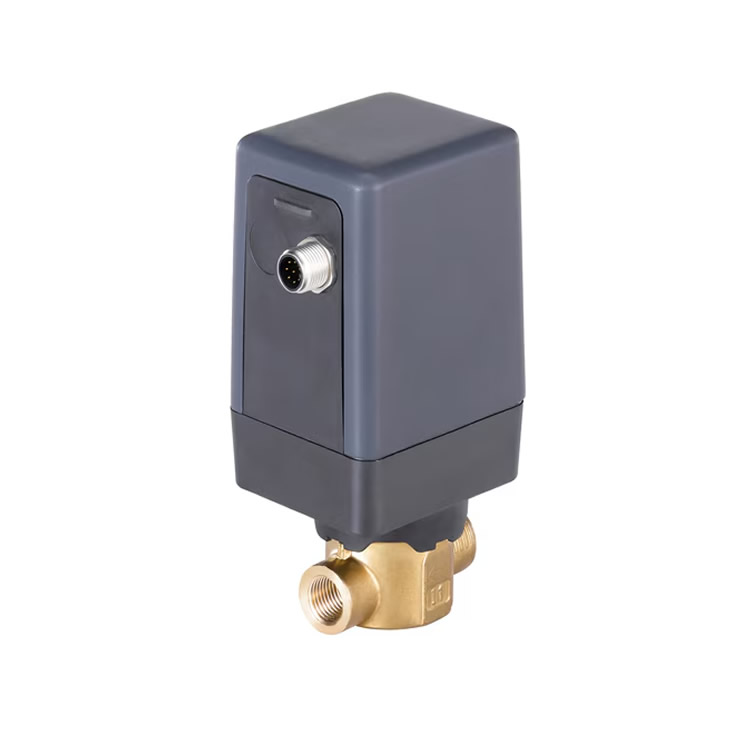

型号：Type 3280 电磁驱动两通球型比例阀

核心特性：

• 执行器非浸湿设计：避免介质接触执行机构

• 优异调节性能：宽设定范围与快速响应时间

• 低功耗：节能设计

• 连接口径：DN 8~15

• 典型应用：过程控制、食品饮料、气体调节

2. 核心技术参数

电气控制与接口（基于1.2节表格）

变体类型 连接器 输入信号 输出信号 现场总线

标准型 (G/H) M12-A 8针 数字：0-5V(关)/10-30V(开) PNP数字输出（阀关闭时激活） -

定位器型 (C) M12-A 8针 模拟：4-20mA/0-10V；PWM(800Hz) 同左 + 0-5/10V模拟输出 -

过程控制器 (D) M12-A 8针 + M12-A 5针 模拟：4-20mA/0-10V；外部传感器反馈输入 0/4-20mA模拟输出（负载≤560Ω） büS/CANopen

阻抗特性：

- 电压输入：22 kΩ

- 电流输入：60 Ω

压力与流量性能（6.2节表格）

参数 标准型 高压型

液体介质压力 0-6 bar(g) 0-15 bar(g)

气体介质压力 - 0-22 bar(g)

Kvs值范围 0.03-1.9 m³/h 同左（依阀座尺寸）
