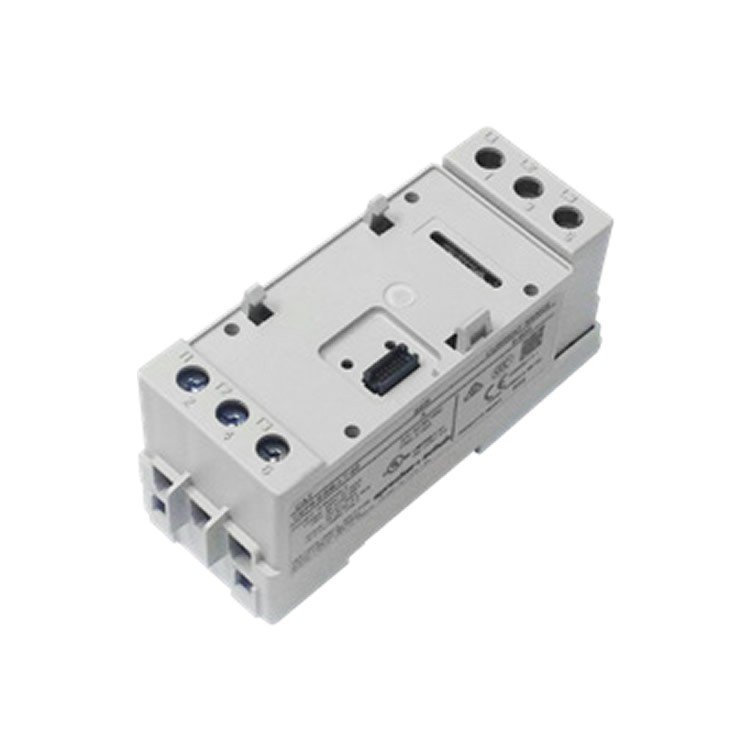

Sprecher+Schuh过载继电器CEP9-ESM-I-T-60

1. 基本规格

• 型号名称: CEP9-ESM-I-T-60

• 产品类型: 电流传感模块（Current Sensing Module）

• 主要功能: 提供电流监测和保护，支持 DIN 导轨安装，适用于电机过载保护。

• 安装方式: DIN 导轨安装（支持 up to 60A 应用）

• 适用对象: 所有接触器（All contactors）和外部电流互感器（external current transformers）

• 电流范围: 6~60 A

2. 电气规格

CEP9-ESM-I-T-60 作为传感模块，其电气参数遵循 CEP9 系列的通用规格（文档中未区分模块型号，故引用整体标准）:

• 额定绝缘电压（Ui）: 600 V AC

• 额定工作电压（Ue）: 600 V AC（基于文档中的“Rated Operating Voltage”描述）

• 额定脉冲电压（Uimp）: 符合 IEC 标准（具体值未指定，但文档提及短路评级）

• 额定频率: 50/60 Hz（适用于交流系统）

• 短路评级: 支持高短路容量（文档未提供具体值，但强调“Short Circuit Ratings”符合工业标准）

• 相位保护: 支持可配置的相位丢失保护（Trip level factory-set at 100% 电流不平衡）

• 接地故障保护: 支持零序电流检测（20 mA~5.0 A 可调），适用于低电平电弧故障检测（需外部电流互感器用于 <1.0 A 检测）

3. 环境规格

CEP9-ESM-I-T-60 设计用于严苛工业环境

• 工作环境温度: -40°C 至 +85°C（-40°F 至 +185°F）

• 存储温度: -20°C 至 +55°C（-4°F 至 +131°F）

• 操作温度（封闭环境）: -20°C 至 +40°C（-4°F 至 +104°F）

• 湿度: 5%~95% 非冷凝

• 防护等级: IP20（防止固体异物侵入，但不防水）

• 振动耐受: 符合 IEC 68-2-6（操作时 2.5G，非操作时 5G）

• 冲击耐受: 符合 IEC 68-2-27（30G）

• 海拔高度: 最高 2000 m

• 污染等级: 3（适用于工业污染环境）
