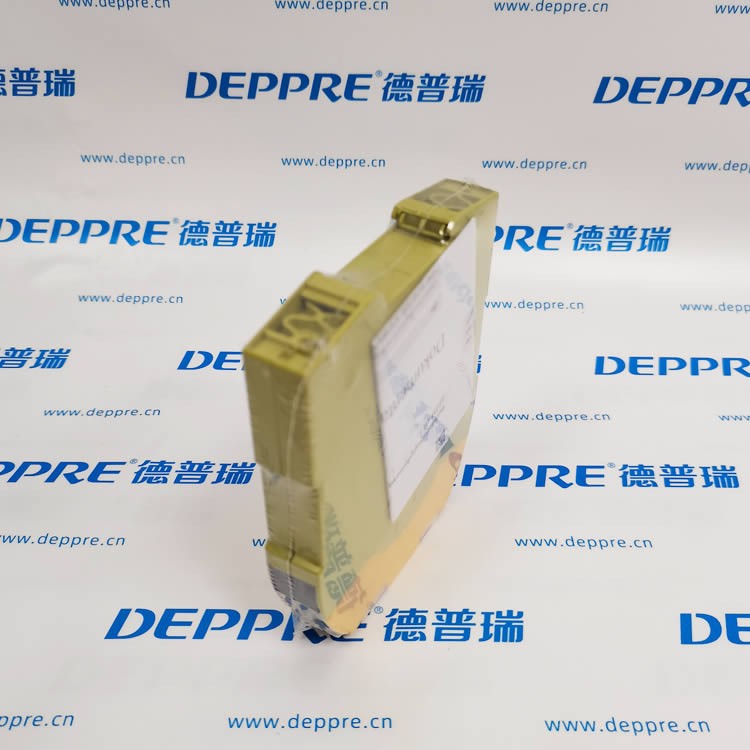

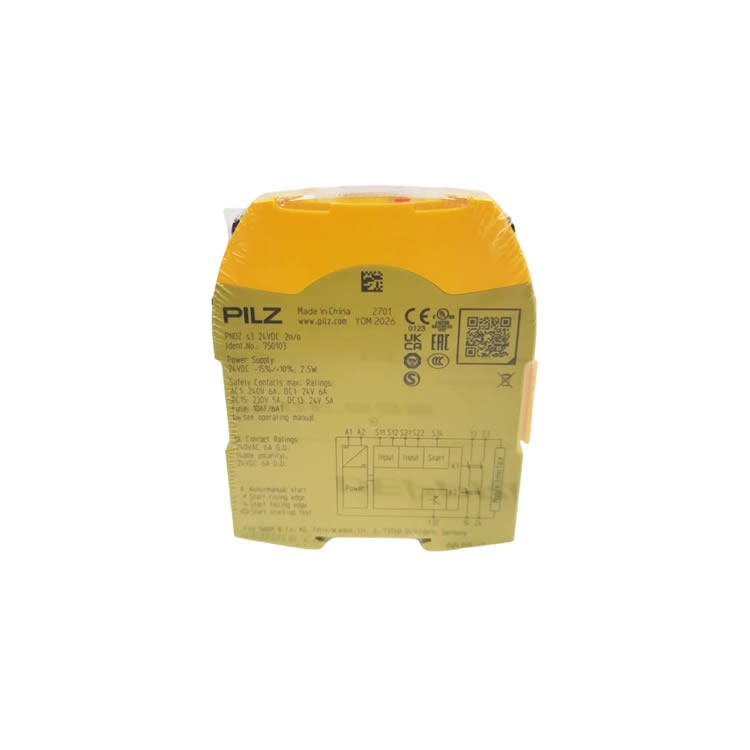

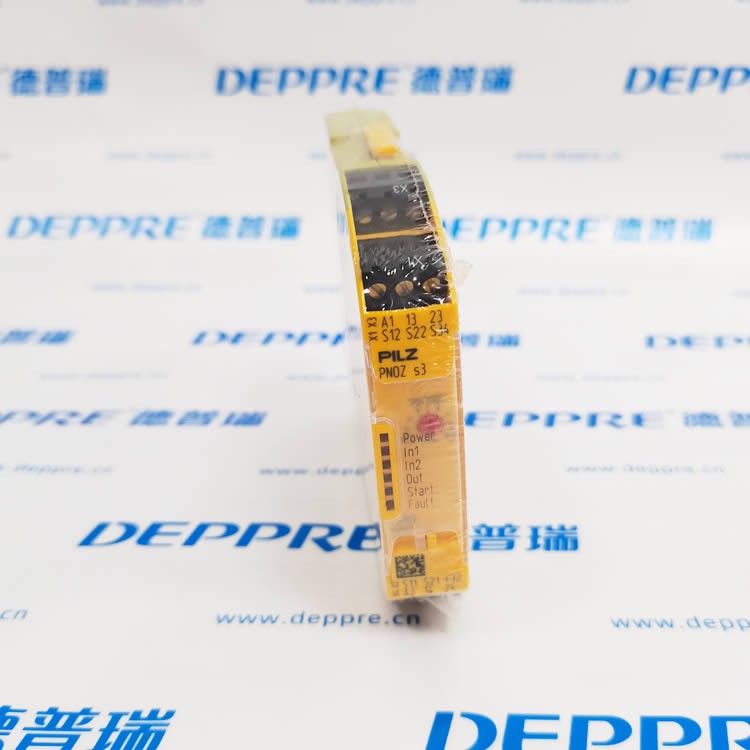

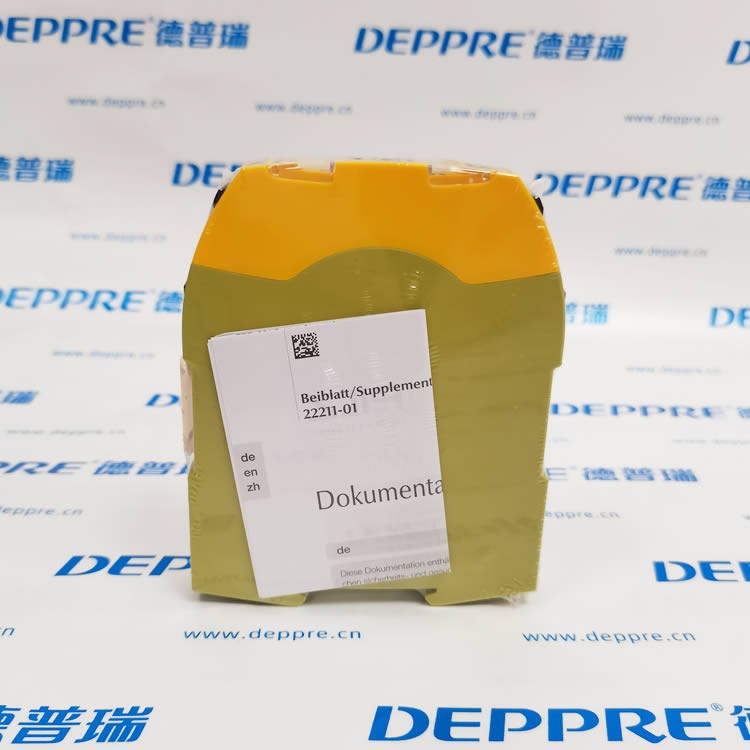

Pilz 750103 安全继电器
一、基础信息
品牌：Pilz（皮尔磁，德国）
型号：750103
产品全称：PNOZ s3 安全继电器
产地：德国
二、型号说明
750103 = PNOZ s3，PNOZ s 系列模块化安全继电器。
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 供电电压 | DC 24V |
| 安全输出 | 2 路安全半导体输出（OSSD） |
| 辅助输出 | 1 路晶体管辅助输出 |
| 安全等级 | PL e / SIL 3 / Cat.4 |
| 监控对象 | 急停按钮、安全门开关、安全联锁装置 |
| 安装方式 | DIN 导轨卡扣安装 |
| 壳体宽度 | 22.5 mm |
| 接线端子 | 弹簧端子，免工具接线 |
| 响应时间 | ≤20 ms |
| 工作温度 | -10℃ ~ +55℃ |
| 防护等级 | IP40（外壳），IP20（接线端子） |
四、产品特点
安全等级 PL e / SIL3 / Cat.4，满足机械设备最高安全要求，双通道安全回路监控。
2 路 OSSD 半导体安全输出，适合安全门、急停的安全切断。
22.5mm 窄壳体，节省控制柜空间；弹簧压接端子，抗振动，接线便捷。
内置故障诊断，内部故障时安全输出可靠断开，防止危险启动。
可与 PNOZ s 系列其他模块串联扩展安全回路。
五、典型应用场景
机床、自动化产线安全门联锁监控
设备急停回路安全保护
包装机械、专机安全联锁
机器人外围安全防护回路
