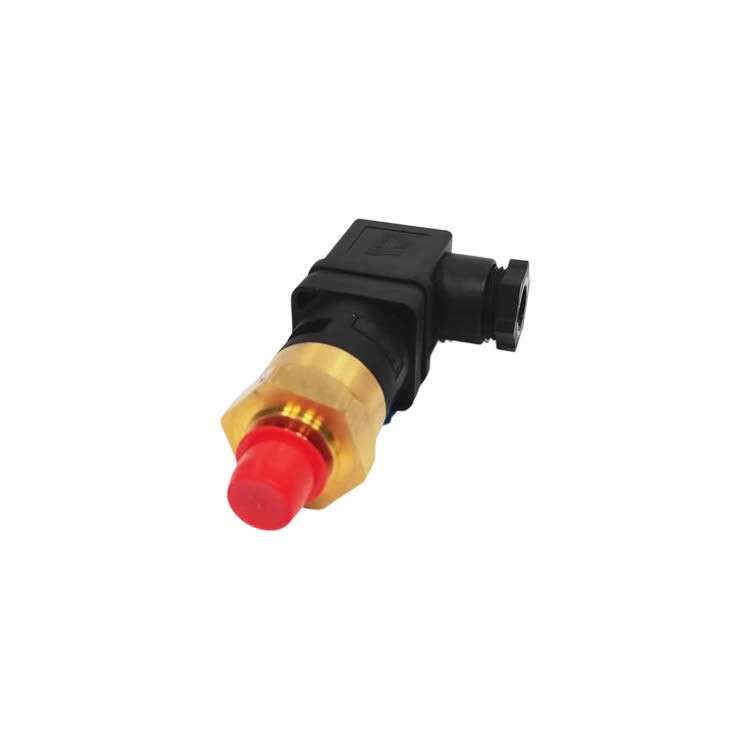

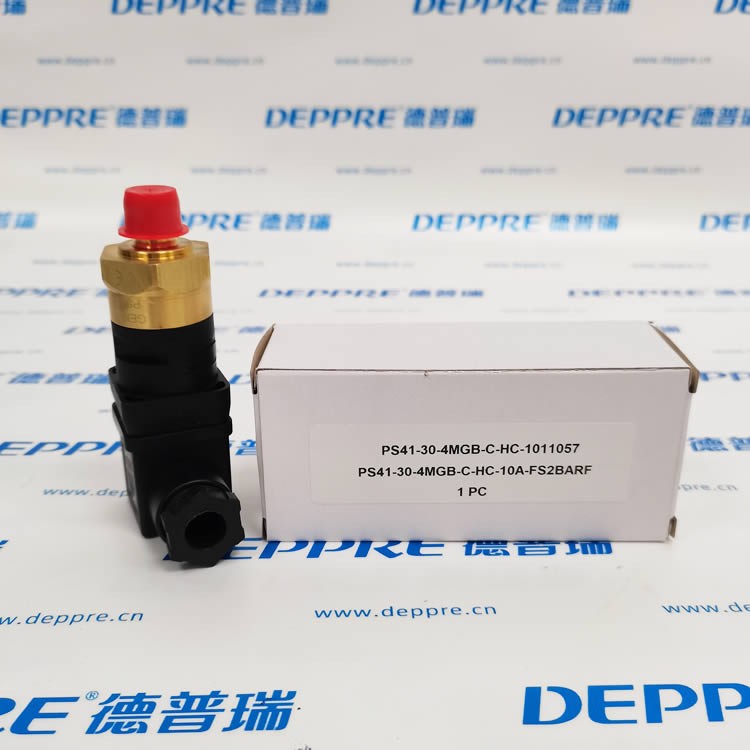

GEMS PS41-30-4MGB-C-HC-10A-FS2BARF 小型活塞膜片式压力开关
一、基础信息
品牌：GEMS（捷迈，美国）
型号：PS41-30-4MGB-C-HC-10A-FS2BARF
产品名称：PS41 系列小型压力开关
产地：美国
二、型号拆解
PS41：PS41 系列微型压力开关，活塞 + 膜片复合结构
30：压力量程代码
4MGB：4=1/4"NPT 外螺纹；MGB=316 不锈钢压力接口
C：DIN43650A 标准电磁阀插头（IP65）
HC：SPDT 单刀双掷触点
10A：10A 大容量触点规格
FS2BARF：FS = 工厂预设固定点，设定压力2bar
三、核心技术参数
表格
| 项目 | 参数 |
|---|---|
| 设定压力 | 2 bar（工厂固定，不可现场调节） |
| 耐压（Proof Pressure） | 24 bar（350 psi） |
| 爆破压力 | 48 bar（700 psi） |
| 开关类型 | SPDT 单刀双掷 |
| 触点容量 | 10A @ 250VAC |
| 压力接口 | 1/4" NPT 外螺纹，316 不锈钢 |
| 隔膜材质 | NBR 丁腈（-10A 选项） |
| 电气连接 | DIN43650A 插头，IP65 |
| 介质温度 | -10℃ ~ +80℃ |
| 重复性 | ≤±2% 满量程 |
| 认证 | CE、UL |
| 重量 | 约 0.14kg |
四、产品特点
活塞 + 膜片复合结构：兼顾膜片灵敏性与活塞高耐压能力，抗压力冲击。
工厂预设固定 2bar 动作点，不能现场调整，防止现场误改动。
316 不锈钢接液部件，适配液压油、水、稀释化学介质，抗腐蚀。
SPDT 单刀双掷触点，可同时输出常开 / 常闭两路信号，用于报警或联锁保护。
DIN 插头 IP65 防护，适合车间、液压站潮湿粉尘环境。
五、典型应用场景
液压润滑系统低压报警、油压低保护
空压机、冷却水路压力监测
工程机械、水处理设备压力联锁
机床、泵组压力阈值触发保护
