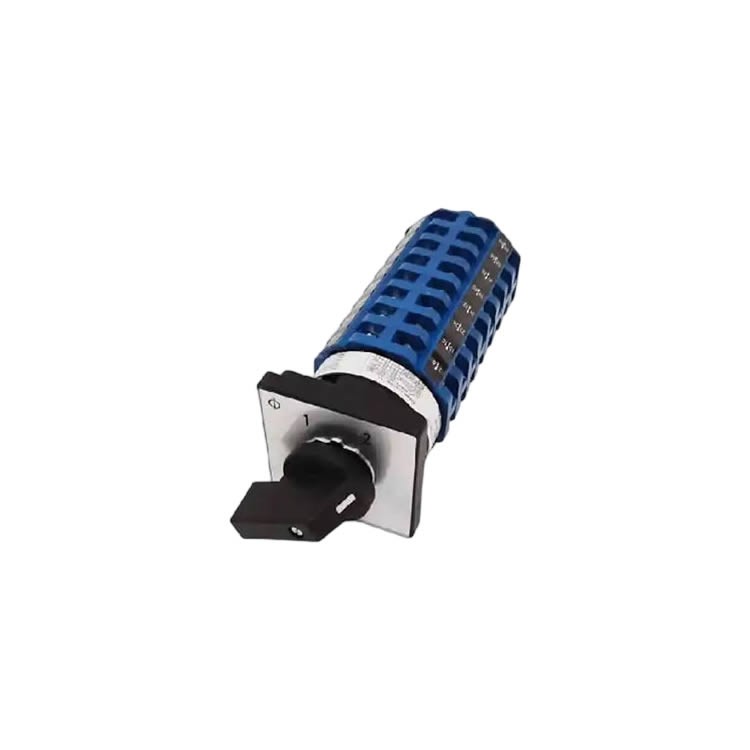

Kraus & Naimer A11.PC2202.KD1.G251 凸轮转换开关

一、基础信息

• 品牌：Kraus & Naimer（奥地利，俗称：中字牌）

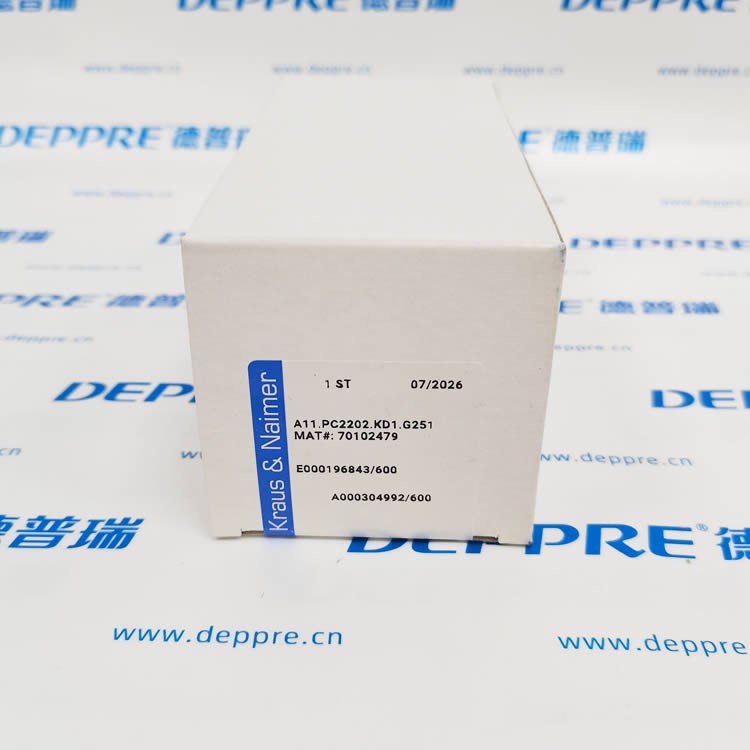

• 完整型号：A11.PC2202.KD1.G251

• 物料号 MAT#：70102479

• 产品系列：A11（Blue‑Line 蓝系列，S1 尺寸）

• 产品类型：凸轮式旋转转换开关（带钥匙锁功能）

• 生产日期：07/2026

• 工厂内部编号：E000196843/600、A000304992/600

二、型号拆解

1. A11：产品系列，额定发热电流 20A，方形 64×64mm 面板

2. PC2202：凸轮触点程序代码，定义档位数量、触点通断逻辑（和 PC2201 通断时序不同，不可直接互换）

3. KD1：基础手柄组件

4. G251：钥匙锁止附件，可在特定档位上锁，防止非授权人员操作，实现安全锁定

三、核心技术参数

• 约定发热电流 Ith：20 A

• 额定绝缘电压 Ui：690 V

• 电机等级 AC‑23A：7.5 kW

• 面板规格：64 × 64 mm，控制柜门板开孔安装

• 触点：银合金双断点自清洁触点

• 面板防护等级：IP42

• 执行标准：IEC 60947‑3，CE 认证

四、产品特点

1. 钥匙锁定功能 (G251)：可以用钥匙将开关锁在指定档位，避免误操作、未经许可改动设备模式，满足安全规范。

2. 凸轮定位结构：档位手感清晰，机械定位可靠，适合频繁切换。

3. 高可靠性触点：抗电弧，适配控制回路、小功率电机切换。

4. 柜体面板安装：标准方形面板，广泛用于机床、自动化生产线、起重设备。

五、典型应用

• 就地‑远程模式切换（带钥匙锁，安全管控）

• 设备启停、运行档位选择，上锁防盗启

• 工程机械、机床、成套自动化控制柜
