Kraus & Naimer（K&N，考斯奈默，俗称中字牌）A11.PC2201.KD1

一、基础信息

• 品牌：Kraus & Naimer（奥地利，K&N）

• 型号：A11.PC2201.KD1

• 物料号 MAT#：70159568

• 产品系列：A11（Blue-Line 蓝系列，S1 尺寸，面板 64×64mm）

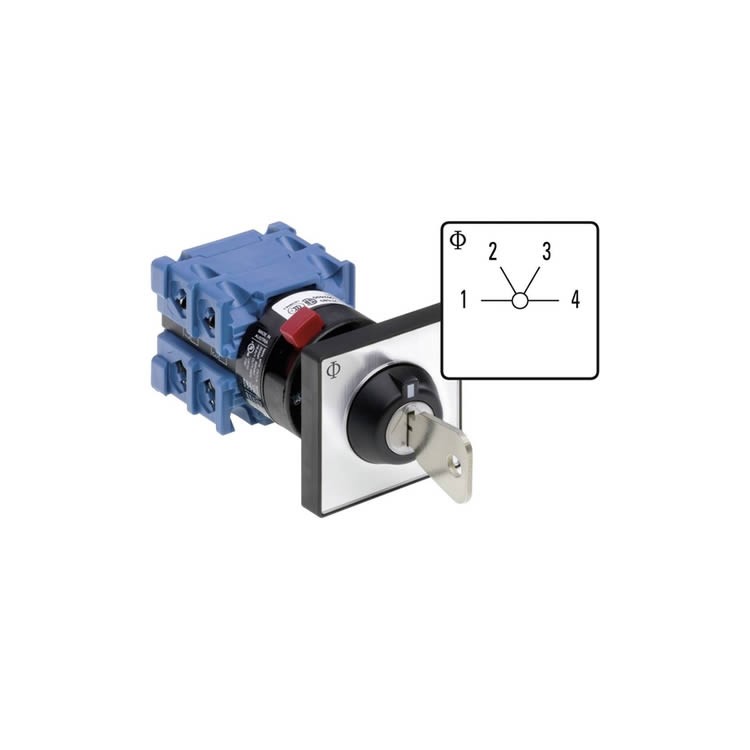

• 产品类型：凸轮控制旋转开关

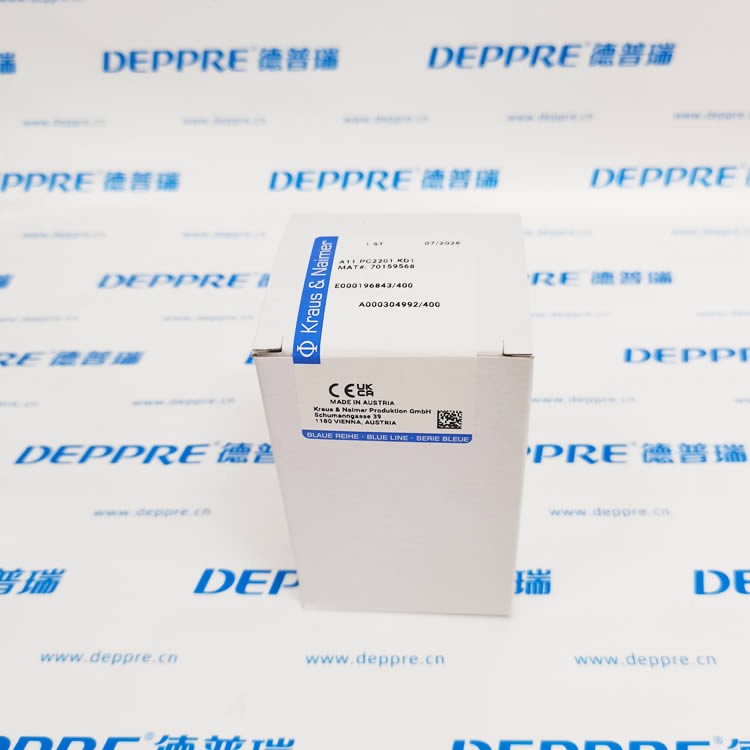

• 产地：奥地利

• 标签生产日期：07/2026

• 内部订单编号：E000196843/400、A000304992/400

二、核心技术参数

1. 约定发热电流 Ith：20A

2. 额定绝缘电压 Ui：690V

3. AC-23A（380/440V）：7.5kW，适合直接切换小功率电机

4. 面板尺寸：64×64mm，标准面板开孔安装

5. 触点结构：双断银合金桥接触点，自清洁交叉丝触点，接触稳定；

6. 防护：面板端 IP42

7. 标准：IEC 60947-3，CE 认证

型号拆解：

• A11：系列代号，20A 规格

• PC2201：凸轮触点程序代码，代表固定通断逻辑、档位数量

• KD1：手柄 / 面板配置代码

三、产品特点

1. 凸轮式结构：切换角度固定，档位手感清晰，带机械定位，防止误操作；可带挂锁功能（部分手柄）。

2. 高可靠触点：双断点银合金触点，电弧抑制好，适合频繁控制回路切换；低电压信号回路也有稳定版本可选。

3. 紧凑面板安装：64×64 标准方形面板，控制柜门板开孔安装，大量用于机床、包装设备、自动化产线。

4. 功能定制化：PC 后面的数字代表触点通断时序，可实现：就地 / 远程切换、多档位选择、电源回路切换、电机正反转。

四、典型应用场景

• PLC 控制柜：就地 / 远程模式选择开关

• 机床、自动化设备：多速度档位、功能选择

• 小型电机控制回路切换（AC-23A 7.5kW）

• 测试设备：信号回路、电源回路切换

五、注意事项

• 此款为控制回路凸轮开关，主要用于控制信号切换；虽然带 AC-23A 电机容量，一般不做主回路隔离开关。

• PC2201 是固定触点时序，更换同系列不同 PC 编号，通断逻辑会改变，不能随意替换。
