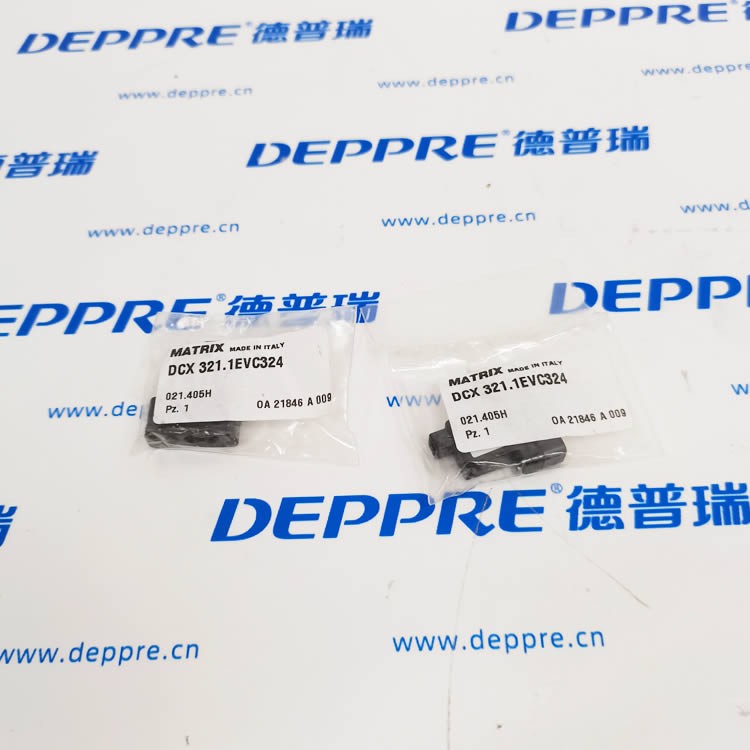

MATRIX DCX 321.1EVC324 微型高频电磁阀

一、基础信息

品牌：MATRIX（意大利矩阵，原装高频精密电磁阀厂商）

完整型号：DCX 321.1EVC324（标准现货型号 DCX321.1E3C324 衍生款，EVC 为带原厂出线线束版本）

系列：320 系列微型电磁阀

产地：MADE IN ITALY 意大利原厂

阀体类型：3/2 二位三通常闭（NC）微型阀

二、型号分段释义

表格

编码段 含义说明

DCX 320 系列微型紧凑型电磁阀

321 阀体规格，3 通常闭基础阀体

1 单阀独立阀体，无集成阀岛

EV/C EV = 标准线圈，C = 预装配一体式出线线束（省去单独接线端子）

3 流量规格，6bar 下流量 30L/min

24 供电 DC24V

三、核心技术参数

适用介质：干燥无润滑压缩空气、惰性洁净气体，介质过滤精度≥40μm

工作气压：标准 2~8bar

电气规格：DC24V，标准 C 线圈功耗约 2.9W

动态响应：开启 3ms，关闭 1.5ms，最高工作频率 200Hz

体积重量：尺寸 8×23×28mm，单阀重量仅 9g

温度范围：环境 - 10℃~+50℃；介质 0~50℃

防护等级：标准 IP52，可选 IP62

使用寿命：标准循环寿命≥10 亿次，耐磨 DLC 涂层阀芯

四、产品核心优势

极致微型轻量化：不足 10g 重量，适配高速运动模组、小型检测设备，无额外负载；

超高速高频切换：毫秒级启闭，200Hz 高频稳定工作，适配气密性检漏、脉冲气控；

低功耗低发热：线圈功耗低，多阀集中供电时电源负荷小，长时间连续工作温升极低；

预装出线线束：EVC 一体化出线设计，现场无需单独配接线端子，缩短设备装配工时；

超长耐久寿命：阀芯类金刚石耐磨涂层，十亿次循环无泄漏，大幅降低设备维护频次。

五、典型应用场景

精密气密性检漏设备、流量微控检测工装；

半导体、电子元器件微型自动化夹具气路；

医疗设备、实验室小型气动分析仪器；

高速印刷、纺织设备脉冲气流控制；

小型机器人末端微型气动执行元件供气切换。
