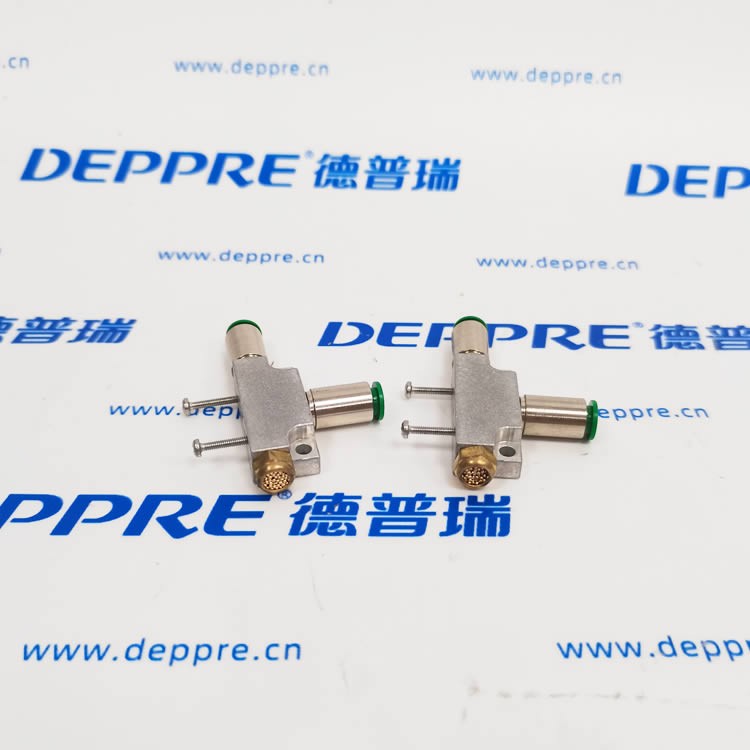

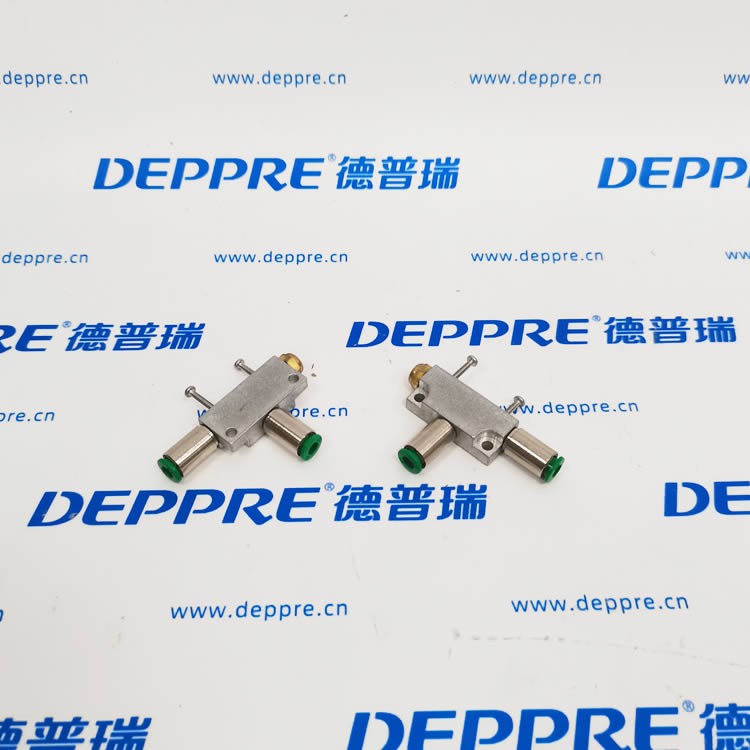

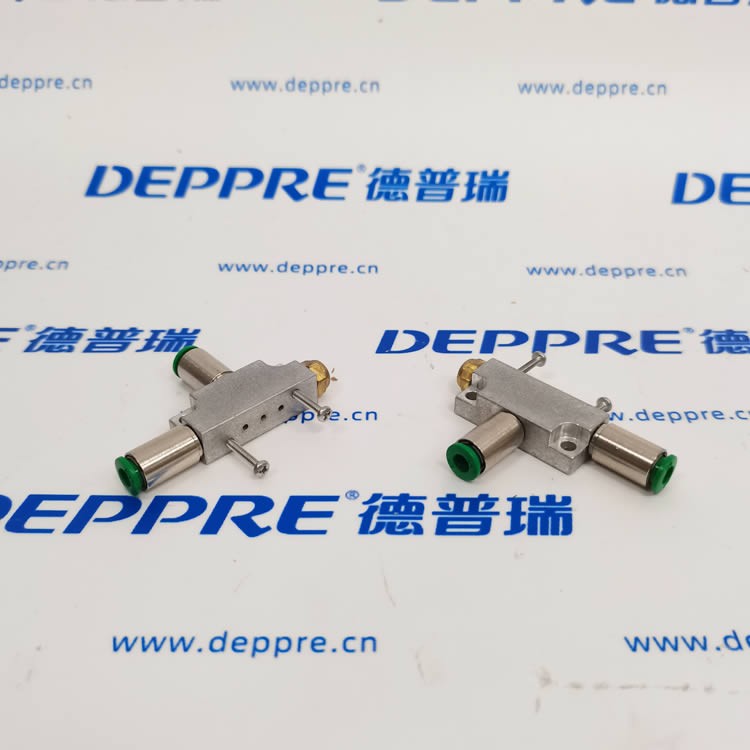

MATRIX 021.244C 电磁阀底座集成套件

一、基础信息

品牌：MATRIX（意大利矩阵，高频精密气动元件原厂）

物料型号：021.244C（EPC 系列专用安装底座歧管套件）

配套阀体：适配 EPC021 系列五口二位微型气控阀（EPC 021.244）

产地：MADE IN ITALY 意大利原装成套配件

二、套件包含配件清单

整套底座套件一体化配套，无需额外采购连接件：

铝合金歧管底座（带集成公共进气 / 排气流道）

阀体密封垫片（耐油丁腈 NBR 密封）

不锈钢锁紧固定螺丝

气路堵头、分流转接辅件

安装定位限位卡扣

三、底座核心技术参数

气路规格：集成公共气源汇流通道，支持单阀独立进气 / 集中汇流两种接法

耐压能力：最大 10bar 标准工况，短时耐压 15bar

适配阀体尺寸：匹配 EPC021 微型阀 32×25mm 安装孔位

材质：硬质阳极氧化铝合金底座，防腐蚀、抗振动

密封性能：配套垫片泄漏量＜0.1NL/min，无长期漏气衰减

工作温度：-20℃ ~ +80℃，适配高温设备内部安装

四、型号编码释义

表格

编码段 含义说明

021 适配 EPC021 系列微型五口二位气控阀

244 单阀独立安装底座规格，带公共汇流气路

C 成套完整底座套件（含垫片、螺丝、堵头等全套辅件）

五、产品核心优势

一体式集成流道：底座内置公共进气、排气通道，多阀拼接可组成小型阀岛，省去外部气管分流；

即装即用成套配件：一套配齐所有安装辅件，现场无需单独采购螺丝、密封垫，缩短装配工时；

超紧凑安装布局：底座与阀体贴合式安装，整体体积小巧，适合 3C、半导体设备狭小安装空间；

高耐久密封配套：原厂配套专用密封垫片，匹配金属波纹管阀体，长期高频工作无渗漏；

模块化拼接拓展：同规格底座可并排拼接，实现多路气控阀集中供气、集中排气。

六、典型应用场景

3C 电子自动化设备微型气动夹爪、精密定位气缸气路安装；

半导体晶圆搬运、真空吸附设备微型阀集成安装；

气密性检漏设备多路微小流量气控阀阀岛组装；

医疗诊断仪器、呼吸机微型气动控制回路；

高速包装、纺织、印刷设备高频脉冲气路集成。
