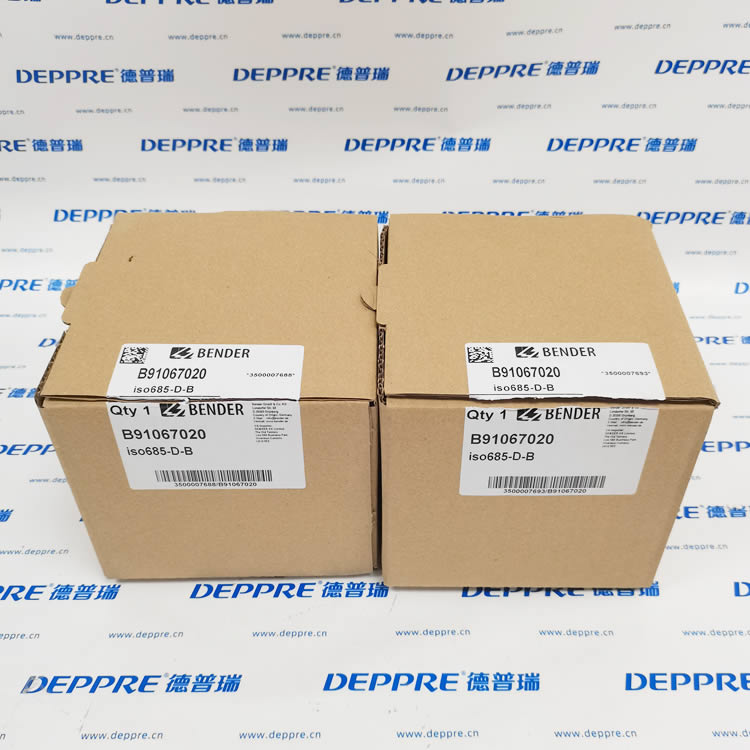

BENDER（本德尔）iso685-D-B（订货号 B91067020）完整产品介绍
一、品牌与产品定位
德国 BENDER（本德尔）是全球绝缘监测领域的标杆厂商，iso685-D-B 隶属于品牌经典 ISOMETER® 系列，严格遵循 IEC 61557-8 标准设计，面向IT 不接地配电系统进行绝缘状态监测，订货编码固定为B91067020，工业电气安全场景普及率很高。
二、基础核心参数
测量性能
绝缘报警阈值可调区间：10kΩ ~ 1MΩ，出厂预设阈值 50kΩ，适配不同严苛工况的报警需求；
搭载 AMP⁺PLUS 专利测量算法，能够自动适配电网浮动的对地泄漏电容，大容量电容场景也不会出现测量失真；
可同时检测交流、直流、交直流混合的 IT 电网，覆盖三相工频回路、带整流器 / 变频器的复合型供电系统；
除绝缘电阻之外，还可采集电网电压、对地电容、供电频率多项电网参数。
硬件与通讯配置
自带高清图形 LCD 显示屏，可可视化展示三相 L1/L2/L3 独立绝缘阻值、历史趋势曲线（isoGraph 功能），面板配备 TEST 测试按键，便于现场自检；
内置 Web 网页服务器，搭载 Modbus TCP 以太网通讯接口，可以对接 PLC、上位 SCADA 工控平台实现远程监控；
自带具备实时时钟的历史存储模块，能够储存大量故障日志，最长可留存近 3 天的连续监测数据，方便故障溯源；
导轨 DIN 卡扣式安装结构，适配常规电控柜标准 DIN 导轨布局；具备两路独立可调报警继电器输出，可分级触发预警、紧急告警两级信号。
环境与合规指标
常规工作温度：-20℃ ~ +60℃，适配机房、工业车间常规温控环境；
具备测量引线断线自检、周期性整机自动自检两大自检机制，设备故障时会主动上报；
通过 CE、UL 多国权威认证，满足海内外设备出口的电气合规标准；
防护等级适配控制柜内安装，柜体环境可实现稳定防尘防护。
三、详细工作原理
设备接入 IT 系统与保护地 PE 之间，向电网叠加微安级别的安全测量电流；当线路电缆、负载设备绝缘老化、出现对地漏电故障，整体对地绝缘电阻下降，主控芯片精准测算阻值，一旦低于设置阈值，就会驱动板载继电器输出报警信号。该型号支持分相依次检测 L1、L2、L3 三路，能够定位具体哪一相出现绝缘劣化，大幅缩短排查时长。
四、突出产品优势
兼容耦合互联的复杂 IT 电网，面对 UPS 后备供电、电池直流母线、变频驱动后端电网这些难点场景测量稳定性出色；
双级报警设置，一级预警预留运维排查窗口期，二级告警应对严重绝缘故障；
网页端可远程配置所有参数，不用开盖操作柜体，运维便捷；
自适应电网分布电容，老旧长线电缆、长敷设线路也不用额外做参数补偿；
测量电流微弱，不会干扰原有配电系统正常运行。
五、典型落地应用场景
医疗隔离供电系统（手术室 IT 医用配电），规避病人接触漏电带来的电击隐患；
石化、海上平台防爆配电的不接地电网监测；
数据机房 UPS 隔离供电、储能电池直流母线绝缘监控；
轨道交通、港口起重设备的工业 IT 供电回路；
半导体、制药无尘工厂精密设备专属隔离电网的安全防护。
六、安装与运维实操要点
必须把 E、KE 端子单独牢靠接到保护地线 PE，严禁把两个端子串联接线，不然会产生明显测量误差；
L1/L2/L3 采样引线单独走线，远离变频器、伺服的大功率动力线缆，规避电磁干扰；
柜内 DIN 导轨安装时，设备上下预留≥20mm 散热空隙；UL 标准工况进线保险丝选型上限为 5A；
日常可以借助面板 TEST 按键定期自检；出现报警之后查看屏幕分相数据锁定故障相，调取内置历史日志追溯绝缘逐步劣化的过程；
备件采购严格填写完整订货号B91067020，iso685 系列后缀不同适配场景有区分，不可混用其他后缀版本
