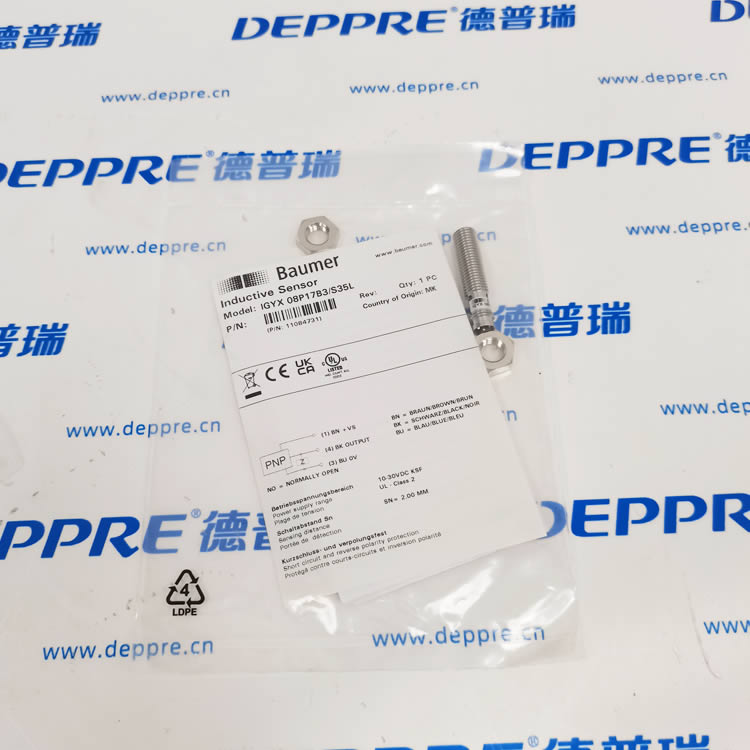

Baumer（堡盟）IGYX 08P17B3/S35L 完整产品介绍

一、品牌与基础信息

品牌：Baumer 堡盟（瑞士知名工业传感器品牌）正式订货物料号：11084731产品品类：M8 规格圆柱形电感式接近开关，属于 IGYX 通用工业系列

二、核心技术参数

1. 感应机械参数

2. 电气参数

• 供电电压：10~30 VDC（适配工业通用 24V 直流电源）

• 空载功耗：最高 15mA

• 输出类型：**PNP 常开（NO）** 输出

• 最高开关频率：＜3kHz，适配高速往复检测工况

• 内置保护：反接保护、输出短路自保护，减少现场接线失误损坏概率

• 尾部自带红色 LED 状态指示灯，现场直观判断触发状态

3. 环境与防护规格

• 工作温度区间：-25℃ ~ +75℃，冷库、普通高温车间都适配

• 防护等级：IP67，耐受粉尘、常规喷淋水洗

• 认证资质：CE、UKCA、UL 多国工业认证，全球设备出口合规无忧

• 接线接口：S35L 代表 M8 3 针插接式接头，配套标准 M8 航空插头，拆装维护便捷

三、接线定义（标签标注规范）

引脚配色规则：

1. BN（棕色）：接直流电源正极 + Vs

2. BK（黑色）：PNP 信号输出端，接入 PLC 输入或者中间继电器负载

3. BU（蓝色）：接直流电源负极 0V

四、工作原理

依靠内置高频振荡电感线圈产生电磁场，当钢铁类金属被测物体靠近前端感应面，电磁场发生阻尼衰减，内部电路识别变化之后切换 PNP 输出电平，从而完成位置检测；非金属物体不会触发感应。

五、产品优势

1. M8 小巧螺纹体型，狭小设备安装空间适配性强，配套两枚锁紧螺母可自由调节安装深度；

2. 齐平式结构可以埋装在金属机架，大幅削弱侧边金属干扰，安装容错率高；

3. 宽泛的温度耐受加上 IP67 防护，机床油污、潮湿流水线、冷链场景均可稳定服役；

4. 自带完善电路防护，现场布线容错性佳，指示灯方便运维排查故障。

六、主流应用场景

1. 自动化流水线工位到位检测、工装夹具定位；

2. 数控机床气缸、滑块限位启停控制；

3. 包装机械、搬运机械手金属工件有无判定；

4. 冷链自动化、户外轻防护的设备位置监测；

5. OEM 自动化设备批量配套位置传感环节。

七、安装实操要点

1. 齐平安装时周边金属壁厚建议预留足够厚度，端面保持平齐；非齐平场景周边要预留≥8mm 的金属避让空间，防止检测距离衰减；

2. M8 插头做好螺纹拧紧防水，布线尽量远离变频器、大功率电机线缆降低电磁干扰；

3. PNP 输出负载一端接黑线、另一端接电源负极，严格匹配 PNP 接线逻辑；

4. 面对振动剧烈工况拧紧两侧锁紧螺母做好机械锁止。
