BITZER SE-B1完整产品介绍

一、品牌背景

对外归属BITZER（德国比泽尔），由旗下丹麦子品牌Lodam代工生产，也归属 KRIWAN 产品线，是比泽尔原厂标配的压缩机专用电机保护模块，。

二、核心工作原理

模块适配符合 DIN44081/082 标准的PTC 热敏电阻（橙色引出线用于接入 PTC 探头）：

1. 将 PTC 埋设在压缩机电机绕组内部，常态低温下 PTC 阻值偏低，模块维持继电器导通；

2. 电机过热升温后 PTC 阻值急剧跃升，模块检测到阻值突变就立刻切断继电器输出，锁定停机状态，避免绕组烧毁；

3. 拓展用法：外接适配元件后，还能够监测压缩机油流量、油压异常实现保护自锁。

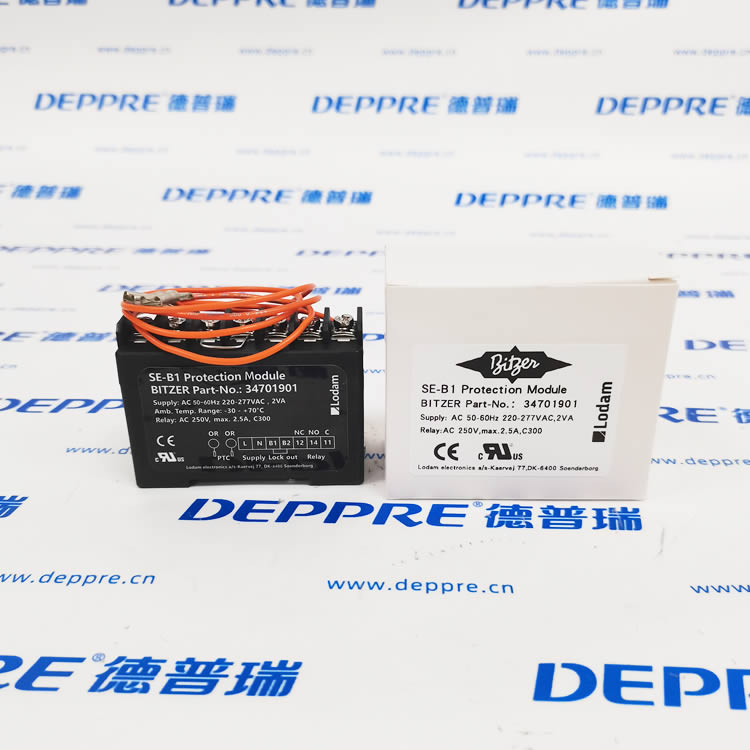

三、铭牌原厂详细参数

四、端子定义（面板丝印）

1. L、N：交流供电输入端；

2. B1、B2：PTC 热敏电阻接入端口（接那一组橙色引线）；

3. 11、NC、C：继电器常开 / 常闭输出触点，接入压缩机主控回路做断电联锁；

4. Lock out：故障自锁功能，触发保护后会自锁停机，必须断开模块供电满 5 秒以上才可以复位，规避反复启停损坏压缩机。

五、两大主要保护功能

1. 电机绕组过热保护（最常用）

同步监控压缩机多处绕组温度，重载、散热变差、频繁启停引发绕组升温超标时即刻停机，是活塞机、涡旋压缩机最核心的过热防护。

2. 油路监测保护

B1、B2 做短接搭配定时电容，即可监测油流 / 油压，润滑失效就锁定停机，预防压缩机出现抱轴故障。

六、适配应用场景

专门适配比泽尔全系活塞式（大四缸、六缸、八角机型）、ESH7/ESH9 系列涡旋制冷压缩机，广泛落地于冷链冷库、商超冷柜、中央空调机组、工业冷冻机组的电控箱当中。

七、安装与运维要点

1. 安装位置避开压缩机强震动区域、冷凝滴水区域，务必放进电控柜体之内；

2. PTC 走线远离变频器大电流线缆，规避电磁干扰误动作；

3. 保护自锁之后不可强行短接端子解锁，断电 5 秒以上完成复位即可；

4. 继电器输出端外接中间继电器再控制大功率接触器，防止触点过载烧坏；

5. 备件替换必须完整沿用订货号34701901，不同后缀版本供电区间不同，不可随意混用。
