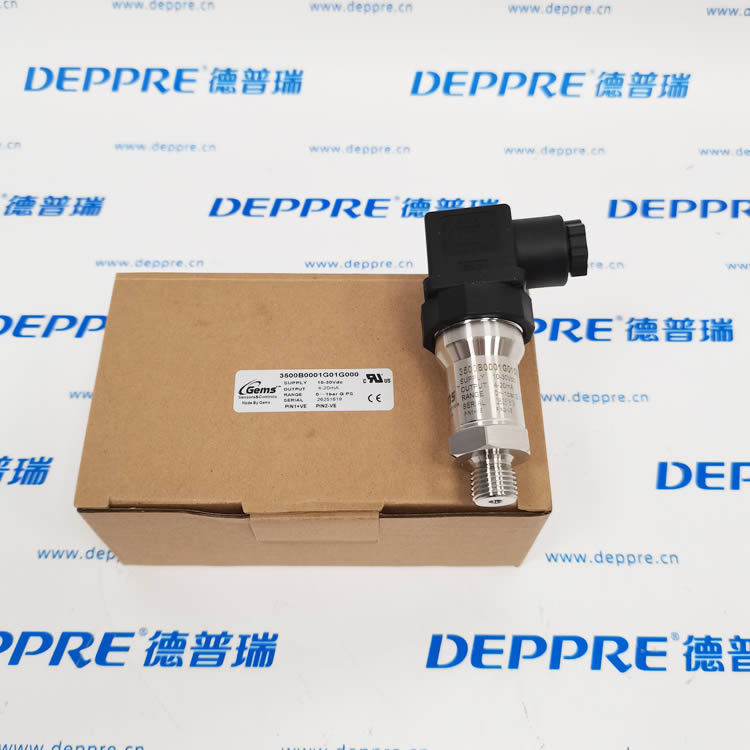

GEMS 捷迈 3500B0001G01G000 完整产品介绍

一、品牌与系列定位

品牌：GEMS Sensors（美国捷迈，工业流体 / 压力传感头部品牌）系列：3500 系列紧凑型 OEM 低压压力变送器，主打小型化、高稳定、工业通用型压力测量，适配设备配套批量 OEM 与工控现场独立安装Gems Senso...。

二、型号逐段拆解（3500B0001G01G000）

1. 3500：产品系列代号，紧凑型低压变送器平台

2. B：表压型（Gauge Pressure，以大气压为基准）

3. 0001：量程代码 → 0~1bar（0~14.5psi） 低压量程

4. G：4–20mA 电流模拟输出

5. 01：过程接口 → G1/4 外螺纹

6. G：电气接头 → DIN43650 A 型标准赫斯曼插头

7. 000：基础标准配置（无防爆、无特殊补偿、无加长膜片）

三、核心硬件材质与结构

1. 接液部件：全 316L 不锈钢，耐水、空气、弱腐蚀流体，兼容液压、气动、水处理介质

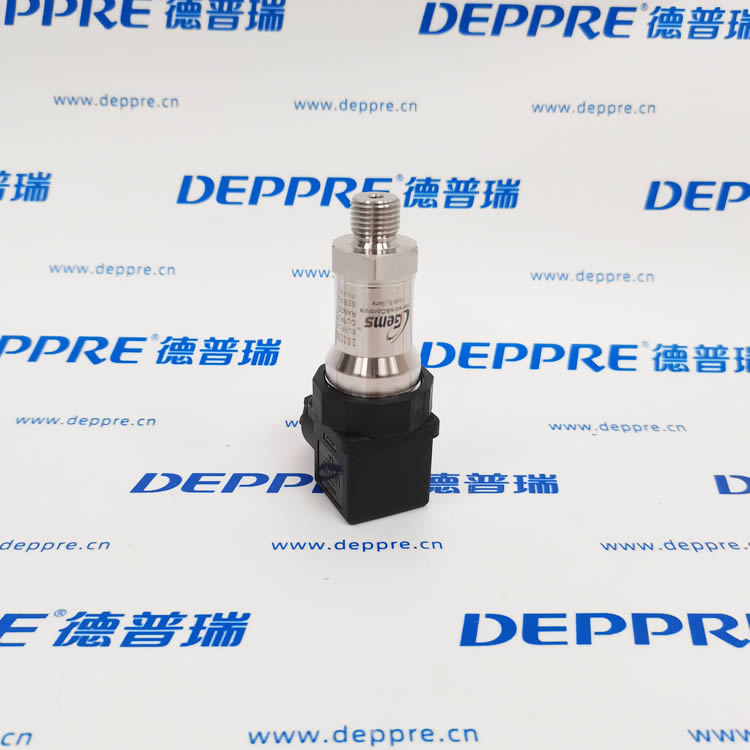

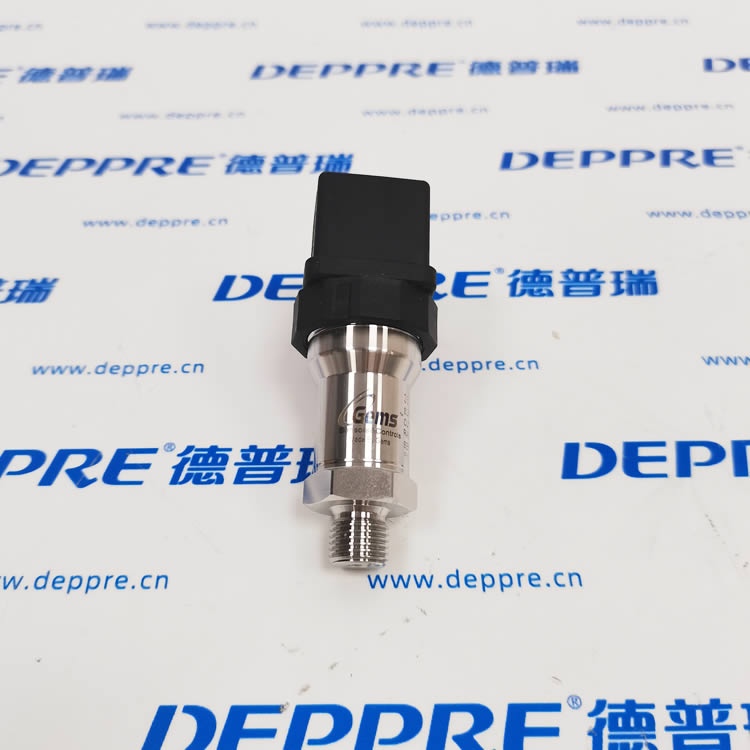

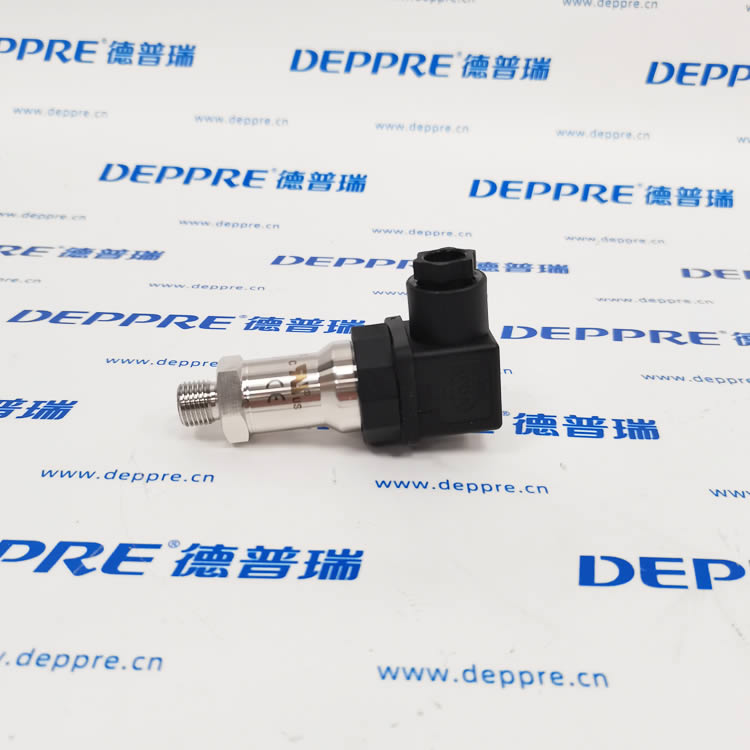

2. 壳体：不锈钢紧凑机身，六角安装位（对边 22mm），外径仅 19mm，狭小设备空间易安装

3. 防护等级：IP67，防溅水、车间粉尘，可露天简易防护工况使用

4. 传感核心：MMS 微机电硅压阻芯片，响应速度≤1.5ms，开机快速稳定无预热等待Gems Senso...

四、完整电气与性能参数

1. 测量性能

• 量程：0～1bar 表压

• 精度：±0.25% FS（满量程高精度）

• 长期零点漂移：＜0.2% FS / 年，年稳定性优异

• 耐压（过载）：2 倍量程（2bar）；爆破压力：3 倍量程（3bar）

• 温度补偿区间：0℃～100℃；整机工作温度：-40℃～+125℃

• 温漂误差：最大 ±1% FS @80℃高温工况

• 疲劳寿命：≥1 亿次压力循环，适合频繁脉动压力场景

2. 电气规格

• 输出信号：4–20mA 标准工业电流环

• 供电电压：10～30VDC（标准 24VDC 工控电源适配）

• 负载能力：最大负载电阻 =(供电电压−10)×50Ω，常规 24V 电源可带 700Ω 负载，远距离布线无衰减

• 认证：CE、RoHS、UL508、UL218，符合工业设备合规要求

3. 机械接口

• 压力接口：G1/4 外螺纹标准管螺纹

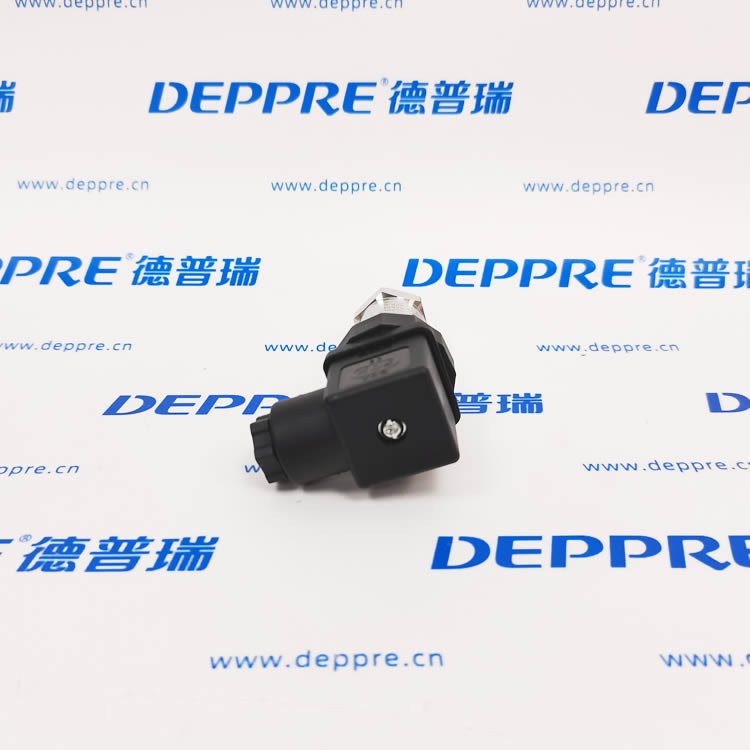

• 电气接头：DIN43650-A 赫斯曼插头，插拔便捷，接线维护简单

五、工作原理

内部硅压阻传感膜片接触介质压力，压力形变改变桥路电阻，内置放大调理电路将压力线性转换为 4–20mA 标准电流信号，传输至 PLC、数显仪表、采集模块做压力监控、联锁、报警。

六、产品核心优势

1. 极小体积：机身纤细，空压机、制冷、液压阀组、水处理设备紧凑安装位适配

2. 全不锈钢防腐：316L 接液，自来水、压缩空气、液压油、轻度酸碱通用

3. 低压高精度：1bar 微压量程，适合负压 / 微气压、液位静压、风机风压检测

4. 4–20mA 电流输出：抗电磁干扰，长线传输信号稳定

5. 宽温耐造：-40~125℃，冷热车间、户外设备均可稳定运行

6. 超长寿命：无机械活动部件，抗震动冲击，免定期校准

七、典型应用场景

1. 空压机、真空泵风压 / 负压监测

2. 暖通空调、风机风道微压差、气压检测

3. 水处理设备、纯水罐静压液位换算

4. 小型液压 / 气动设备压力闭环控制

5. 制冷机组、冷水机组低压回路监控

6. 实验室、检测设备微压力测量

7. 工程机械、自动化产线配套 OEM 压力采集

八、安装与运维要点

1. 安装时螺纹缠 PTFE 生料带密封，禁止用力拧压壳体；

2. 介质粘稠易沉淀时，安装位置避开底部积液，防止膜片堵塞；

3. 布线远离变频器、大功率电机，降低电磁干扰；

4. 无易损件，常规工况 1–2 年校验一次精度即可；

5. 赫斯曼插头接线：电源正、电源负、信号回路三线标准接法。
