MADAS MW500-A4 完整产品介绍

一、品牌与型号释义

• 品牌：意大利 MADAS，中文马达斯，专业燃气安全控制元件品牌

• 型号拆解：

• MW：燃气 / 空气机械式压力开关系列

• 500：调节量程上限 500mbar

• A4：SPDT 一开一闭标准微动触点款

二、核心技术参数

1. 可调动作压力：100～500 mbar（中高压燃气监测专用）

2. 最大耐受静压 Pmax：600 mbar，承压安全余量充足

3. 电气参数：230V AC，额定 5A，电压允许 ±15% 波动

4. 介质适用：天然气、液化气、工业压缩空气、干燥烟气

5. 工作环境：-15℃～+60℃；防护等级 IP54，防尘防溅

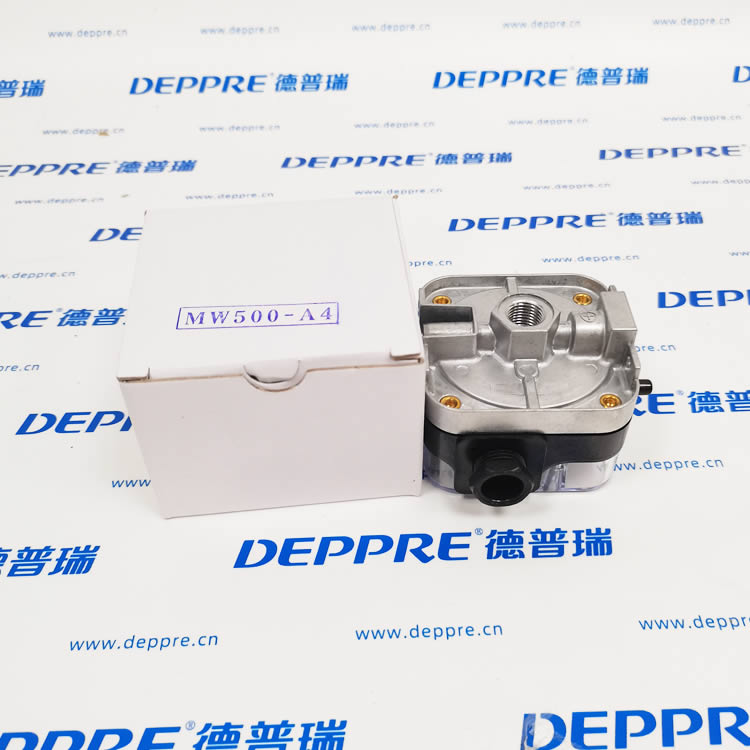

6. 气路接口：RP1/4" 英制内螺纹

7. 认证标准：EN1854、欧盟 90/396/EEC、德国 TÜV 燃气安全认证

8. 触点逻辑：压力升高接通 NO，压力下降复位 NC，公共端 COM；任意角度安装，倾斜仅偏移 0.2mbar

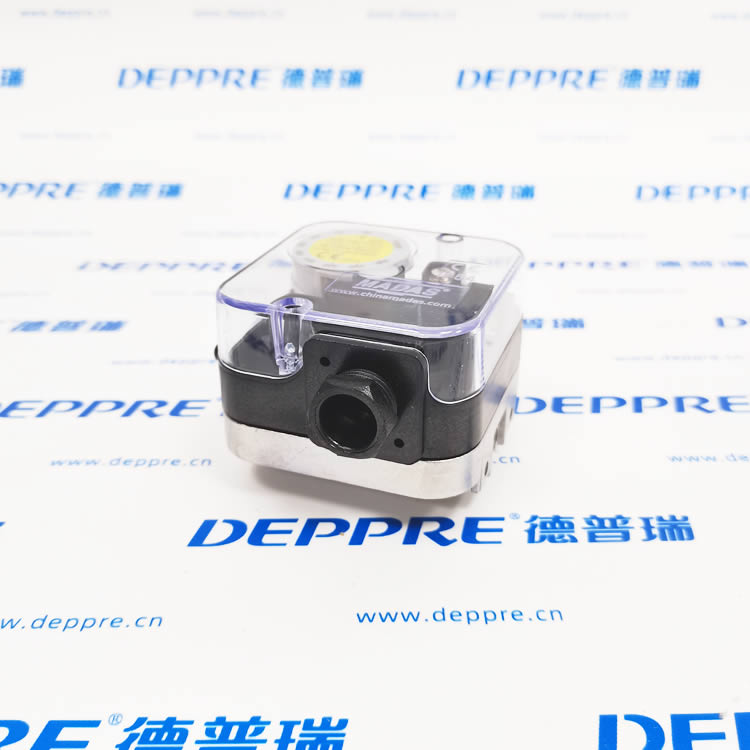

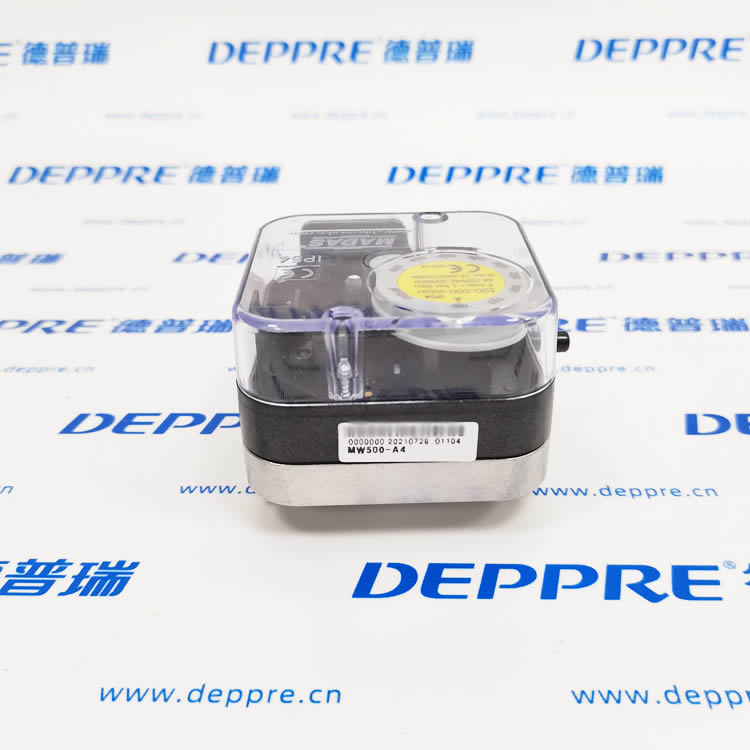

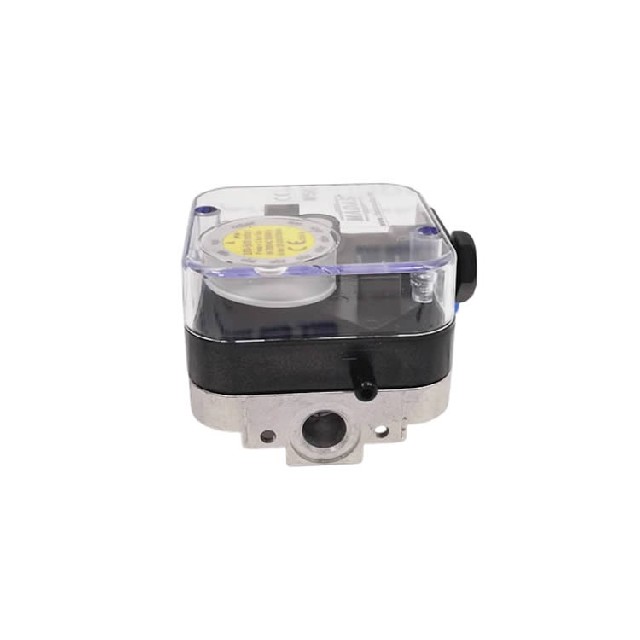

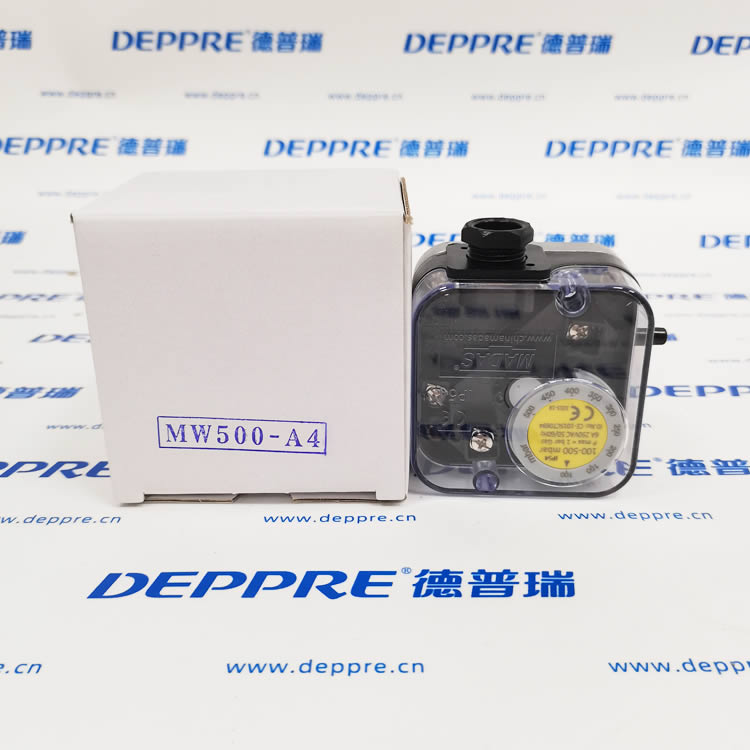

9. 外形尺寸：宽 72mm× 厚 57mm，透明刻度盖，现场直观调压力

三、工作原理

膜片弹簧式机械结构：高压燃气通入导压口，气压推动膜片压缩内部弹簧，达到旋钮设定阈值时切换微动开关电路；压力回落低于设定值自动复位，实现高压超压 / 欠压电气联锁保护。

四、产品特点

1. 适配中高压燃气管路，覆盖调压站、大功率燃烧设备 100–500mbar 监控区间（MW50-A4 仅到 50mbar，低压专用）

2. 纯机械无电子元件，抗高温、抗电磁干扰，燃烧炉长期稳定耐用

3. 一体式密封外壳，耐油污水汽，适配锅炉房、热处理高温机舱

4. 标准化 1/4 螺纹导压口，通用燃气软管快速安装

五、适用场景（区别低压 MW50-A4）

用于中高压燃气系统：

1. 大功率工业燃气燃烧机、大型热处理退火炉、沥青加热炉

2. 燃气调压柜、区域燃气管道高压段压力监控

3. 窑炉、蒸汽锅炉、大功率热风加热设备

安全作用

监测燃气供气高压：压力过高时联锁切断燃气电磁阀，防止管道超压泄漏、爆燃；压力过低时锁定点火回路，避免不完全燃烧中毒风险。
