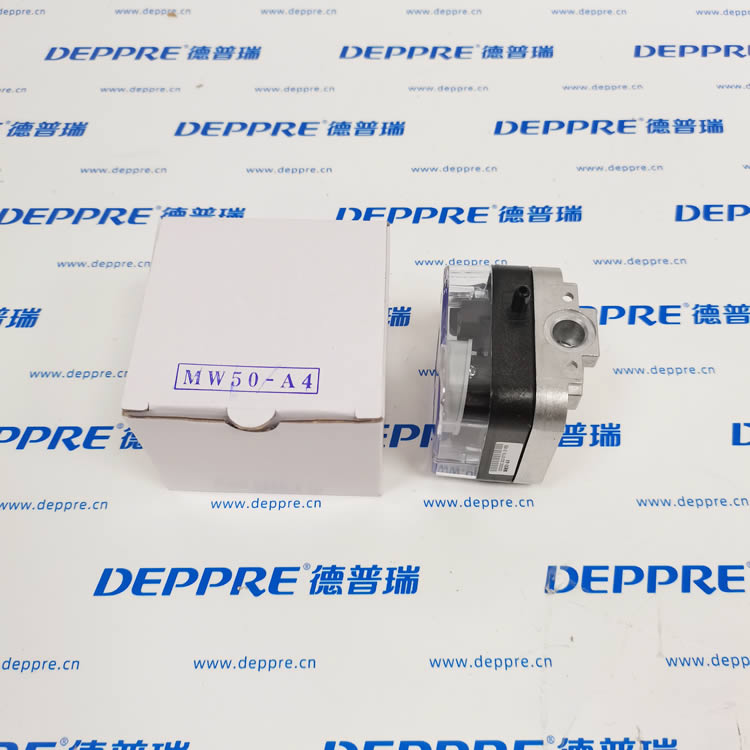

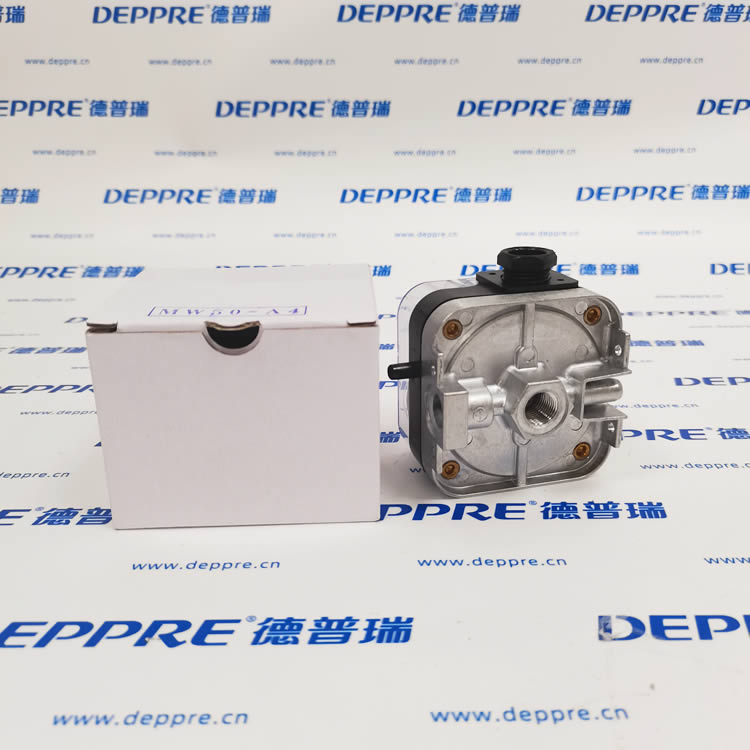

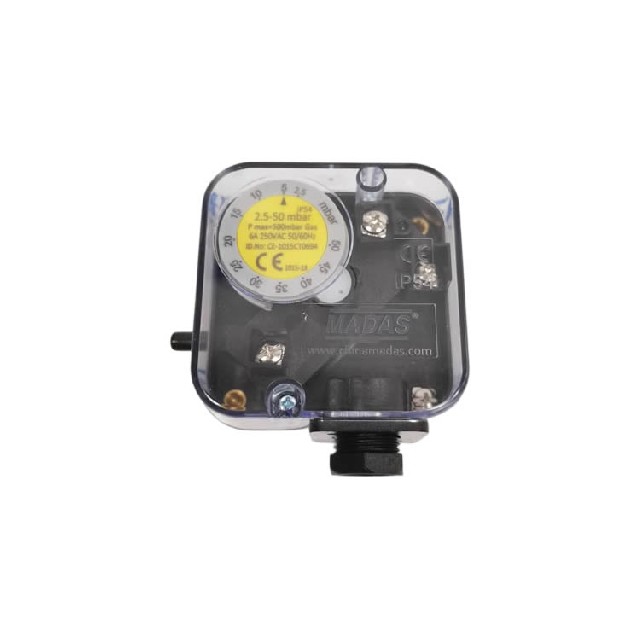

MADAS MW50-A4 完整产品介绍

一、品牌与型号释义

1. 品牌：意大利 MADAS，中文标准名马达斯，全球燃气安全控制元件专业品牌

2. 型号编码

• MW：空气 / 燃气机械式压力开关系列

• 50：调节量程上限 50mbar

• A4：标准一开一闭（SPDT）微动触点款

3. 产品定位：燃气燃烧系统专用微压安全联锁开关，俗称风压开关 / 燃气压力开关

二、核心技术参数

1. 压力调节范围：2.5～50 mbar（旋钮无级可调）

2. 最大耐受静压：500 mbar，短时承压安全冗余高

3. 电气规格：230V AC，额定电流 5A；电压允许 ±15% 波动

4. 介质适配：天然气、液化气、空气、烟道烟气、洁净干燥气体

5. 环境温度：-15℃ ～ +60℃

6. 气路接口：RP1/4" 内螺纹（四分英制管螺纹）

7. 防护等级：IP54，防尘防溅水，适配设备机舱环境

8. 认证标准：EN1854 燃气设备标准、德国 TÜV 安全认证，欧盟 90/396/EEC 合规

9. 触点结构：COM 公共端、NO 常开、NC 常闭，压力上升导通 NO，压力下降导通 NC

10. 安装误差：水平 / 垂直安装无偏差；倾斜安装动作值偏移 ±0.2mbar

三、工作原理

内部采用橡胶膜片 + 弹簧弹性结构：压力介质通入气接口，气压推动膜片压缩弹簧，达到旋钮设定压力时，推动微动开关切换电路；压力低于设定值，弹簧复位，触点反向切换，实现压力阈值电气联锁保护。

四、产品优势

1. 调节区间宽，2.5–50mbar 覆盖绝大多数中低压燃烧机风压监控需求

2. 透明上盖，可视调节刻度，现场调试直观便捷

3. 机械式结构，无需供电传感，抗高温、抗电磁干扰，稳定耐用

4. 一体式密封壳体，耐油污、水汽，工业燃烧设备长期运行故障率低

5. 标准化螺纹接口，气管安装便捷，兼容市面常规燃气导压软管

五、典型应用场景

1. 工业燃气燃烧机、热水锅炉、蒸汽锅炉

2. 热处理退火炉、烤漆炉、热风循环加热设备

3. 燃气调压站、燃气管道低压超压 / 欠压安全监测

4. 商用燃气烤箱、熔炉、沥青加热设备
