一、基础定义

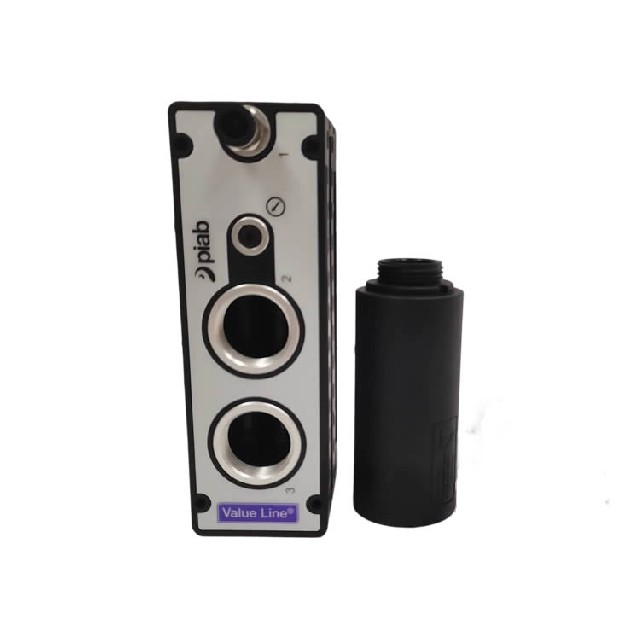

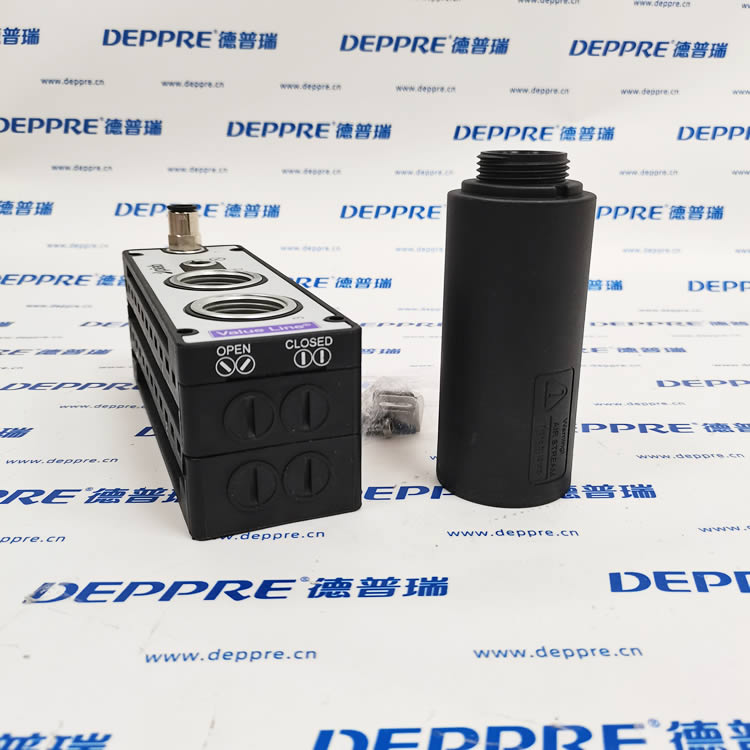

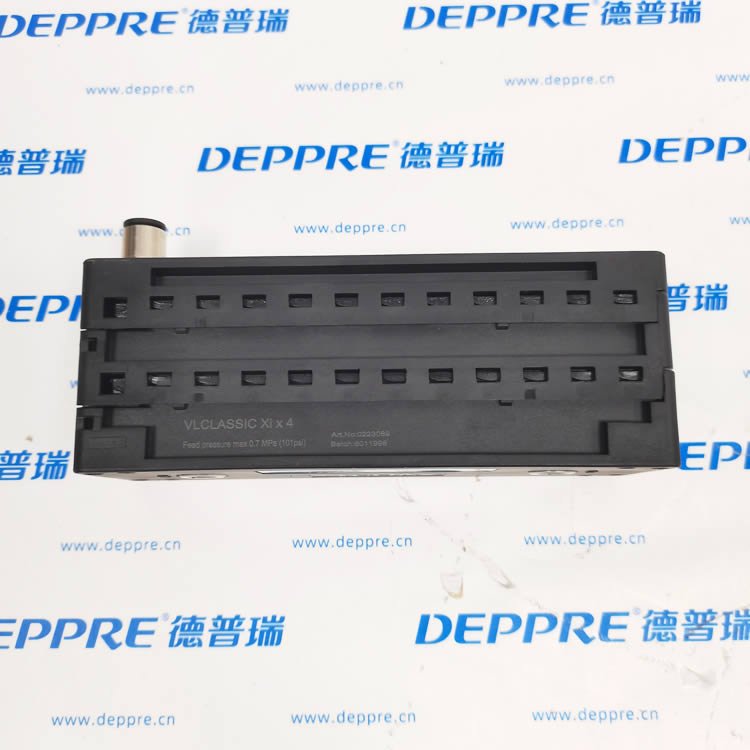

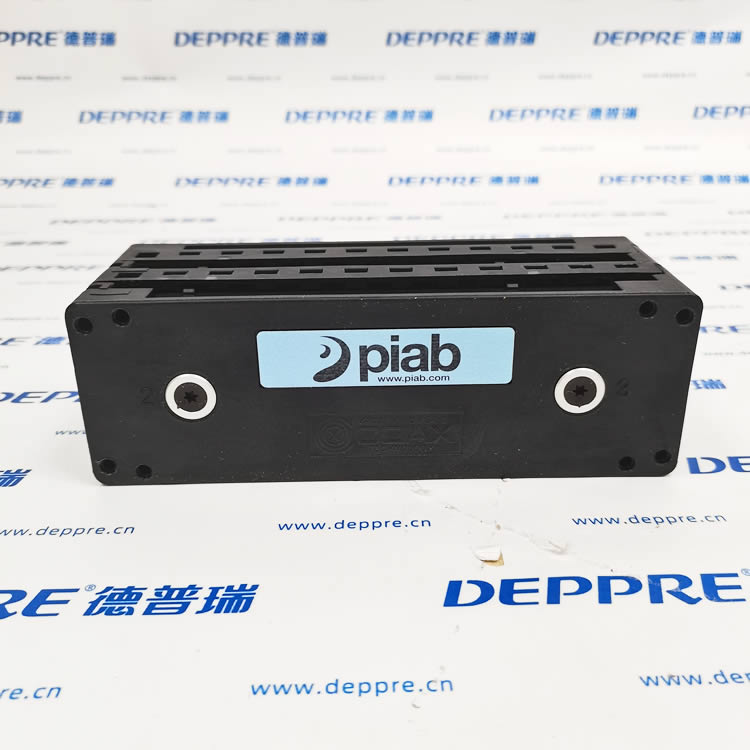

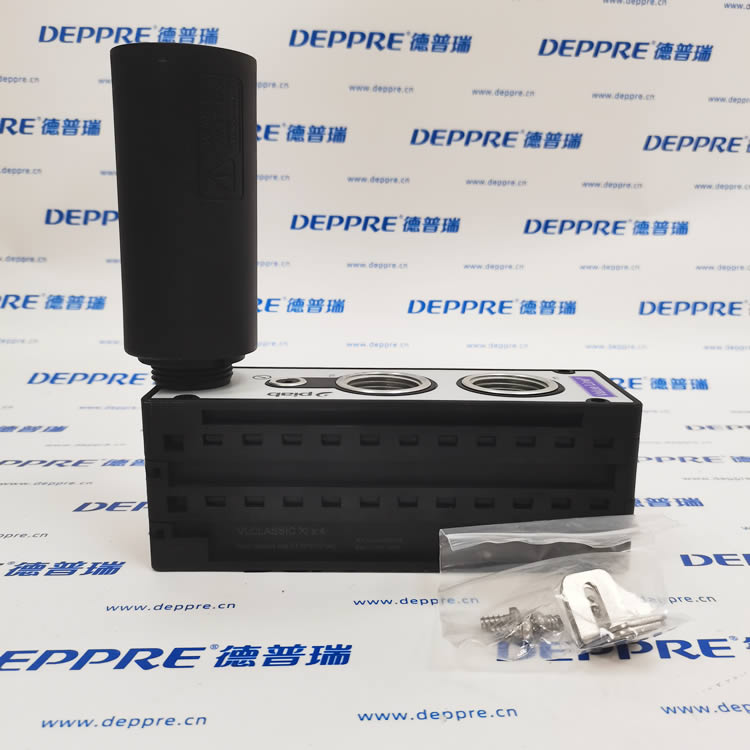

瑞典 PIAB 紧凑型堆叠式 COAX® 真空发生器，内置 4 支 Xi 型三级真空芯，属于 VLCLASSIC 轻量化模块化系列，主打高流量 + 高真空深度，适配无孔隙工件抓取场景Piab。
二、核心型号编码含义
VLCLASSIC：紧凑型堆叠式真空发生单元系列
Xi：COAX® Xi40-3 三级芯，高流量、极限真空可达 - 95kPa
x4：内置 4 支 Xi 真空芯，总流量为单芯 ×4
三、关键技术参数
二. 气动性能
| 参数项 | 数值 |
|---|---|
| 最优供气压力 | 0.45 MPa |
| 最大允许供气压力 | 0.7 MPa |
| 极限真空度 | -95 kPa |
| 内部真空腔容积 | 246 cm³ |
| 单芯耗气量 (0.45MPa) | 1.83 Nl/s |
| 4 芯总耗气量 | 7.32 Nl/s |
| 总真空抽吸流量 (0kPa) | 23.6 Nl/s |
三. 物理与环境
整机净重：790 g（不含消音器），消音器单独 120 g
噪音：64~69 dBA
工作温度：-10 ℃ ~ +80 ℃
材质：PA 工程塑料、铝合金、不锈钢、NBR/FKM 密封
压缩空气洁净度：最大 5μm 颗粒过滤要求
四. 结构优势
模块化扩容：同壳体可更换 1/2/3/4/5/6 支芯，后期无需换整机扩容
易维护：可快速拆解清洗 COAX® 芯，减少停机
轻量化堆叠：多台可并排堆叠安装，节省安装空间
Xi 芯特性：低压供气下仍能实现深真空，适合纸箱、板材、金属等无透气物料抓取
五、典型应用场景
包装行业：纸箱成型 / 搬运、板材、塑料盒、金属钣金
机器人上下料、码垛、拆垛
真空输送、无泄漏密封抓取工况
不适合纸板、织物等多孔透气工件（多孔推荐 Si 系列）
六、选配配件
消音器（标配可选）
真空压力表
piSAVE 节能阀（降低待机耗气量）
真空破坏阀、压力开关、过滤器模块
