AIGNEP CON3100001 电磁阀 DIN 标准接线插头完整解析

一、产品基础信息

品牌：意大利 AIGNEP（安耐普）物料编码：CON3100001产品类型：DIN 27.5 标准电磁阀防水接线插座，适配安耐普 01F/02F/03F/04F/X1F/X2F/X4F 全系列微型电磁阀（包含你之前查询的 04F04114NO）

二、型号分段释义

1. CON = Connector 接线插头配件系列

2. 3100001：物料编号，对应规格：2 针 + 接地（2P+T）黑色标准型、DIN27.5 规格

三、核心规格参数

1. 针脚定义：2 功率针 + 接地保护针（2P+T）

2. 适配线圈：DC24V / AC230V 通用电磁线圈

3. 防护等级：IP65，防尘、防飞溅水、机床油雾

4. 外壳材质：黑色阻燃 PA 工程塑料，耐切削液、润滑油腐蚀

5. 电缆锁紧范围：线缆外径 30~36mm，内置橡胶密封压盖

6. 安装固定：顶部 M3 紧固螺丝，锁紧后杜绝松动、进水

7. 工作温度：-20℃ ~ +60℃

8. 电气额定：最高 250VAC，10A 电流，适配所有微型电磁阀线圈

9. 配套阀体：AIGNEP 04 系列二位二通电磁阀（04F04114NO）原厂标配接头

四、结构与接线原理

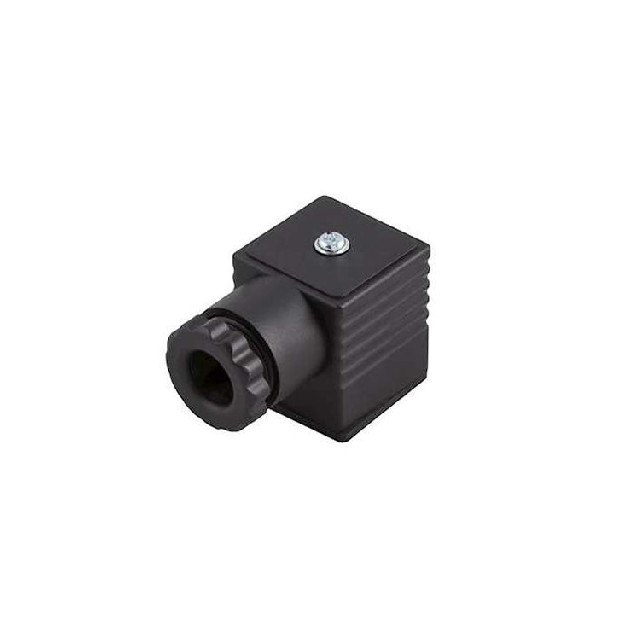

内部结构

• 方形主体外壳、侧边电缆格兰锁紧头

• 内置金属导电插片、接地弹片

• 一体式橡胶密封圈，插头插合后完全密封阀线圈接线底座

接线逻辑

1. 电缆剥开后火线、零线接入 2 个主针；地线接接地保护端子

2. 插头对准电磁阀线圈底座推入，拧紧顶部 M3 螺丝锁死

3. IP65 密封结构阻断车间粉尘、冷凝水、切削油进入线圈接线端，防止短路烧线圈

五、产品核心优势

1. 原厂匹配：完美适配 AIGNEP 04 系列电磁阀，无需转接，装配无间隙

2. 高防护工业级 IP65，适配机床、润滑站、燃气检测设备潮湿油雾环境

3. 线缆锁紧可调，粗电缆也能可靠密封不渗水

4. 阻燃耐油外壳，长期接触液压油、润滑脂不会开裂老化

5. 标准 DIN27.5 通用规格，可替换费斯托、宝德同规格电磁阀插头

六、配套应用场景（匹配你的设备清单）

1. AIGNEP 04F04114NO 常开电磁阀专用供电接头，Matrix 气体流量阀辅助气路控制

2. Kromschröder 燃烧机吹扫气、点火保护气电磁阀接线防水

3. 数控机床气动吹扫、夹具微型电磁阀电气连接

4. Woerner 润滑系统气动排气、调压电磁阀防水接线

5. 气密性检测、实验室色谱仪器微量气路控制阀配套
