STAUBLI POAG-S6/15（物料编码 04.0056）等电位 6mm 香蕉插针完整解析

一、品牌与产品定位

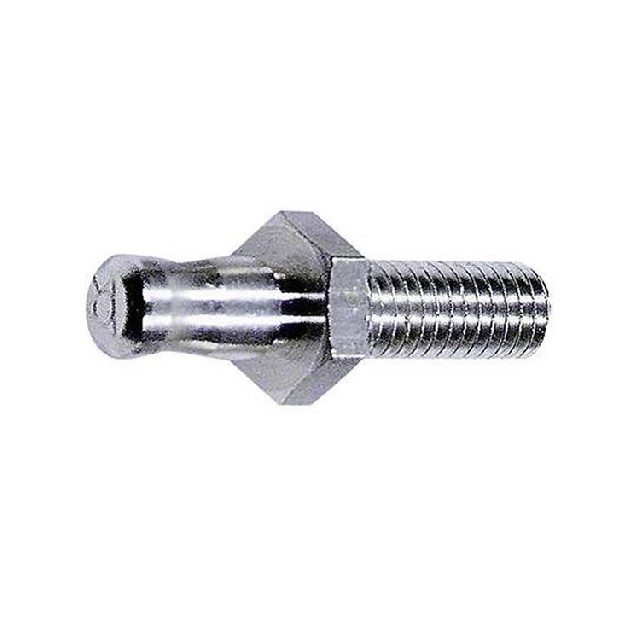

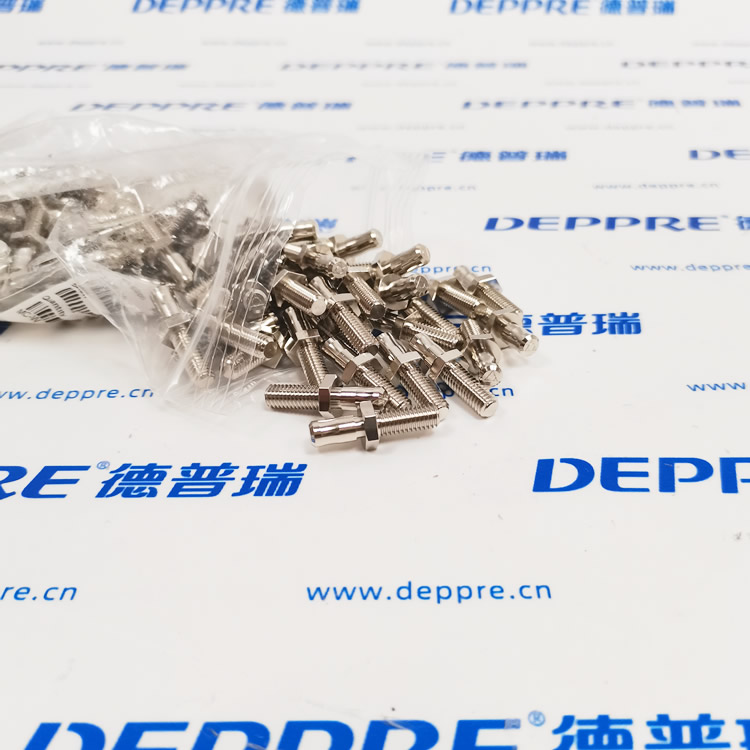

瑞士 Stäubli（史陶比尔 / 多触点 Multi-Contact），POAG-S6/15 是垂直安装 M6 螺纹固定式 6mm 香蕉公插，核心用于设备等电位均衡接地、测试仪器导电连接，无绝缘金属款，机床、测试台、实验室设备通用接地端子。

二、型号分段释义

1. POAG：螺纹固定面板式香蕉插针系列（等电位接地专用）

2. S6：香蕉插头外径 6mm（标准工业大电流香蕉插规格）

3. 15：M6 外螺纹有效长度 15mm，含六角锁紧定位台阶

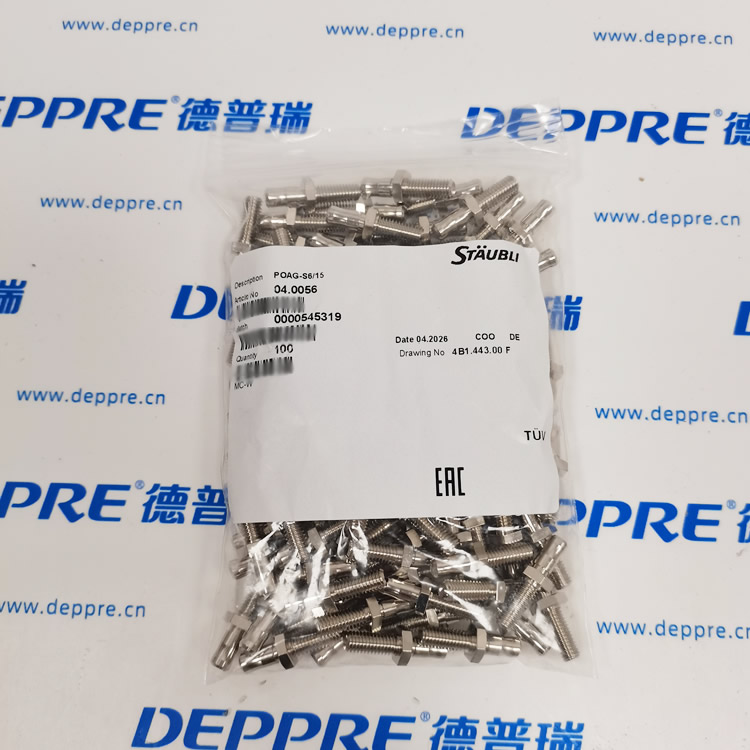

• 原厂料号：04.0056

三、核心技术参数

1. 尺寸规格

• 香蕉头部直径：6mm

• 固定螺纹：M6 公牙，螺纹长 15mm，带六角锁紧垫片位

• 总长：30mm

2. 材质：黄铜基材，整体镀镍，低电阻、防锈耐油、耐切削液腐蚀

3. 安装方式：垂直穿墙锁装，六角台阶配合螺母锁紧柜体面板

4. 拧紧扭矩：最大 3N・m

5. 绝缘类型：全金属无绝缘，仅做接地 / 等电位导通，不可直接接强电相线

6. 合规标准

• DIN 42801 香蕉接口标准

• RoHS 环保合规

7. 适用场景电流：适配测试、接地回路，短时大电流导通

四、结构与安装原理

1. 结构组成头部 6mm 标准香蕉插接端 → 六角限位台阶 → M6 锁紧外螺纹

2. 安装步骤

1. 面板开 M6 通孔，螺纹从设备内侧穿出；

2. 六角台阶贴紧面板外侧，内侧拧 M6 螺母锁紧固定；

3. 尾部螺纹接线（线缆压接后锁螺母导通）；

4. 外部可直插 6mm 标准香蕉母头，实现设备等电位跨接。

3. 功能逻辑整机、测试工装、液压润滑设备多点通过该插针互联，消除设备间电位差，防止静电、感应电击穿传感器 / 电路板（适配 Hydrotechnik 流量传感器、AMCI 位置模块防静电保护）。

五、产品核心优势

1. 全金属低阻抗：镀镍黄铜导通稳定，接地回路无压降；

2. 机床恶劣环境耐用：耐液压油、切削液、车间潮湿不生锈；

3. 标准化 6mm 通用接口：市面所有 6mm 香蕉连接线可直插；

4. 螺纹锁紧安装牢固，振动工况（冲压、风电辅机）不易松动断路；

5. 体积小巧，控制柜、测试台狭小面板均可布置。

六、典型配套应用（匹配你全套设备清单）

1. 数控机床、液压站控制柜等电位接地伺服驱动器、AMCI 位置模块、流量传感器防静电接地；

2. Woerner 集中润滑系统电控箱润滑泵、液位传感器多点电位均衡，避免干扰流量信号跳变；

3. 液压综合测试台、气密性检测工装工装、传感器屏蔽层统一接地端子；

4. Kromschröder 燃烧机、热处理设备电控柜消除炉膛感应电，保护压力开关 DG6U-3；

5. 实验室仪器、电气耐压 / 流量标定设备测试接口。

七、使用注意事项

1. 本品无绝缘层，仅用于接地 / 等电位回路，禁止接入 220V/380V 动力相线；

2. 安装时六角台阶必须贴合面板，防止长期振动松脱；

3. 配套 6mm 香蕉连接线建议选用带护套绝缘款，避免人员误触金属导电部分；

4. 油污重的设备定期擦拭插针，保证接触电阻稳定。
