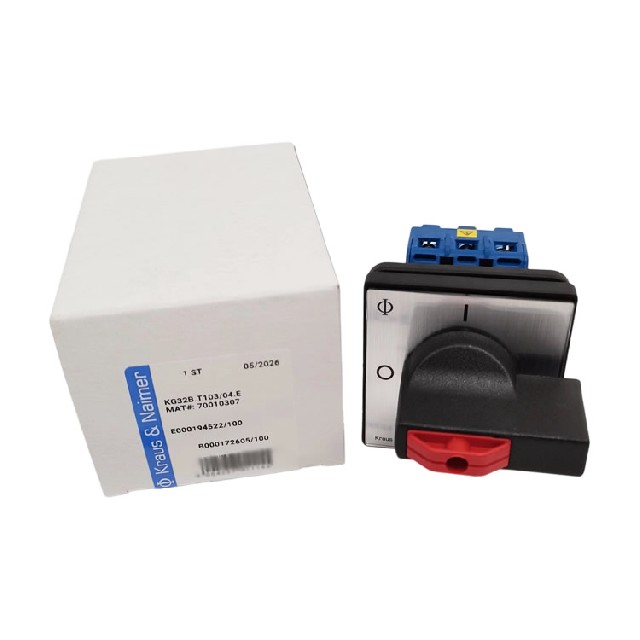

Kraus & Naimer KG32B.T103/04.E 奥地利凯斯纳凸轮负荷隔离开关完整解析
一、品牌与产品定位
奥地利 Kraus & Naimer（KN / 凯斯纳）Blue Line 蓝线系列，KG32B.T103/04.E 为3 极 32A 负荷隔离开关 / 主电源切断开关，符合 IEC60947-3，具备安全隔离断口，机床、液压、自动化设备整机总电源分断专用，可直接切断电机、液压站、控制柜主回路负载。
二、完整型号分段释义 KG32B.T103/04.E
KG：标准负荷隔离开关 / 主开关系列
32：额定发热电流 Ith = 32A
B：面板安装标准款（方形安装开孔，标准黑色操作手柄）
T103：凸轮功能代码
T10 = 标准三极主切断功能
3 = 3 个主功率极（L1/L2/L3 三相）
04：接线端子规格，M4 螺钉压紧端子，适配 10~16mm² 电缆
E：标准面板前操作结构（柜门安装型，手柄装柜门正面，开关本体装柜内）
三、核心电气额定参数
额定发热电流 Ith = 32A
AC-23A（阻感混合负载 / 整机主回路）3×400V：11kW
AC-3（三相电机直接启停）3×400V：7.5kW
额定绝缘电压 Ui：690V，最高适用电压 690V 三相
短路耐受：配合熔断器可短时承受 220A 短路电流
隔离特性：符合安全隔离开关标准，断开后可见安全断口，检修锁电安全
端子规格：M4 螺钉，单根线缆最大 16mm² 铜芯线
防护等级：开关本体 IP20；柜门装配后操作面 IP65
工作温度：-20℃ ~ +70℃
操作寿命：机械≥10 万次，电气≥2 万次满载分断
四、内部结构与工作原理
1. 结构组成
蓝色阻燃绝缘基座、三组独立大功率银合金主触点；
一体式凸轮轴机械联锁，强制分断结构（断电弹簧强制拉开触点，杜绝粘连）；
M4 螺钉接线端子、前置方形操作手柄安装法兰；
无辅助触点纯主回路版本，仅负责三相电源通断。
2. 通断工作逻辑

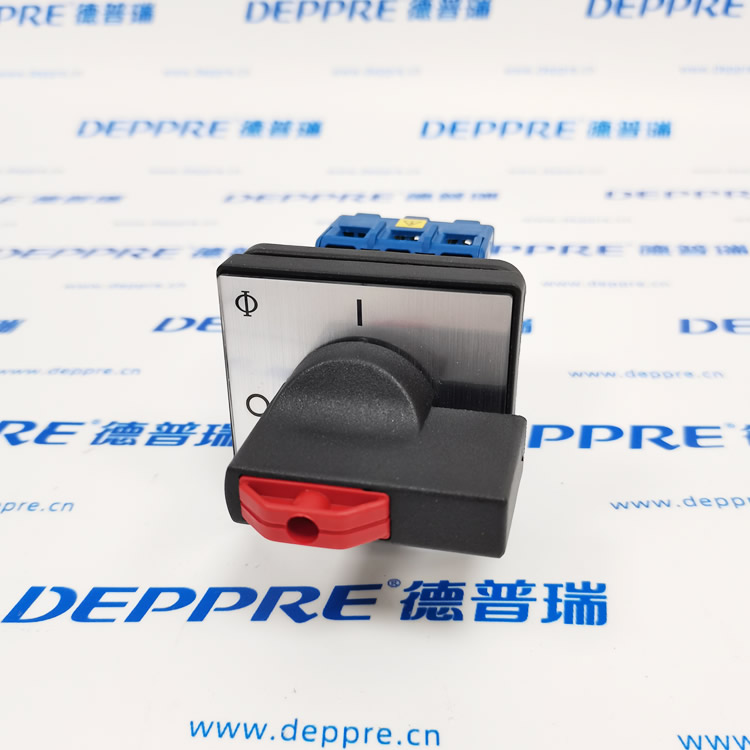

ON 合闸档位：旋转手柄带动凸轮压紧三相触点，L1/L2/L3 全线导通，整机供电；
OFF 分闸档位：凸轮释放，内部强力弹簧强制拉开三组触点，形成可见隔离断口，三相完全断开；
机械强制分断优势：触点烧蚀粘连时弹簧仍可强力断开，防止设备带电检修触电风险；
隔离功能：开关断开后满足设备检修锁挂牌 LOTO 安全规范，手柄可加装挂锁锁定在 OFF 位置。
五、产品核心优势
强制分断安全结构区别普通转换开关，内置储能弹簧，无论手动快慢都能极速分断电弧，适合液压站、机床大功率负载切断。
完整安全隔离认证IEC60204 机械安全标准配套主开关，设备检修强制断电元件。
32A 大电流适配整机总电源可承载 7.5kW 电机 + 液压泵、冷却系统全套负载，单开关控制整台设备供电。
耐油污、工业强环境耐用阻燃耐油壳体，适配机床油雾、车间粉尘长期 24h 工况。
柜门一体化安装E 前置操作结构，仅手柄外露柜门，开关主体置于柜内，布线整洁安全。
银合金触点低损耗满载分断电弧烧蚀小，百万次操作无需更换触点。
六、典型适用场景（匹配你清单液压 / 润滑设备）
数控机床、加工中心整机总电源切断主轴、液压站、润滑系统共用主回路安全隔离开关，检修断电锁止。
Woerner 多点集中润滑泵站总电源开关润滑泵、加热器、分配器成套供电分断。
液压测试台、注塑 / 压铸小型液压站主隔离开关切断液压泵、冷却循环电机三相电源。
自动化产线控制柜总电源、风机燃烧设备主切断Kromschröder 燃烧机配套控制柜安全开关。
风电小型辅机、测试设备动力回路隔离设备维护前断电挂牌，满足安全生产规范。
七、安装与接线要点
安装方式：柜门方形开孔面板安装，手柄朝外，开关主体在控制柜内部；
接线规则

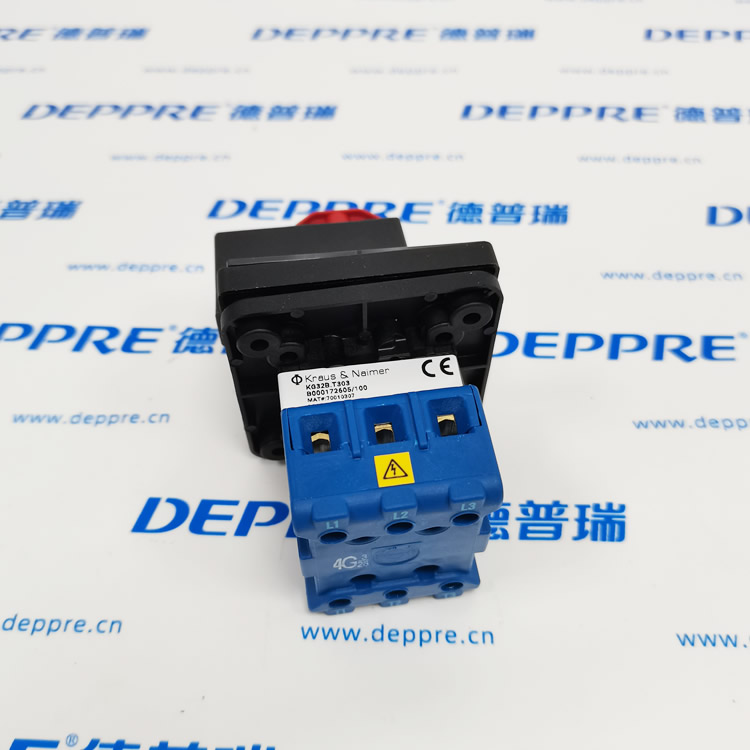

上端端子：三相电源进线 L1/L2/L3；
下端端子：负载出线，接液压泵、电机、控制柜母线；
线缆紧固力矩：M4 螺钉扭矩 1.2~1.5N・m，防止发热打火；
安全规范：停机检修必须旋转至 OFF，并加装挂锁锁定手柄；
线缆规格：推荐 10/16mm² 多股铜芯线，适配 32A 满载电流。
