KROMSCHRODER DG 6U-3 燃气 / 空气低压压力开关完整解析
一、基础信息

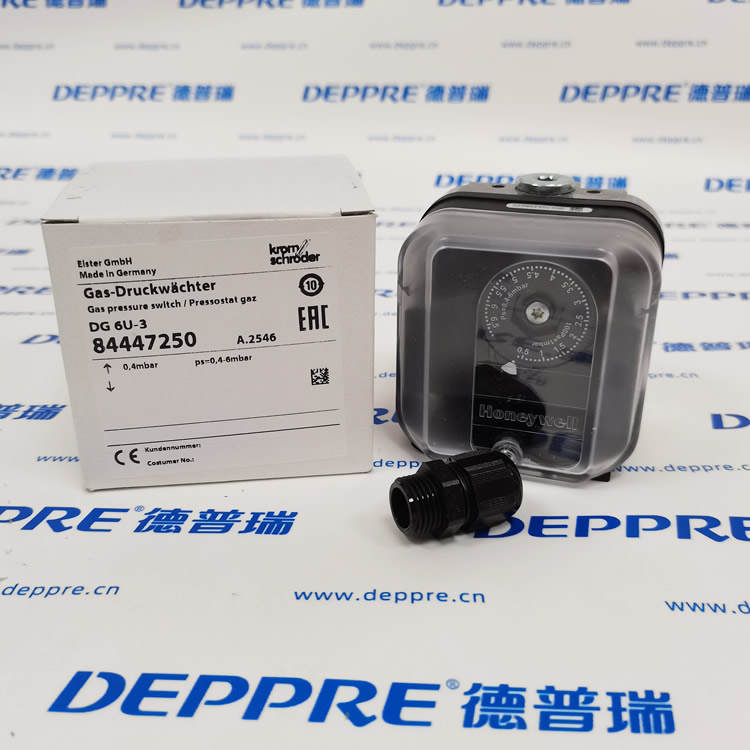

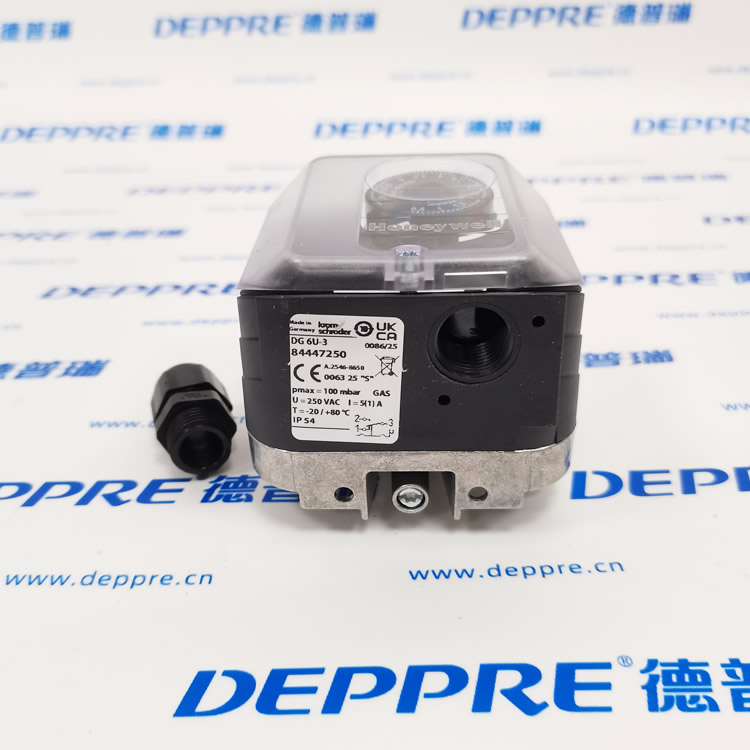

品牌：德国霍科德 Kromschröder（Elster 旗下燃控元件）型号：DG 6U-3 物料编码：84447250产品定位：超低压膜片式压力开关，用于燃烧机、锅炉、热风炉监测燃气 / 空气极低压力，低压不足安全联锁保护，符合欧盟燃气安全标准 EN1854。
型号分段释义
DG：燃气 / 空气通用压力开关系列
6：量程上限 6 mbar
U：通用型，支持正压、负压、空气差压监测
3：内置螺钉接线端子（M16 电缆格兰出线）
二、核心技术参数
压力调节范围：0.4 ~ 6 mbar（极小量程，风机风压、燃气低压专用）
最大允许承压：600 mbar（0.6bar），瞬时冲击不损坏膜片
开关回差（死区）：0.2~0.3 mbar，动作与复位压差极小
适配介质：天然气、液化气、城市煤气、生物质沼气、空气、烟气；差压模式不可用于燃气
电气规格
额定电压：24~250 VAC
触点容量：5 (1) A ；cosφ=1 纯阻 5A，cosφ=0.6 感性负载 1A
无源单组转换触点（NO/NC 公共端）
温度区间
介质 / 环境工作：-15℃ ~ +80℃
储存：-40℃ ~ +80℃
防护等级：IP54，防尘、防飞溅水，车间常规工况适用
膜片材质：NBR 丁腈橡胶，耐燃气、空气腐蚀
重量：约 320g，安装无方向限制（垂直 / 水平均可）
三、内部结构与工作原理
1. 内部组成

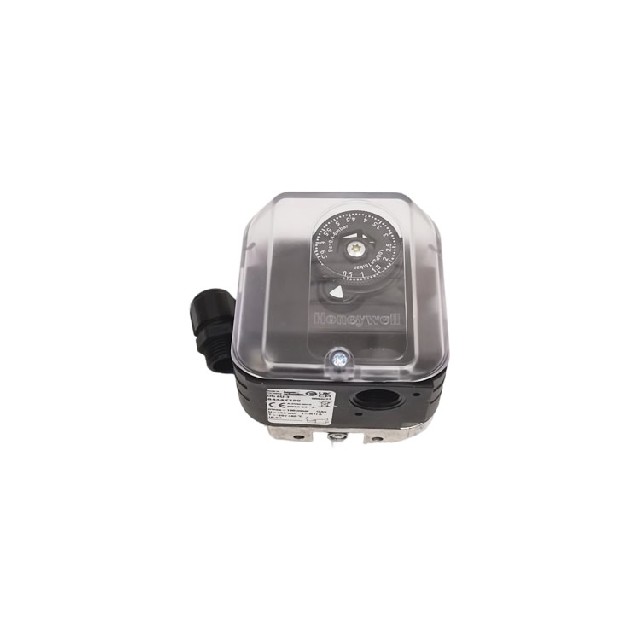

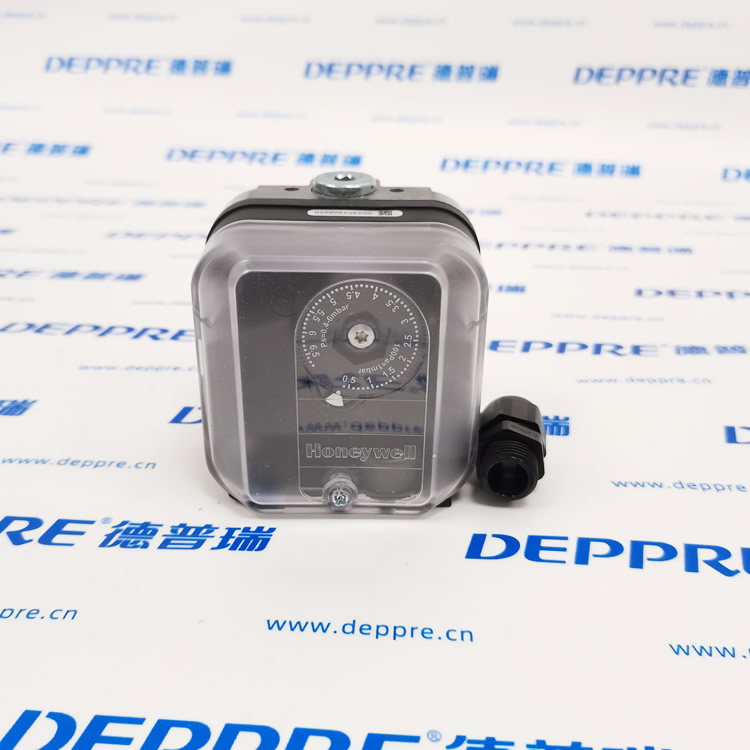

透明外壳 + 刻度调节手轮（带标尺，现场直观设定动作压力）
NBR 弹性感应膜片、可调预紧弹簧、杠杆放大机构
单刀双掷微动转换开关、螺钉接线端子、M16 防水电缆接头

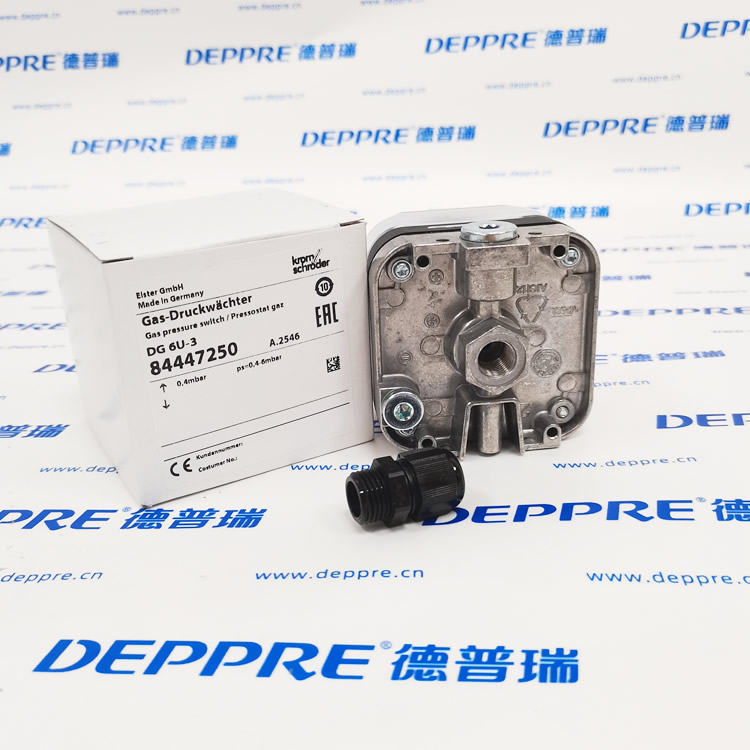

单路压力测压接口（底部螺纹接管）
2. 完整工作逻辑（压力上升触发）
管道压力通入腔体，介质压力作用在膜片上产生向上推力；
旋转顶部手轮改变内部弹簧预紧力，设定动作压力阈值；
压力上升至设定值：膜片形变推动杠杆，拨动微动开关，触点切换（NC 断开、NO 闭合）；
压力回落至复位值（低 0.2~0.3mbar）：弹簧回弹，膜片复位，触点恢复原始状态；
信号输出至燃烧控制器：风压不足 / 燃气低压时切断燃气电磁阀，实现熄火、防爆安全联锁。
四、产品核心优势
超低压测量能力：最低 0.4mbar 起调，适配小型风机风压、微低压燃气管路，普通压力开关无法覆盖；
多功能监测：支持燃气正压、炉膛负压、风机空气差压三种监测模式；
机械式无源触点，无需供电即可输出开关信号，适配所有燃烧控制器；
刻度可视调节，现场无需仪表即可快速设定保护压力；
IP54 防护，锅炉、热处理炉、涂装烘干线油雾、潮湿环境稳定工作；
欧盟燃气安全认证，工业燃烧设备强制安全元件。
五、典型适用场景
燃烧机风机风压监测（最常用）燃气燃烧前检测风机是否正常送风，无风压联锁禁止点火，防止燃气积聚爆炸；
燃气主管低压保护天然气供气压力过低（低于 0.4~6mbar 区间设定值），切断燃气阀报警停机；
热处理炉、烘箱炉膛负压监控监测炉膛负压防止高温烟气外溢；
小型热风炉、采暖锅炉、工业窑炉空燃压力安全联锁；
通风系统风机压差检测、空气管路低压报警。
六、同系列量程区分（选型对照）
DG6U-3：0.4~6 mbar → 风机微风压、极低燃气压力
DG10U-3：1~10 mbar → 小型燃气管道
DG50U-3：2.5~50 mbar → 常规燃气燃烧系统
DG150U-3：20~150 mbar → 中压燃气管路
七、安装与调试要点
测压软管连接底部压力接口，软管无弯折、无漏气；
旋转顶部调节旋钮，刻度对准目标 mbar 数值即可锁定；
接线：公共端 COM、常闭 NC（低压故障联锁）、常开 NO（压力正常反馈）；
燃气介质仅用单测压正压模式，差压接法仅限空气使用；
避免高温热源直烤开关外壳，环境温度不超过 80℃。
