AMCI 8213 完整解析
一、品牌与产品定位

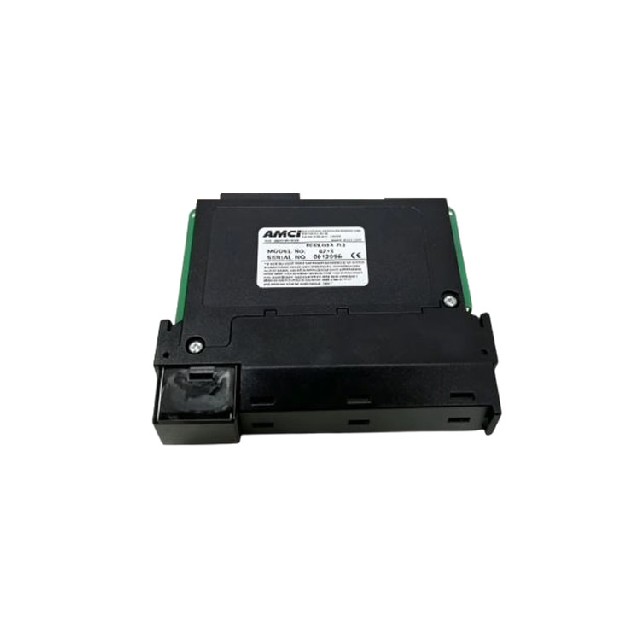

AMCI（Advanced Micro Controls Inc，美国先进微控）8213 是适配 Allen‑Bradley ControlLogix 罗克韦尔 Logix 机架 的单槽位 PLS 可编程限位开关模块，支持旋转变压器 / 编码器位置采集，内置 16 路高速位置比较输出，替代传统凸轮限位开关，用于高精度轴定位、多点到位触发控制。
二、核心功能概述
位置采集兼容旋变 Resolver、增量编码器；每转分辨率可编程 2~4096 计数，默认 1024 counts / 转，实时读取主轴 / 伺服轴绝对位置AMCI。
16 路可编程高速限位输出每一路可独立设定开启位置、关闭位置，轴走到设定坐标自动输出开关信号；刷新周期仅 100μs，高速设备无滞后。
两种运行模式
独立模式：16 通道各自独立阈值，适合多点到位检测；
分组模式：通道分组逻辑联动，支持速度补偿 Auto Advance，高速运行自动修正触发位置，消除速度带来的位置误差。
虚拟输出扩展额外 16 路虚拟输出（17~32），仅寄存器逻辑、不驱动外部硬件，用于 PLC 内部联锁判断。
三、电气关键参数
PLC 背板供电5V 背板总线：110mA；外部 24VDC 辅助供电：85mA
外部 I/O 规格
输出：集电极开路灌电流输出，12~24VDC，单路最大 30mA；
输入：8~24VDC 光电隔离输入，15mA@24V；
环境工作温度：-20℃ ~ +65℃；湿度 5~95% 无凝露；海拔≤2000m；存储 - 40~+85℃AMCI；
响应速度位置输出状态刷新最低 100μs，高速主轴、冲压设备无丢触发点。
四、工作原理
1. 位置采集流程
电机轴带动编码器 / 旋变 → 8213 实时采集脉冲 / 旋变正弦余弦信号，换算成绝对位置计数值存入模块本地寄存器，同步上传 ControlLogix 控制器。
2. 可编程限位输出核心逻辑
程序为每一路输出写入两组参数：ON 设定位置、OFF 设定位置；
模块硬件持续对比实时轴位置与阈值；
轴位置 ≥ ON 值 → 对应输出点导通；轴位置 ≥ OFF 值 → 输出断开；
高速模式开启速度补偿 Auto Advance：模块读取轴实时转速，提前微调触发坐标，消除机械响应滞后，保证不同速度下触发位置一致。
3. 与 Logix PLC 交互
模块插入 ControlLogix 机架，通过背板高速交换数据：
PLC 下发各路限位设定值；
模块实时上传当前轴位置、16 路输出状态、编码器故障报警；
支持强制通断输出，用于设备调试。
五、产品核心优势
硬件级高速比较，不占用 PLC 扫描周期限位判断由模块本地硬件完成，不受 PLC 扫描时间限制，高速冲压、飞剪设备定位精准。
16 路独立点位，替代多组机械凸轮无需更换机械凸轮盘，程序修改坐标即可变更触发位置，柔性产线快速换型。
兼容旋变 + 编码器双类型位置反馈重载、油污恶劣工况可用旋转变压器（不怕粉尘油污）；精密设备配增量编码器。
光电全隔离 I/O外部 24V 负载与 PLC 背板电气隔离，抵御机床变频器、伺服强电磁干扰。
速度补偿功能解决高速启停时 “低速到位准、高速触发偏移” 痛点，包装、印刷、冲压行业必备。
六、典型适用场景（匹配你整套液压 / 自动化设备清单）
数控龙门、加工中心主轴 / 进给轴多点限位刀库到位、换刀点位、硬软限位、主轴分度定位触发输出。
冲压、锻压、液压压力机滑块上止点、下死点、保压区间、安全门联锁位置信号输出。
包装 / 印刷 / 分切飞剪设备定长裁切、色标同步、胶枪启停、辊道分段调速位置触发。
Woerner 集中润滑系统配套主轴分度到位后启动定量供油，按轴位置分段控制润滑泵启停。
风电、冶金辊道传动辊筒角度定位、纠偏限位、卷取机多层卷径位置控制。
测试台、伺服精密定位设备多段工艺工位到位检测、阀组分段压力调节触发（搭配 Kromschröder 燃气阀、Hydrotechnik 流量传感器联动）。
七、同系列简易区分
8213：16 路物理限位输出，兼容旋变 / 编码器，ControlLogix 单槽模块；
8212：8 路输出简化版，小型单机设备使用；
3102：Micro800/MicroLogix 小型 PLC 专用运动限位模块，非 Logix 机架式。
八、安装使用要点
直接插入 ControlLogix 1756 系列机架任意空闲槽位；
编码器 / 旋变电缆单独屏蔽走线，远离伺服动力电缆；
外部输出负载建议增加中间继电器隔离，保护模块输出晶体管；
高速工况必须启用 Auto Advance 速度补偿功能，保证定位一致性；
模块可诊断编码器断线、短路故障，故障时锁定全部输出并上传报警代码至 PLC。
