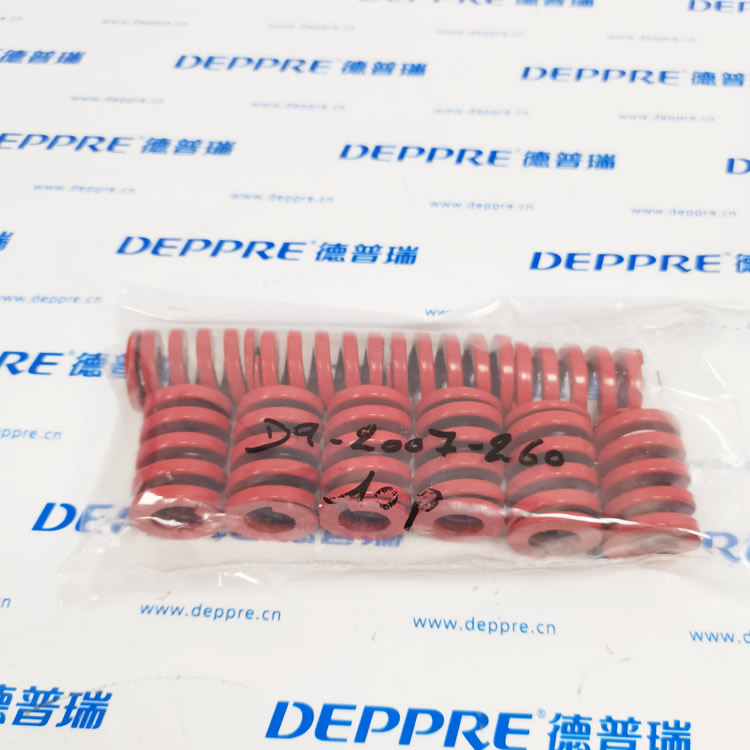

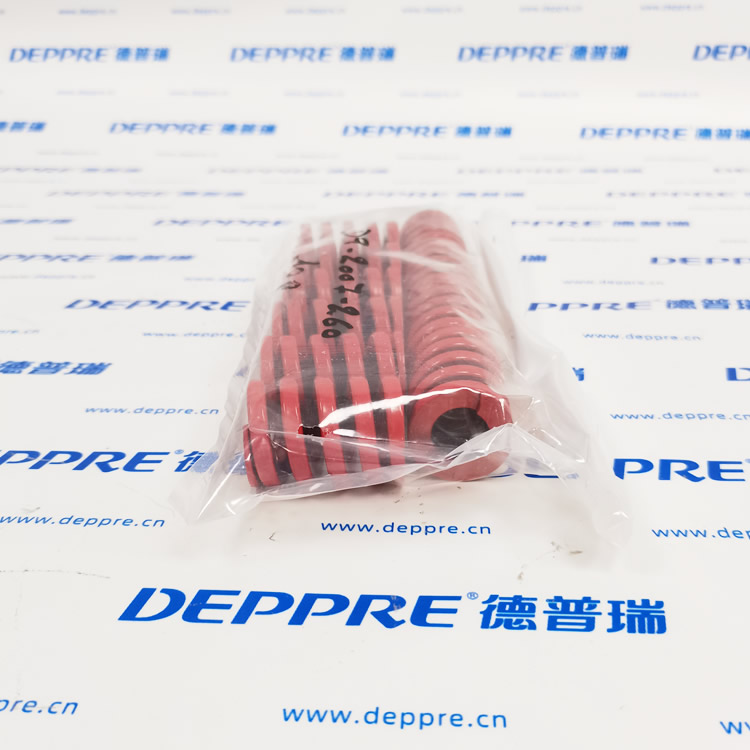

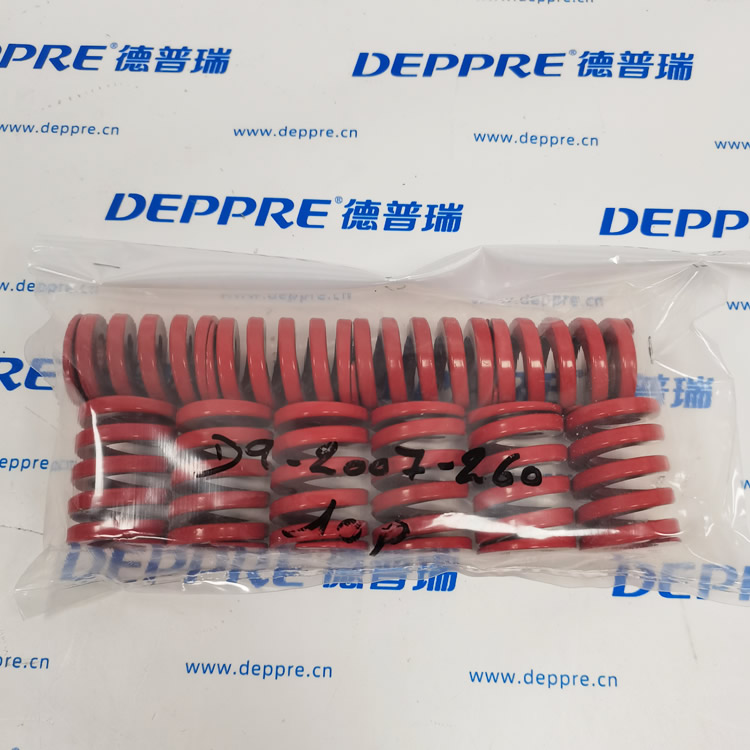

Danly D9-2007-260 DieMax XL 红色重载模具弹簧完整说明
一、品牌与系列简介
美国 Danly（丹利）DieMax XL D9 系列公制矩形扁线压缩弹簧，型号 D9-2007-260，红色涂装Heavy Load 重载型，符合 ISO 10243 标准，专为冲压模具、液压阀、润滑泵、重型工装高频高压往复工况设计，高刚度、抗疲劳、长寿命。
二、完整型号分段释义 D9-2007-260
D9：DieMax XL 公制标准矩形模具弹簧产品线
20：适配导向杆直径 φ20 mm；配套安装沉孔内径 25 mm（弹簧外径 OD=25mm）
07：弹簧自由长度 L₀ = 70 mm
260：负载等级代码

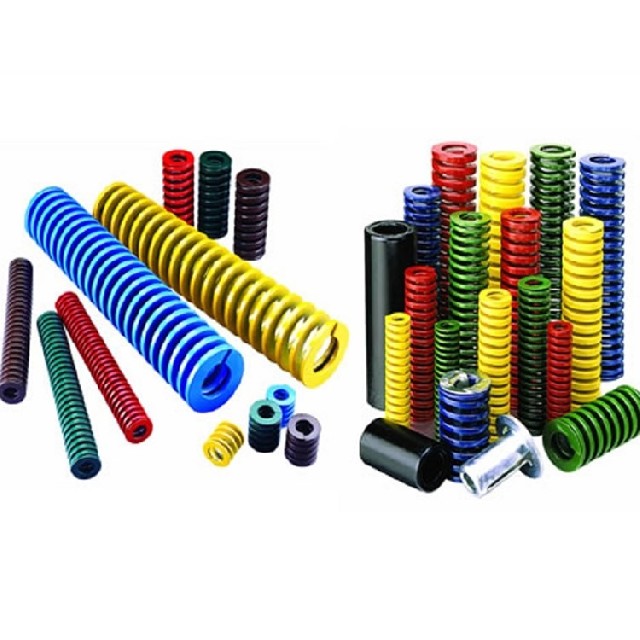

110 绿色：轻载；210 蓝色：中载；260 红色：重载；360 黄色：超重载
260 = 红色重载 HEAVY LOAD
系列颜色区分负载：
三、核心尺寸与力学参数
1. 安装尺寸
弹簧外径 OD：25 mm
适配导杆直径：20 mm
自由长度 L₀：70 mm
适配安装孔：φ25mm
2. 力学性能
弹簧刚度：约 9.0 N/mm（0.9 daN/mm）
安全长期工作压缩量：≤30% L₀ = 21 mm（推荐工作区间）
极限短时压缩量：40% L₀ = 28 mm（禁止长期使用）
额定长期工作载荷：≈1890 N
疲劳寿命：百万次往复循环，弹力永久衰减＜5%
3. 材质与工艺
基材：真空脱气硅铬合金钢，气门弹簧级原料
线材截面：D 形优化扁线，内外圆弧过渡，大幅降低应力集中，抗断裂能力优于普通矩形弹簧
热处理：整体淬火 + 中温回火，硬度 48~52 HRC
表面：红色高温静电防腐涂层，耐切削液、液压油、润滑脂、弱酸碱
出厂预压处理：压至并紧消除初始永久变形
四、工作原理
轴向压缩储能复位合模 / 阀芯压紧 / 工装预紧时弹簧轴向压缩，扁线螺旋储存弹性势能；外力释放后弹簧回弹，驱动顶针、阀芯、压板、泵柱塞自动复位。
D 形截面优势普通直角矩形弹簧压缩时内角应力集中易断裂；D 形圆滑过渡，应力均匀分布，高频冲击工况寿命提升 30% 以上。
线性弹力输出在 0~30% 压缩行程内弹力线性稳定，保证模具顶出力、液压阀调压、润滑泵计量精度一致性。
五、产品核心优势
重载高刚性红色 260 承载远高于绿 / 蓝轻、中载，适配厚板冲压、高压液压复位、重型压紧机构。
超长抗疲劳寿命真空精炼合金钢 + D 形截面，连续百万次冲击无永久变形、无断裂，减少设备停机换件成本。
工业介质兼容红色涂层耐机床切削液、液压油、Woerner 润滑脂长期浸泡，不掉漆、不生锈。
标准化通用互换25mm 外径、20mm 导杆标准规格，同外径不同负载（绿 / 蓝 / 红 / 黄）可直接互换，无需修改工装安装孔。
宽温稳定性能-20℃ ~ +120℃刚度无明显衰减，适配液压站、热冲压模具高温环境。
六、典型适用场景（匹配你清单液压 / 润滑元件）
冲压、折弯、压铸模具厚板脱料板顶料弹簧、压板压紧、注塑模具顶出机构，高频冲击工况。
液压阀、溢流阀复位元件Hydrotechnik 液压阀组阀芯复位，提供稳定预紧力，保证调压精度。
Woerner DMF-A 多点润滑计量泵柱塞回程复位弹簧，保证每次冲程定量排油精准，无计量偏差。
自动化加工中心工装夹具重型工装弹性预紧、压装机缓冲弹性支撑。
测试设备、液压试验台压力加载弹性缓冲、流量阀预紧复位。
七、同规格长度型号对照（D9-20XX-260 红色重载）
D9-2006-260：自由长 60mm
D9-2007-260：自由长 70mm（本款）
D9-2008-260：自由长 80mm
D9-2010-260：自由长 100mm
