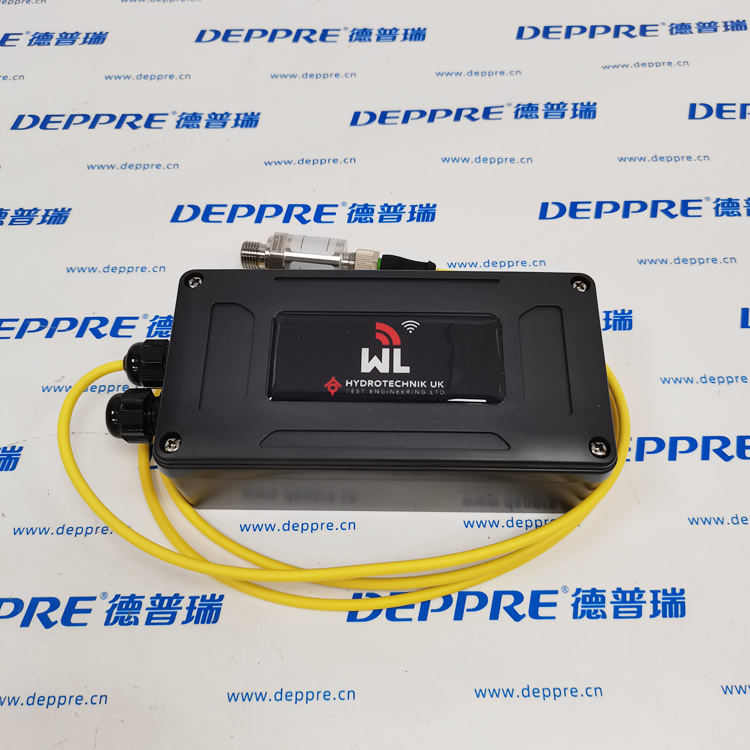

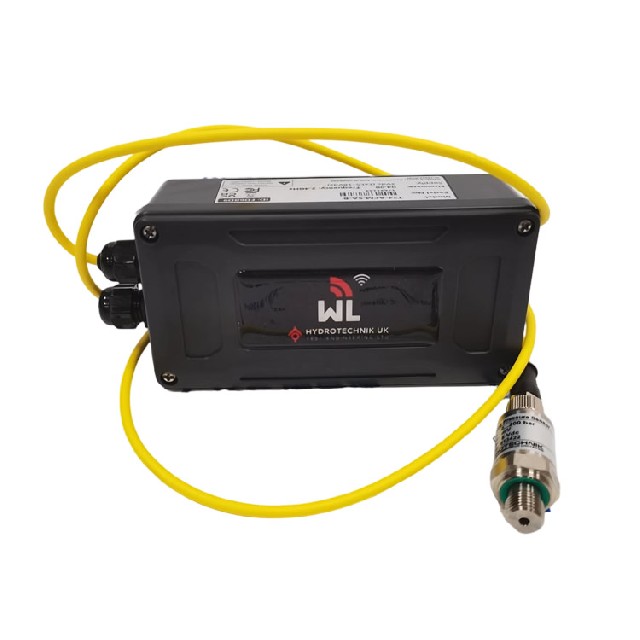

Hydrotechnik WLWP-DD-0400-S1.5 高压双流道涡轮流量传感器完整解析

一、产品概述

德国海德泰尼克 WLWP 系列紧凑型高压涡轮流量计，DD 双流道抗脉动结构，本型号为大流量规格，专门用于液压油、润滑油、冷却油主循环油路在线流量监测；输出标准 TTL 频率脉冲，可直连 PLC 高速计数、海德泰尼克多通道液压检测仪、数据记录仪，适配大型液压站、风电齿轮箱、冶金稀油站总供油回路计量。

二、完整型号分段释义 WLWP-DD-0400-S1.5

1. WLWP：微型高压涡轮流量传感器系列，液压系统专用测速式流量元件

2. DD：双流道平衡式承压壳体

• 对称双整流流道，抵消液压泵流量脉动、压力冲击，叶轮无抖动、测量线性稳定；

• 全不锈钢承压本体，标配FKM 氟橡胶耐油高温密封；

• 额定耐压 420 bar，短时峰值承压 480 bar。

3. 0400：标准测量量程 40～400 L/min，全系 WLWP 最大流量规格，适配主循环大流量油路

4. S：RS 电感式非接触信号拾取探头交变磁场感应叶片旋转，无内置永磁体，不会吸附油中铁屑杂质，无机械磨损；区别磁电式易卡滞结构。

5. 1.5：仪表脉冲标定系数 1.5 pulses/L流量换算公式：瞬时流量 (L/min) = 脉冲频率 (Hz) ÷ 1.5累计油量 (L) = 总脉冲计数 ÷ 1.5

三、内部硬件结构

1. 轻量化不锈钢涡轮叶轮 + 硬质合金耐磨轴承，低压损、高流速稳定运转；

2. DD 对称整流双流道腔体，内置缓冲腔，适配间歇供油、泵源脉动工况；

3. S 系列电感感应检测头，非接触采集转速，输出方波 TTL 脉冲；

4. G1/4 外螺纹管路接口，可直接接油路块、高压软管；

5. M16×0.75 六针圆形航空插头，整机防护等级 IP67；

6. 内置抗干扰滤波电路，适配变频器、伺服阀强电磁干扰车间。

四、核心工作原理

1. 流体驱动叶轮旋转

液压介质流经对称双流道，整流后均匀冲击涡轮叶片；叶轮旋转转速与流体体积流量呈严格线性关系，流量越大转速越高。DD 双流道消除单侧涡流畸变，在泵脉动、压力波动工况下读数无漂移，宽量程测量一致性优异。

2. 电感脉冲信号采集

尾部电感探头产生恒定交变磁场，铁磁叶片周期性切割磁场，感应输出频率脉冲信号：

• 脉冲频率正比于瞬时体积流量；

• 无磁钢吸附结构，油液细微金属碎屑不会附着叶轮造成卡死；

• 脉冲信号无温漂，高低油温下计数稳定。

3. 系统配套逻辑

两路信号并行使用：

1. 现场调试：接入海德泰尼克手持液压检测仪，实时读取瞬时流量、累计油量，排查泵内泄、管路堵塞；

2. 自动化监控：接入 PLC 高速计数模块，实现流量实时显示、低流量联锁停机、润滑油消耗统计、系统泄漏预警。

五、关键技术参数

1. 测量量程：40～400 L/min（标定介质 ISO VG46 液压油，40℃）

2. 脉冲系数：1.5 pulses/L

3. 耐压性能：额定 420 bar，短时峰值 480 bar

4. 测量精度

• 量程 10%～100%（40～400 L/min）：±0.5% FS；

• 下限 40～80 L/min 区间：±1% FS

5. 适配介质：矿物液压油、齿轮润滑油、乙二醇冷却介质；FKM 密封兼容高温合成油

6. 温度范围

• 介质油温：-20℃ ～ +100℃；短时最高 120℃

• 环境温度：-20℃ ～ +85℃

7. 防护等级：整机 IP67，耐受机床油雾、设备高压冲洗、车间粉尘

8. 电气规格：供电 8～24VDC，TTL 频率脉冲输出

9. 管路连接：G1/4 外螺纹

10. 使用寿命：非接触感应采集，无触点磨损，千万次循环稳定运行

六、产品核心优势

1. WLWP 系列最大量程 40~400L/min适配稀油站总供油、大型冷却循环主回路，覆盖 0025 小支路、0160 中流量总管无法满足的大流量场景。

2. DD 双流道抗脉动冲击液压柱塞泵、齿轮泵流量脉动环境下叶轮运行平稳，不会出现读数跳变、卡滞。

3. 420bar 高压工业通用适配注塑、压铸、轧机、风电高压液压循环系统，覆盖绝大多数工业液压承压需求。

4. 电感无磁拾取，耐杂质免维护无永磁吸附铁屑，搭配前置 40μm 过滤器可长期连续运行，无需定期拆解清理叶轮。

5. IP67 高防护机床油污、户外风电机舱、喷淋清洗设备恶劣工况长期稳定工作。

6. 双采集兼容脉冲信号同时支持现场手持检测设备与自动化 PLC 在线监控，兼顾调试与在线运维。

七、典型适用场景

1. 大型集中润滑站主供油回路Woerner 多线润滑系统总管路流量监测，统计整机润滑油总消耗量，预警油泵磨损、主管堵塞泄漏。

2. 注塑 / 压铸 / 锻压设备冷却油主循环模具冷却大流量油路实时监控，防止冷却流量不足、油温超标损坏模具。

3. 风电齿轮箱稀油循环系统齿轮箱润滑油主循环管路在线计量，判断循环泵、冷却器工作状态，保障齿轮轴承润滑。

4. 冶金轧机、烧结机大型稀油站主润滑总管流量采集，对接 DCS 系统实现润滑系统状态远程监控、故障报警联锁。

5. 液压综合性能测试台大流量液压泵、冷却回路、伺服系统性能标定，采集完整流量曲线。

6. 龙门加工中心、多轴重型机床总润滑油路整机集中供油总管流量监测，避免整体润滑失效造成主轴、导轨干磨烧毁。

八、WLWP 同系列量程对比区分

1. WLWP-DD-0025-S1.5：0.25～25 L/min → 单主轴、丝杠小流量润滑支路

2. WLWP-DD-0160-S1.5：16～160 L/min → 中小型润滑总管、分支冷却回路

3. WLWP-DD-0400-S1.5：40～400 L/min → 大型稀油站、冷却主循环大流量总管路
