Hydrotechnik WLW-BSUe 浮球式连续油位液位变送器完整解析

一、品牌与产品定位

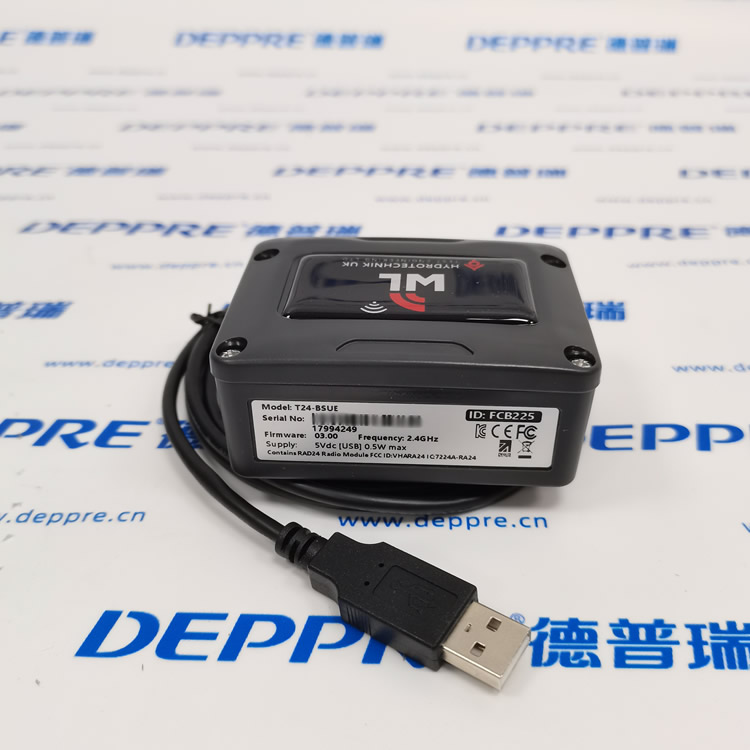

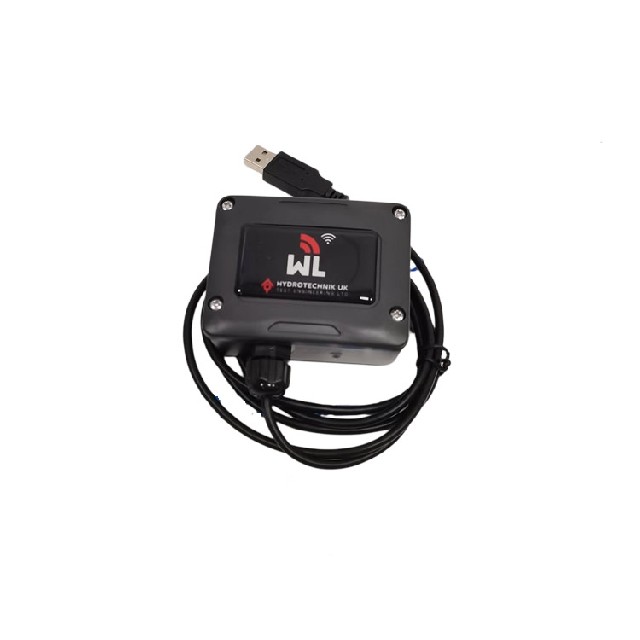

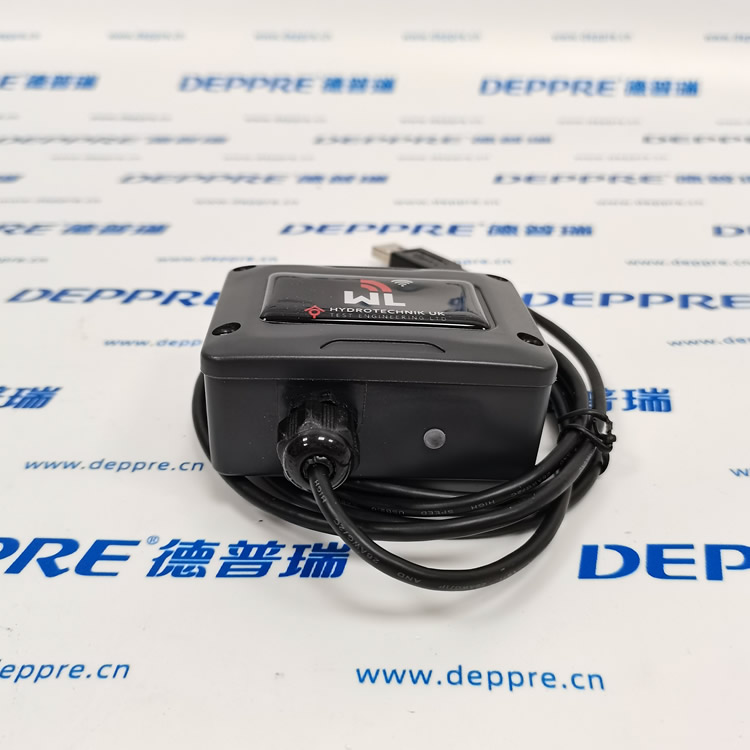

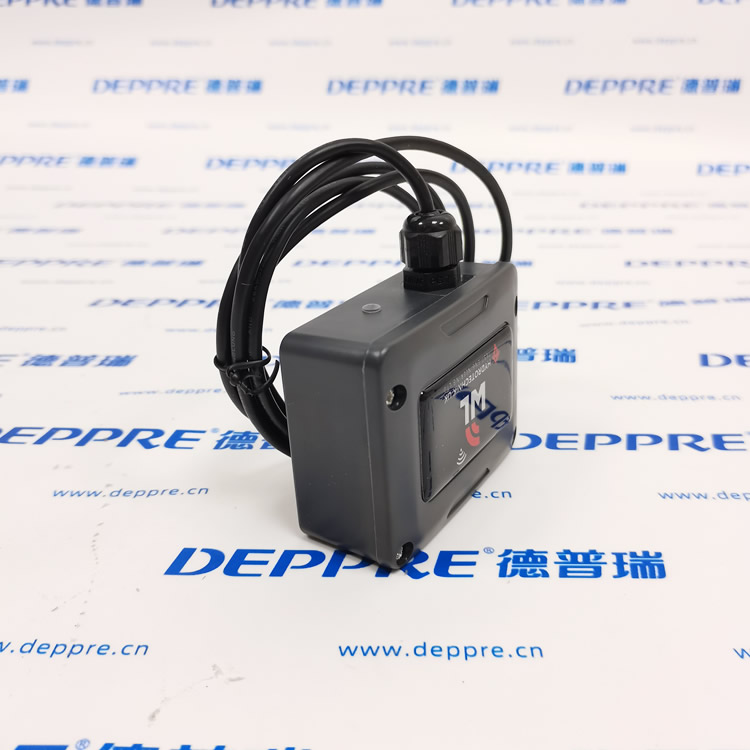

德国 Hydrotechnik（海德泰尼克）HySense WLW 系列，WLW-BSUe 是液压油箱专用磁浮子连续液位传感器，专门监测液压油、润滑油、冷却油储罐油位，输出标准 4–20mA 模拟信号，可对接 PLC、液压数据记录仪、稀油站控制系统，同时集成高低液位开关报警功能，是机床、风电、工程机械液压站标配油位监测元件。

二、型号分段释义 WLW-BSUe

1. WLW：HySense 浮子液位变送器产品系列（Ölstandssensor 液压油位专用）

2. BS：结构配置

• B = 不锈钢测杆 + 不锈钢浮球，耐矿物油、乙二醇介质；

• S = 内置两路独立磁簧开关（低油位缺油报警、高油位溢油保护）；

3. U：输出信号类型 4–20mA 两线制连续模拟量，全程线性对应液位高度；

4. e：电子增强型版本，带温度补偿电路、抗电磁干扰滤波，适配变频器、伺服电机强干扰车间。

三、内部硬件结构

1. 非导磁不锈钢测量杆：内部排布精密电阻分压磁阻阵列，全程连续采集浮子位置；

2. 中空不锈钢浮球：内置永久磁钢，漂浮于油面，随液位同步升降；

3. 双磁簧开关组件：独立两路触点，一路低液位停机报警、一路高液位溢流报警；

4. 一体化内置转换电路板：磁位置信号转为 4–20mA 标准工业电流，自带油温补偿；

5. M16×0.75 六针圆形航空插头，整机防护 IP67；

6. 标准螺纹安装底座，顶部法兰螺纹直装油箱盖板，拆装无需排空油箱。

四、完整工作原理（磁浮子连续测量 + 双开关报警）

1. 连续 4–20mA 液位测量原理

浮球随油面上下浮动，内部永磁体磁场穿透不锈钢测杆，改变杆内磁阻阵列的分压值；内置采集电路读取浮球高度位置，经温度补偿、线性校正后输出 4–20mA 电流：

• 4mA = 测量杆最低液位（油箱空油警戒位）

• 20mA = 测量杆最高液位（油箱满油上限）PLC 通过电流换算实时油位高度、油箱剩余油量，绘制液位变化曲线，预判系统内泄漏、外漏油故障。

2. B 双路开关报警逻辑

测杆内上下各一组独立磁簧触点，由浮子磁场触发通断：

1. 低位开关：油位过低、浮球下沉至下限 → 触点动作，输出开关信号联锁油泵停机，防止吸空气蚀、润滑供油中断；

2. 高位开关：补油过量、浮球上浮至上限 → 触点闭合，停止自动补油泵，避免液压油溢出污染设备；两路开关相互独立，互不干扰模拟量 4–20mA 测量。

3. e 增强抗干扰机制

内置 EMC 滤波电路、油温补偿算法：

• 油温 - 20℃~+85℃区间消除介质粘度、热胀冷缩带来的液位测量漂移；

• 抵御机床变频器、伺服电机、液压阀组高频电磁干扰，液位数值无跳变。

五、核心技术参数

1. 适配介质：矿物液压油、齿轮润滑油、乙二醇冷却介质；标配 NBR 密封，可选 FKM 高温密封

2. 输出信号

• 连续测量：4–20mA 两线制模拟输出；

• 报警触点：两路无源磁簧开关（最大 30VDC/3A）

3. 供电电压：12～30VDC（标准 24VDC 工业供电）

4. 精度：±0.5% FS，全量程线性度优异

5. 工作温度

• 介质油温：-20℃ ~ +85℃；

• 环境温度：-20℃ ~ +70℃

6. 防护等级：整机 IP67，防油雾、设备高压冲洗、车间粉尘

7. 材质：测杆 / 浮球 304 不锈钢；外壳铝合金阳极氧化

8. 安装方式：油箱顶部螺纹法兰垂直安装

9. 抗振动：10~2000Hz 抗振，适配移动工程机械、冲压锻压设备

六、产品核心优势

1. 一机双功能：连续液位测量 + 高低位安全联锁同时实现油量实时监控、缺油停机、溢油保护，无需额外加装独立液位开关，简化油箱开孔与布线。

2. 宽温温度自动补偿油温冷热变化不会造成液位读数偏移，区别于普通无补偿浮球传感器。

3. IP67 工业强防护机床油污、喷淋清洗、户外风电机舱恶劣环境长期稳定工作，不进水进尘。

4. 不锈钢全接液结构耐液压油长期浸泡、抗细微杂质，浮球不易卡滞，使用寿命百万次升降循环。

5. 强电磁抗干扰 e 增强款加工中心、伺服液压站等高干扰现场液位数值稳定，无跳变误报警。

6. 标准化通用接口M16 六针插头兼容 Hydrotechnik 全系列液压采集仪表，同时直接对接标准 PLC 模拟量模块。

七、典型适用场景

1. 数控机床集中润滑站 / 液压油箱监测润滑油箱、液压站主油箱油量，低油位联锁油泵停机，防止主轴、导轨干磨烧毁；4–20mA 上传 PLC 监控油量消耗，预警管路泄漏。

2. 风电齿轮箱稀油润滑系统机舱油箱油位长期在线监测，野外高低温、振动工况稳定运行，缺油保护齿轮轴承。

3. 注塑、压铸、锻压重型液压设备大型液压油箱液位监控，自动补油系统联动，防止溢油污染模具、产线。

4. 工程机械移动液压系统挖掘机、装载机液压油箱油量监测，车载振动、宽温环境可靠测量。

5. Woerner 多点集中润滑系统配套稀油站储油桶液位实时采集，统计每日润滑油消耗量，预判管路堵塞、泄漏故障。

6. 液压综合测试台、实验室油源站高精度连续液位采集，用于液压系统泄漏性能标定、耐久试验数据记录。

八、安装使用要点

1. 必须垂直顶部安装，浮球无横向阻挡，避开油泵吸油口涡流区域；

2. 油箱内部提前加装 40μm 滤网，减少油中大颗粒杂质卡滞浮球；

3. 信号线远离伺服、变频器动力电缆，降低电磁干扰；

4. 开关触点为无源干接点，可直接接入 PLC 数字输入或声光报警器；

5. 长期高温油品工况可更换 FKM 氟橡胶密封版本。
