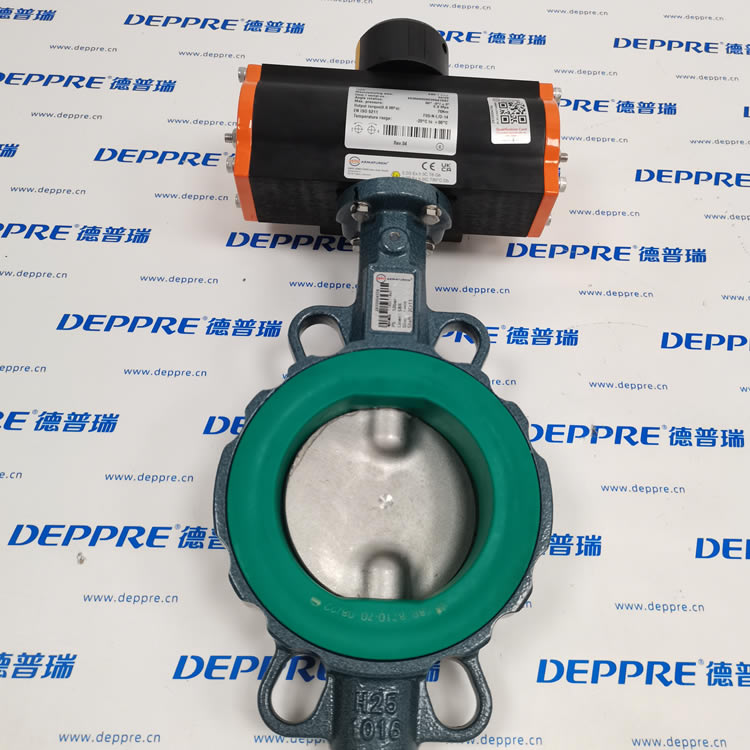

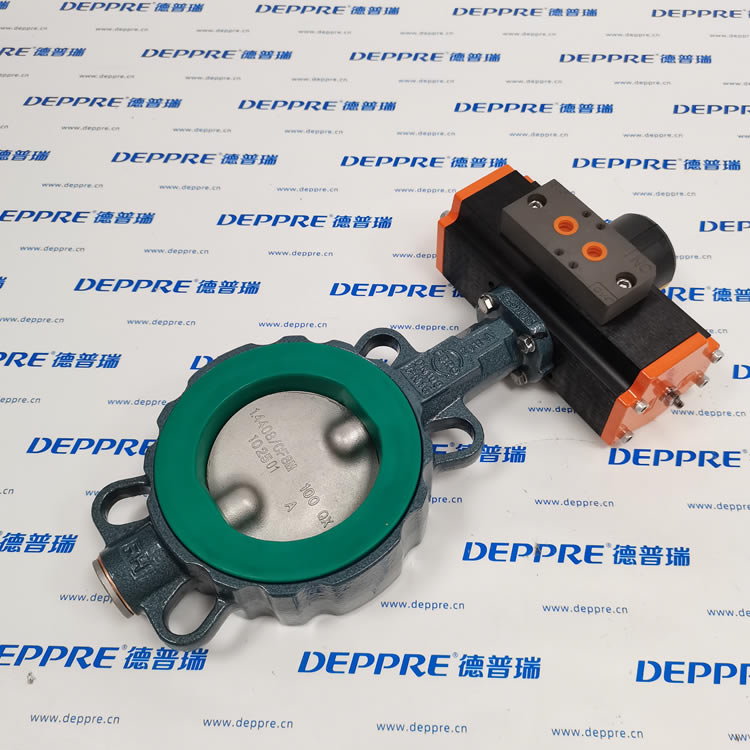

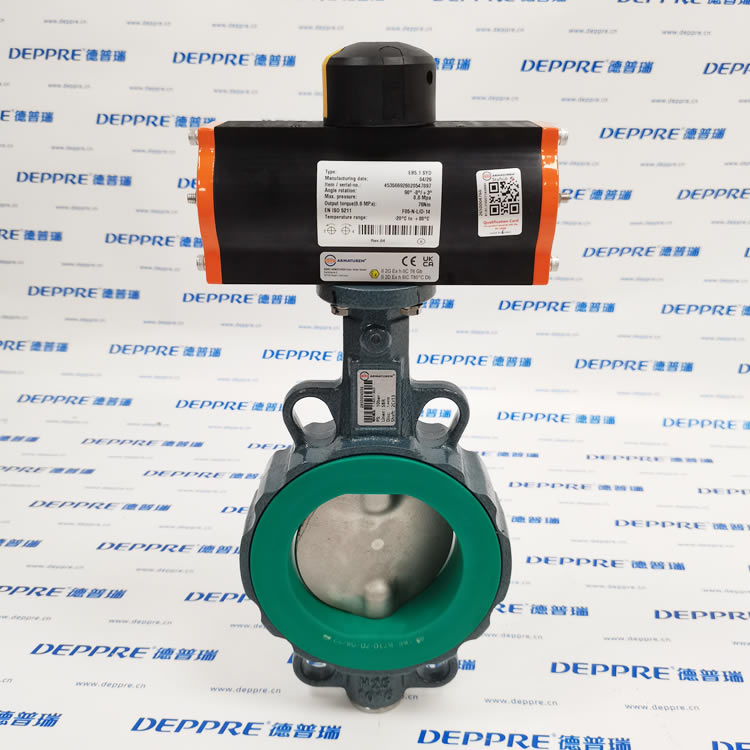

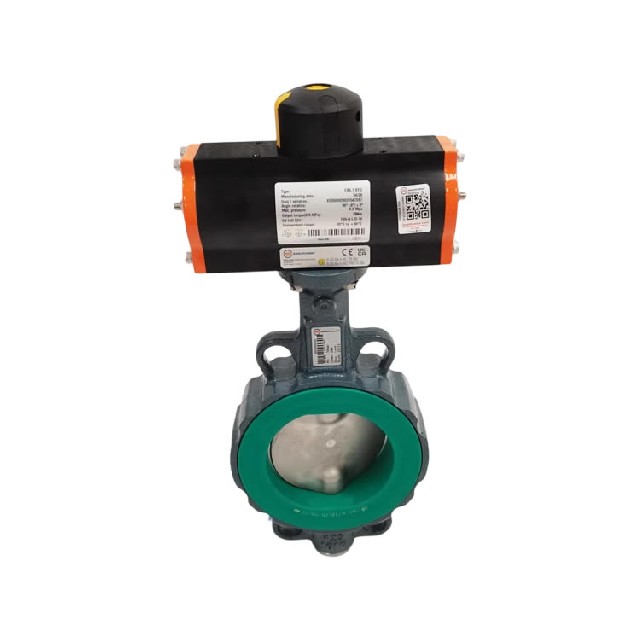

EBRO Z011‑A DN100 + EB5.1SYD（对夹式气动软密封蝶阀成套）

型号：Z011‑A DN100 + EB5.1SYD品牌：德国 EBRO（依博罗）一句话定位：DN100、PN16、对夹式中线软密封蝶阀 + 双作用气动执行器，水处理 / 空调 / 给排水常用，6bar 气源双向密封、免维护。

一、Z011‑A DN100 阀体（对夹蝶阀）

基本参数

• 通径：DN100（4"）

• 结构：中线、对夹式（Wafer）

• 压力：PN16（16bar）

• 密封：双向完全密封，EN 12266 A 级（零泄漏）

• 连接法兰：EN 1092 PN10/16、ASME Class 150

• 结构长度：EN 558 Series 20（薄型）

• 顶法兰：EN ISO 5211 F05（与执行器接口匹配）

材质（标准配置）

• 阀体：铸铁 GG25，蓝色环氧涂层

• 阀板：不锈钢 CF8M（316）

• 阀座：EPDM（‑20℃～+120℃，水 / 污水常用）；可选 NBR、PTFE

• 阀杆：不锈钢，3 个轴承防偏斜

扭矩（10bar，湿工况）

• 开关扭矩：≈28 Nm（安全系数已放大）

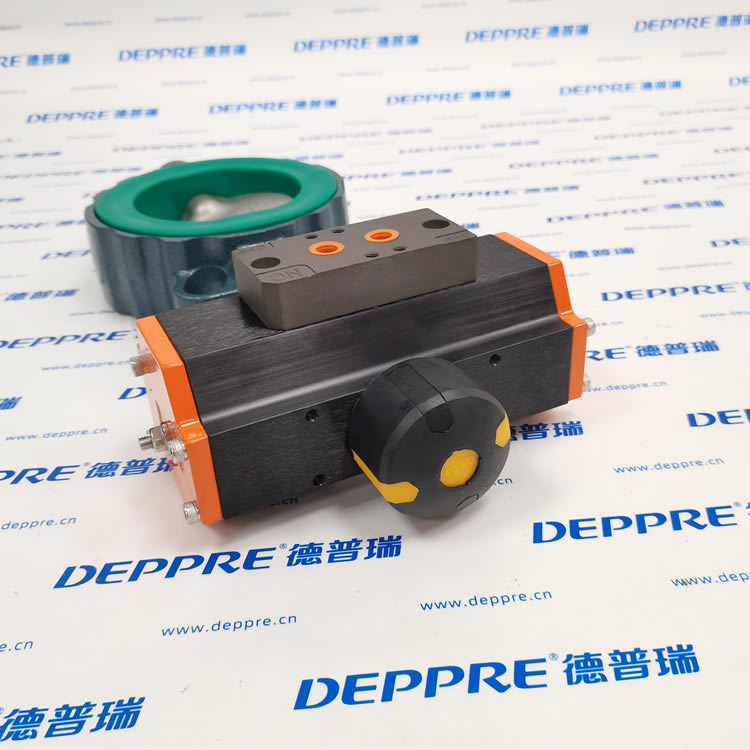

二、EB5.1SYD 执行器（双作用）

基本参数

• 类型：双作用气动（气开‑气关），拨叉式

• 气源压力：2.5～8bar（推荐 4～6bar）

• 输出扭矩（6bar）：≈110 Nm（远大于阀体 28Nm，冗余充足）

• 行程：90°，限位‑8°～+3° 可调

• 温度：‑20℃～+80℃（标准）；可选低温‑40℃、高温 + 120℃

• 缸体：船用级铝合金，硬质阳极氧化 + 环氧烤漆

• 认证：SIL2、ATEX Ex II 2GD c T4、CE

接口匹配

• 阀门接口：EN ISO 5211 F05（与 Z011‑A 顶法兰完全匹配）

• 附件接口：VDI/VDE 3845（电磁阀、限位开关标准安装位）

三、成套性能与选型要点

适配性

• 完美匹配：EB5.1SYD（110Nm）驱动 Z011‑A DN100（28Nm），6bar 下扭矩裕度≈3.9 倍，开关迅速、不卡滞。

• 气源：过滤干燥压缩空气（ISO 8573‑1 Class3）

典型工况

• 介质：水、污水、空调水、中性液体 / 气体

• 行业：水处理、给排水、暖通空调、化工、船舶

• 功能：开关 / 截止（调节需配定位器）

可选附件

• 电磁阀：二位五通（双作用），24VDC/220VAC

• 限位开关：普通 / 防爆，反馈开 / 关信号

• 手轮机构：气源故障手动操作

• 三联件：过滤、减压、油雾器

四、型号解析

• Z011‑A：中线软密封对夹蝶阀系列

• DN100：公称通径 100mm

• EB5.1SYD：EBRO 双作用执行器，尺寸 5.1、S双作用、Y拨叉、D标准设计
