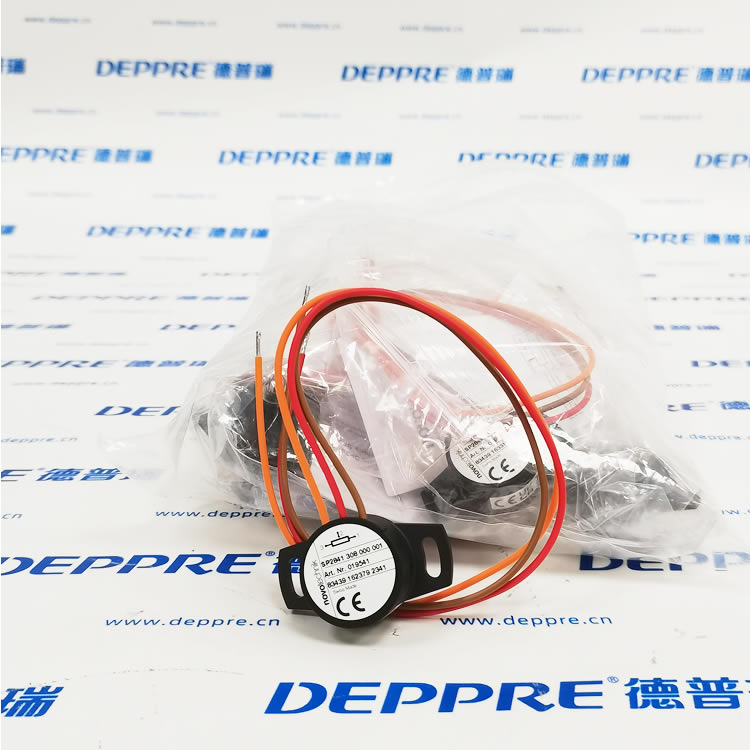

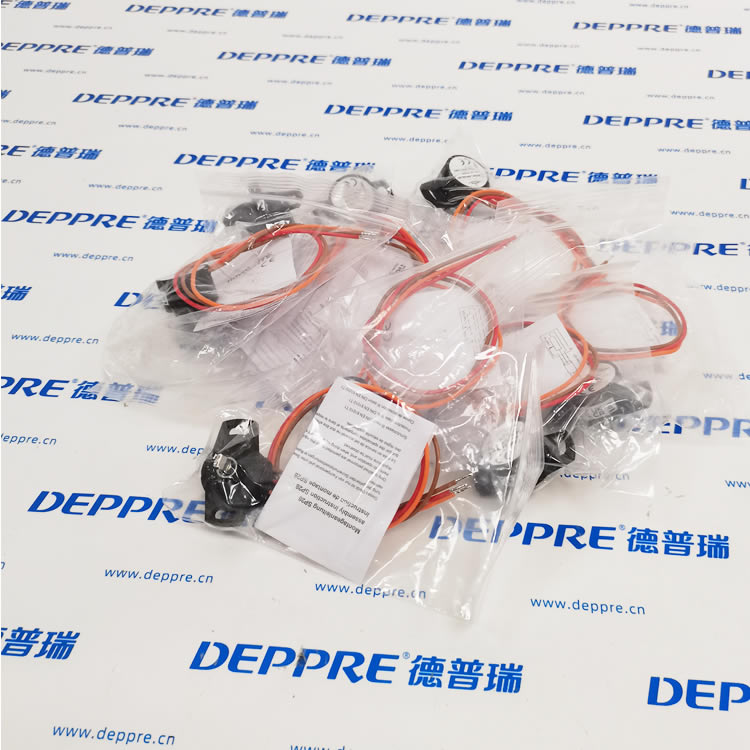

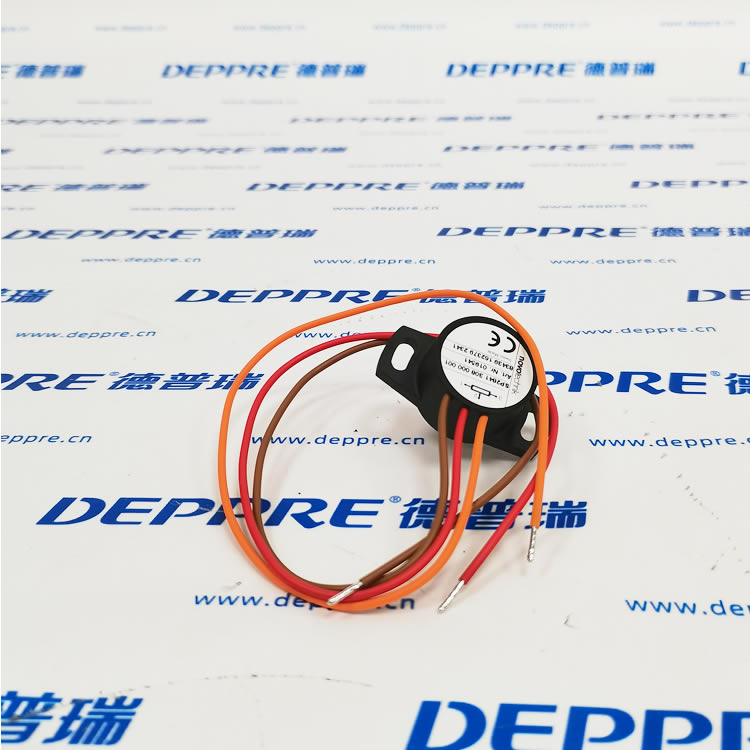

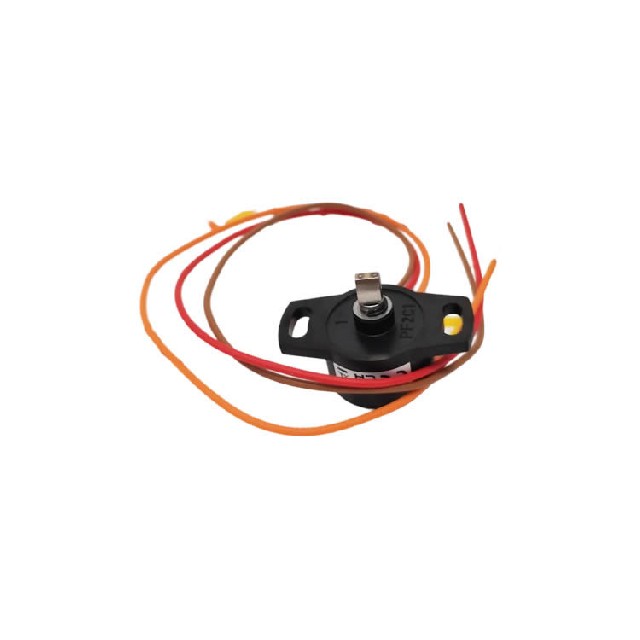

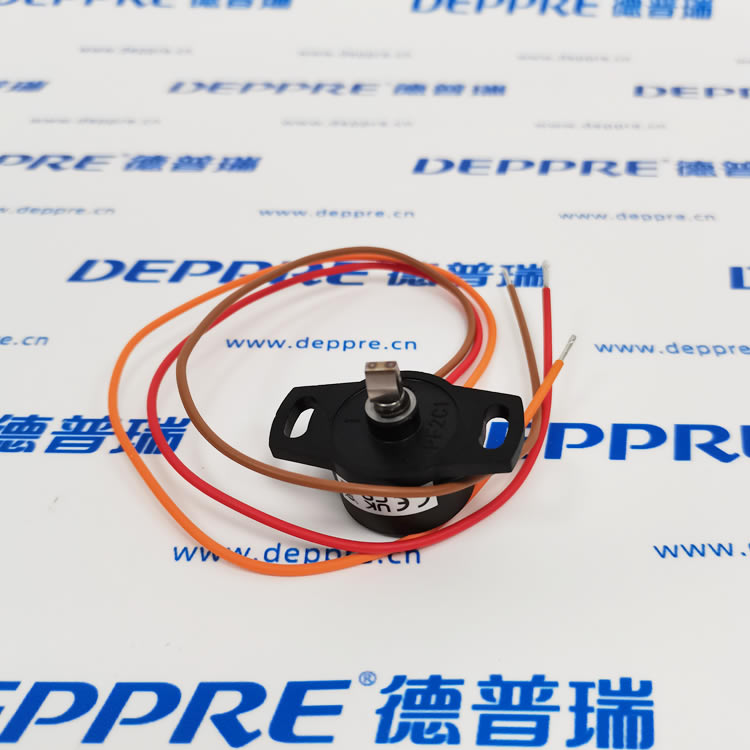

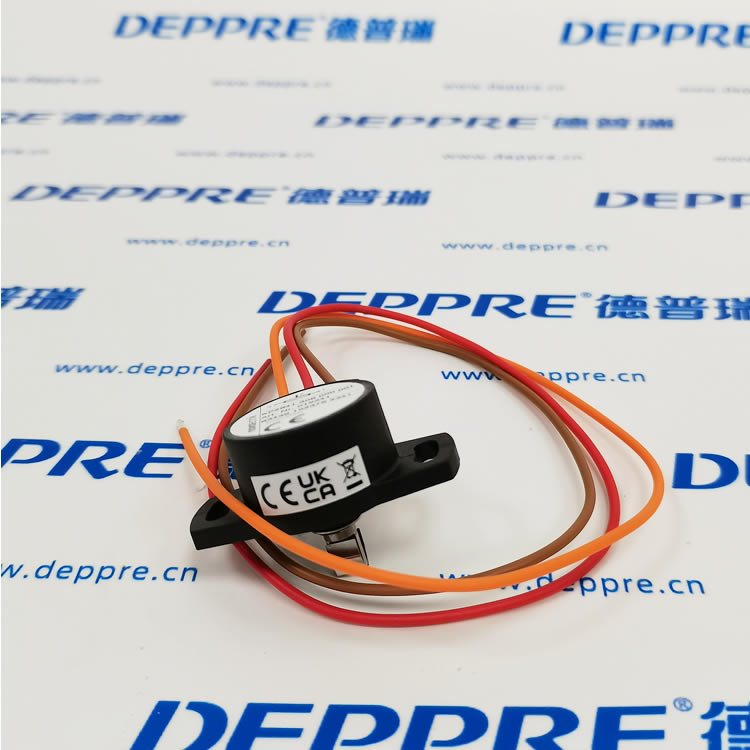

NOVOTECHNIK SP2841‑308‑000‑001（角度电位计传感器）

型号：SP2841‑308‑000‑001品牌：德国 NOVOTECHNIK（诺沃泰克）一句话定位：SP2800 系列、308° 电气角、5kΩ、推挽式耦合、IP65 防护、导电塑料角度传感器，用于阀门 / 执行器角度反馈。

一、核心参数

• 电气角度：308°（机械 360°）

• 电阻值：5 kΩ（公差 ±20%）

• 线性度：±0.3%（独立线性）

• 输出信号：电阻式（电位器）

• 轴类型：推挽式耦合（push‑on coupling，D 型）

• 防护等级：IP65（防尘防喷水）

• 温度范围：‑40℃ ～ +120℃（短时 150℃/1h）

• 最大电压：42 VDC；推荐电流 <1 μA

• 寿命：50 × 10⁶ 次动作

• 振动：5～2000 Hz，20 g

• 重量：约 35.5 g

• 出线：300 mm 长 3 芯电缆

二、型号解析

• SP2841：系列型号（SP2800，41 = 推挽轴 + IP65）

• 308：电气角度 308°

• 000：标准电阻 5kΩ、单通道

• 001：电缆出线、标准端子

• 物料号：019541

三、结构与材质

• 外壳：耐高温工程塑料（PPS‑GF）

• 轴：不锈钢（1.4305）

• 电阻体：导电塑料（长寿命、低噪声）

• 电刷：贵金属多触点（低接触电阻、耐磨）

• 安装：长圆孔，方便对中调整

四、典型应用

• 工业阀门：蝶阀、球阀、风阀角度反馈（如 EBRO 执行器配套）

• 气动执行器：90° 角行程位置监测

• 工程机械：转向、摆臂角度测量

• 自动化设备：旋转位置闭环控制

五、配套与选型要点

• 供电：5～24 VDC（分压采样）

• 信号采集：PLC 模拟量模块（0～5 V 或 0～10 V）

• 安装匹配：推挽轴内径 Ø10 mm，直接套在执行器轴上

• 替代型号：SP2831‑308‑000‑001（6 mm 光轴，IP65）
