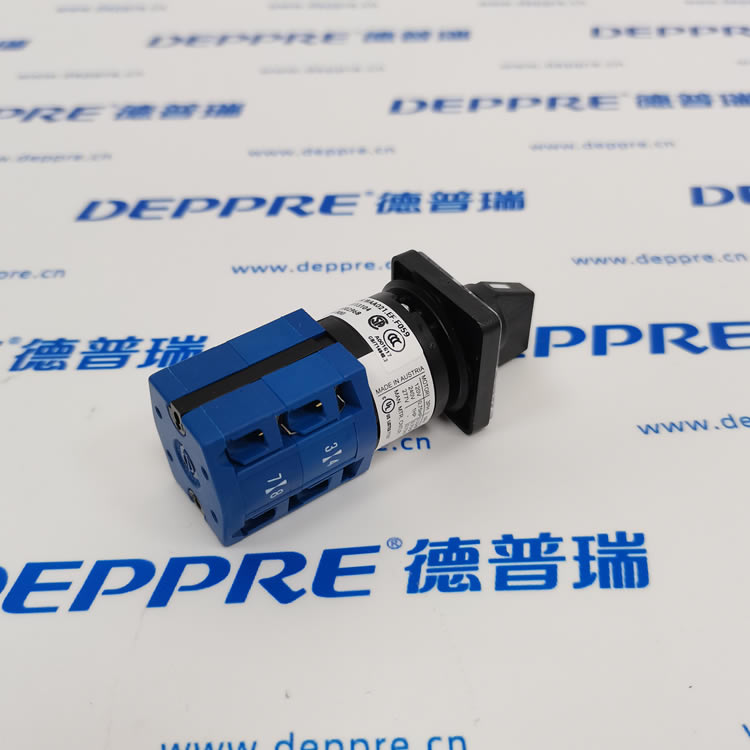

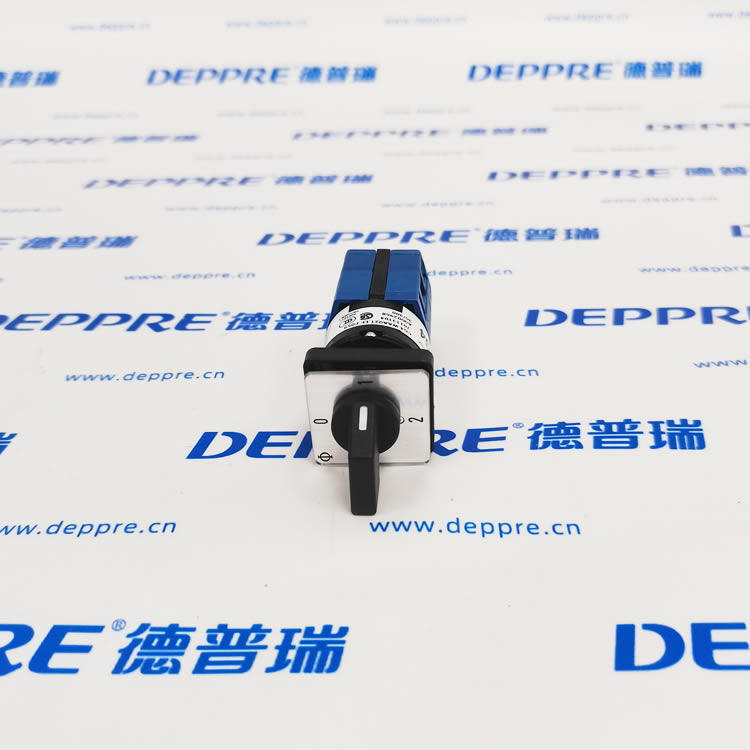

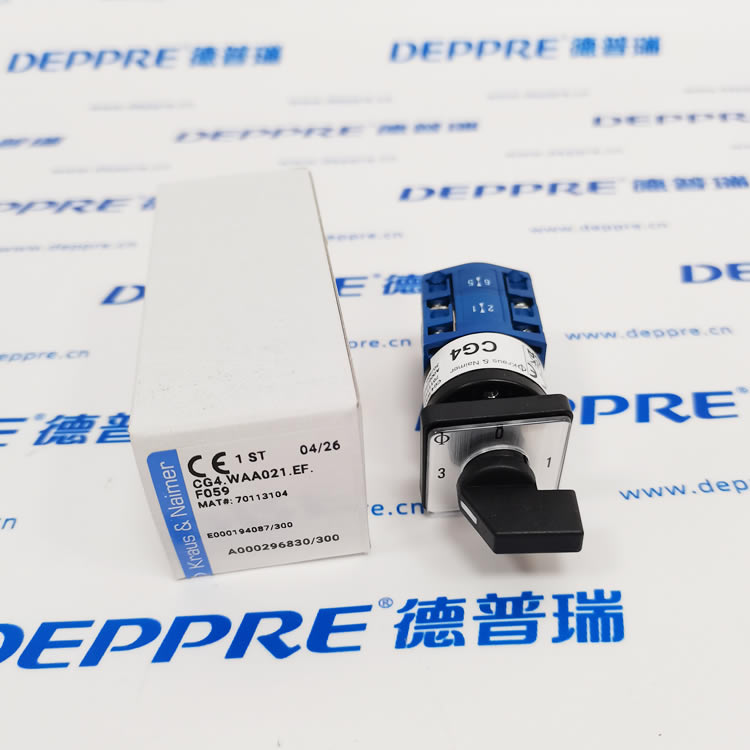

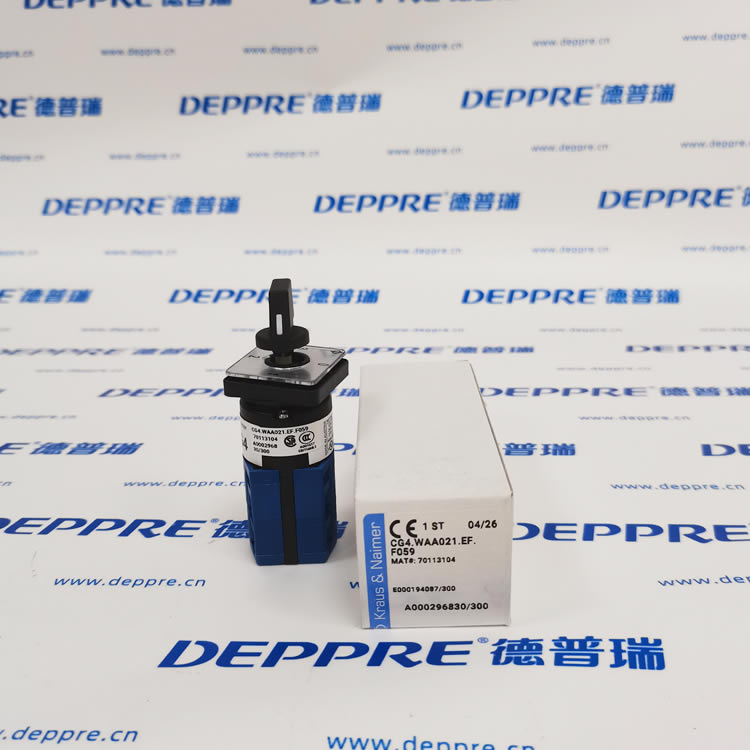

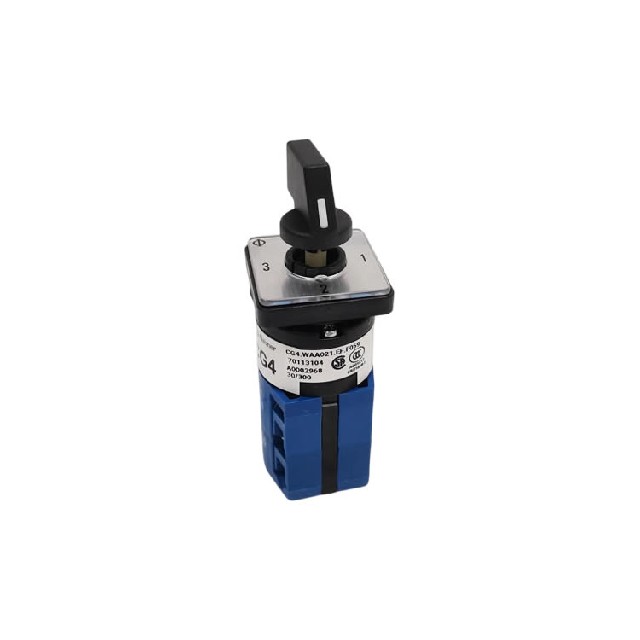

KRAUS&NAIMER CG4.WAA021.EF.F059（蓝系列 CG4 微型凸轮开关）

型号：CG4.WAA021.EF.F059（奥地利原装，Blue Line）一句话定位：10A 热电流、2 极、WAA021 触点程序、EF 面板安装、F059 铭牌，用于2 档 (0-1) 切换 / 电源通断 / 小功率电机控制，镀金触点适配 24V 弱电 / 腐蚀环境。

一、基本信息

• 品牌：KRAUS&NAIMER（奥地利蓝系列）

• 系列：CG4（超紧凑 30×30mm，面板安装）

• 结构：2 极、镀金触点（1μm Au）、银合金基座

• 安装：EF = 面板安装（开孔 30×30mm）

• 手柄：标准短手柄，90° 切换角度（0-1 档）

• 重量：约 60g

二、电气参数（IEC 60947-3）

• 热电流 Ith：10A（AC-1）

• 工作电压：≤690V AC，≤440V DC

• 电机控制：AC-3 2.2kW（380/440V）

• 触点形式：2 极、单刀、0-1 通断（WAA021）

• 接触电阻：≤50mΩ（镀金，低电平可靠）

• 机械寿命：≥10 万次；电气寿命：≥5 万次（10A）

三、型号解析（逐段拆解）

• CG4：系列 = 微型凸轮开关，尺寸 30×30mm，10A

• WAA021：触点程序 = 2 极、0-1 档、2 个闭合点（1-2,3-4）

• EF：安装方式 =面板安装（Front Panel）

• F059：铭牌标识 = 0-1 档位标注

四、触点与档位（WAA021）

• 档位：0（断）→1（通），90° 旋转

• 触点表（X = 闭合）：

  表格

  位置	1-2	3-4
  0	-	-
  1	X	X

  端子：1/2（极 1）、3/4（极 2），螺钉接线（0.5–2.5mm²）

五、典型应用

• 控制柜电源总开关（2P 通断）

• 24V 弱电回路 / PLC 输出隔离（镀金触点防氧化）

• 小功率电机启停控制（≤2.2kW）

• 仪表 / 传感器回路切换
