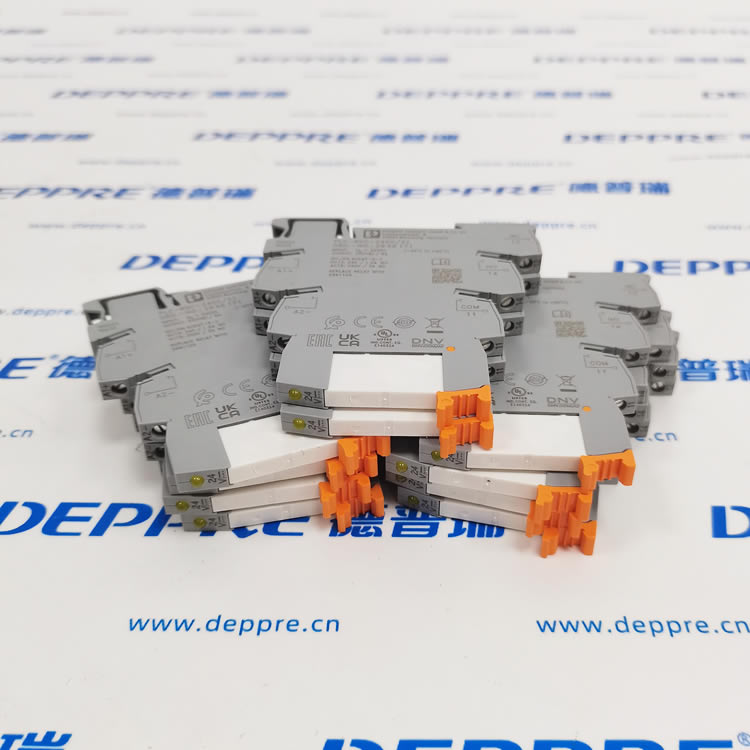

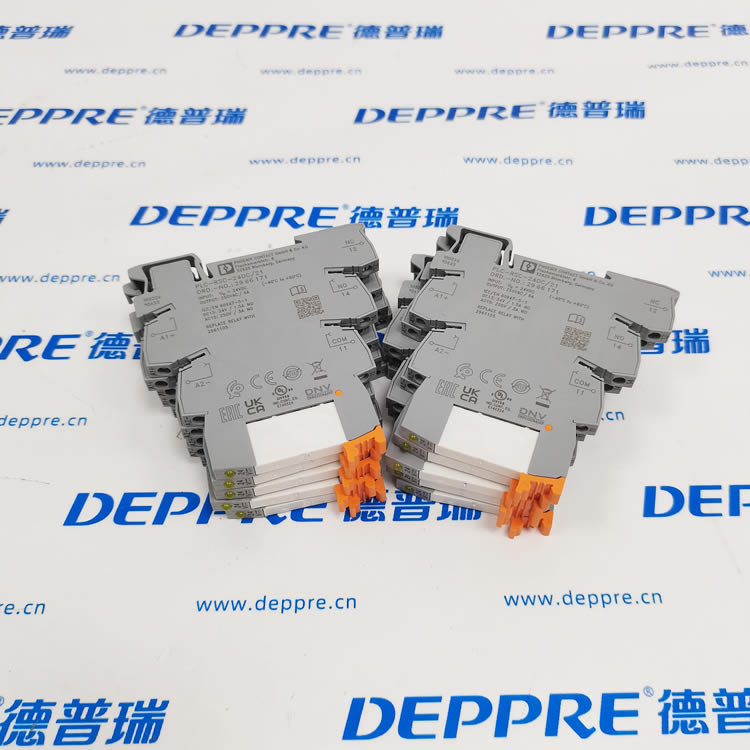

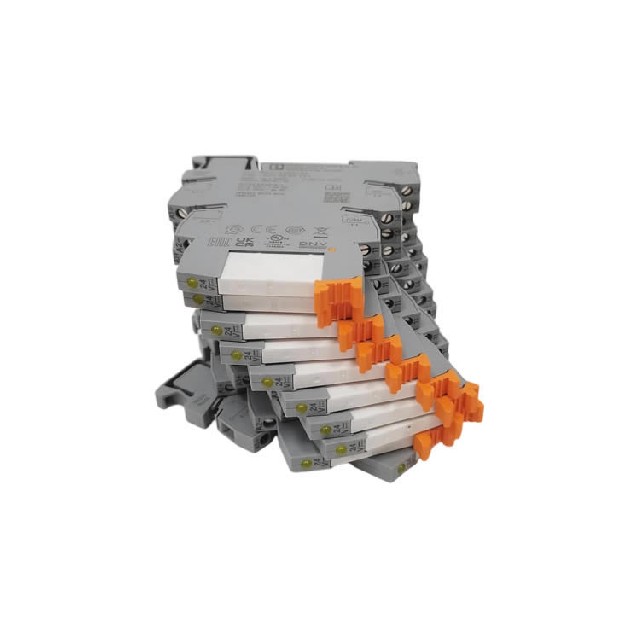

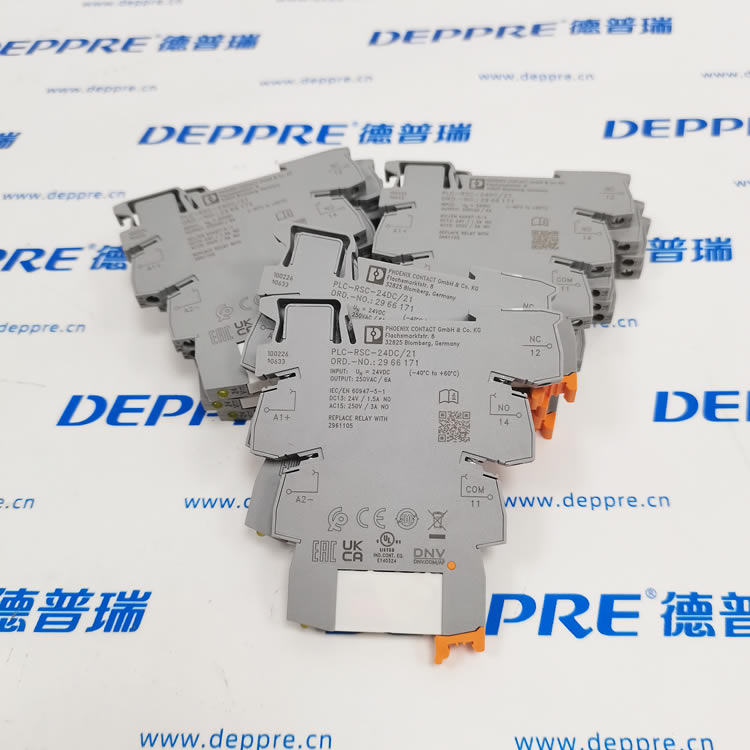

PHOENIX CONTACT PLC‑RSC‑24DC/21（菲尼克斯 薄型继电器模块）

型号：PLC‑RSC‑24DC/21 一句话定位：24VDC 控制、1 转换触点（1PDT）、薄型 14mm、螺钉接线、DIN 导轨安装、线圈‑触点 4kV 隔离，用于 PLC 信号放大与负载隔离。

一、基本信息

• 品牌：PHOENIX CONTACT（菲尼克斯）

• 系列：PLC‑INTERFACE（薄型继电器模块）

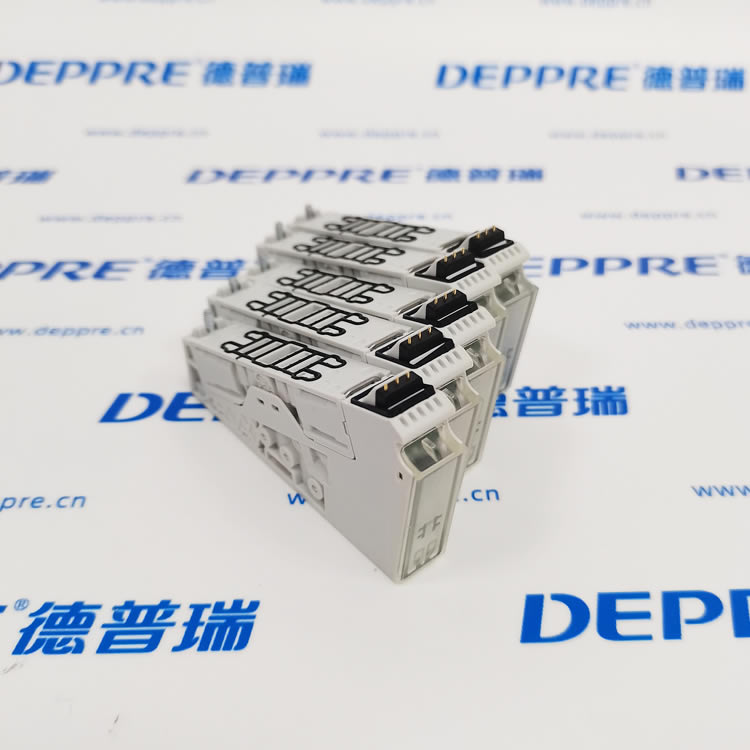

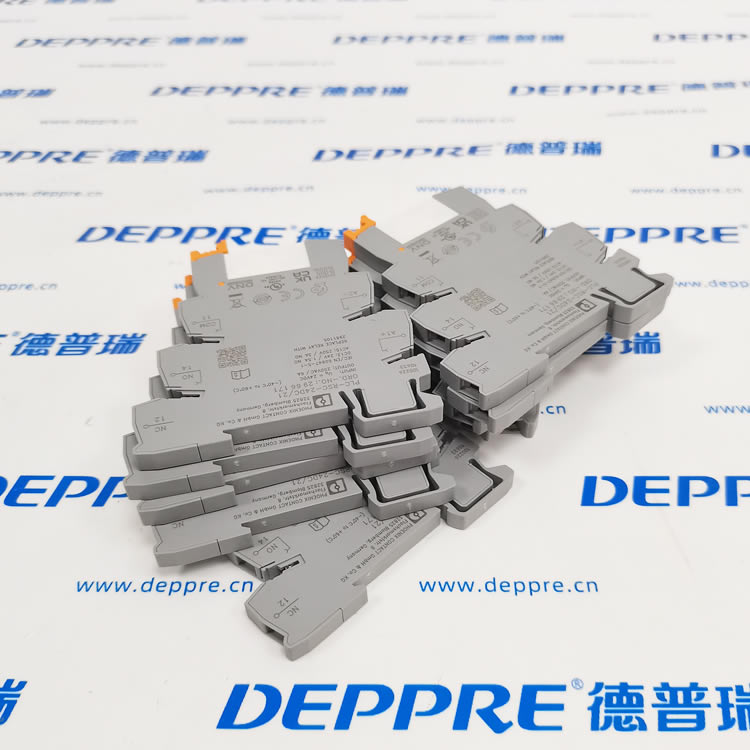

• 结构：底座 PLC‑BSC‑24DC/21 + 插拔式继电器

• 触点：1 路转换触点（1NO+1NC）

• 安装：NS 35/7.5 DIN 导轨

• 接线：螺钉端子

• 宽度：14 mm（薄型，节省空间）

• 重量：约 22 g

二、控制侧（线圈）参数

• 额定电压：24 V DC

• 电压范围：18.5 ～ 33.6 V DC（20℃）

• 额定电流：9 mA @24VDC

• 功耗：0.22 W

• 动作 / 复位时间：≈5 ms / ≈8 ms

• 保护：反极性保护、续流二极管、黄色 LED 状态指示

• 绝缘耐压：4 kV AC（线圈 ↔ 触点，1 min）

三、负载侧（触点）参数

• 触点形式：1 转换触点（AgNi 合金）

• 最大开关电流：6 A（250 V AC，阻性）

• 最大开关功率：1500 VA（AC）、140 W（24 V DC）

• 最小负载：10 mA / 12 V

• 机械寿命：2×10⁷ 次

• 电气寿命：1×10⁵ 次（6 A / 250 V AC）

• 短路耐受：200 A（条件短路电流）

四、环境与安全

• 工作温度：‑40℃ ～ +60℃

• 防护等级：IP20（端子侧）

• 过压等级：III；污染等级：3

• 认证：CE、UL、cUL、CSA
