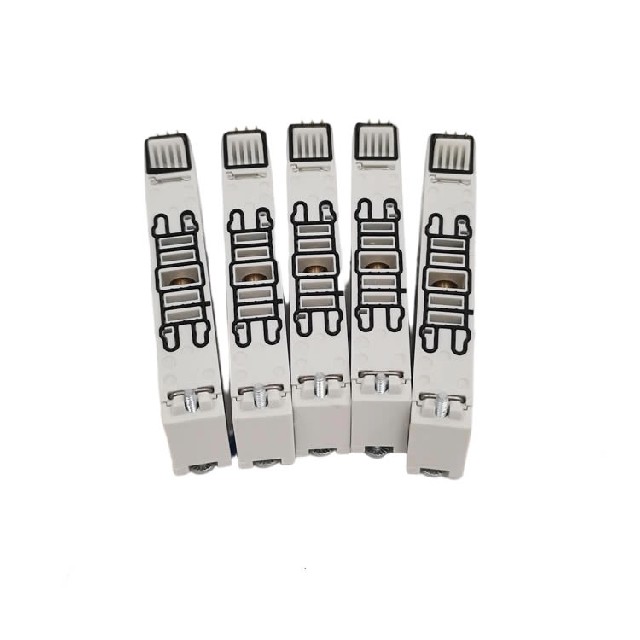

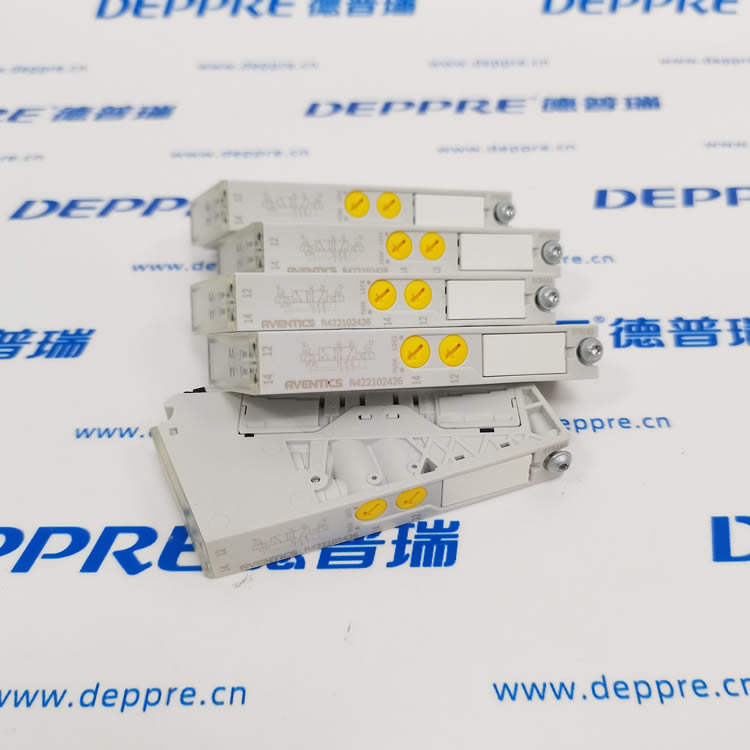

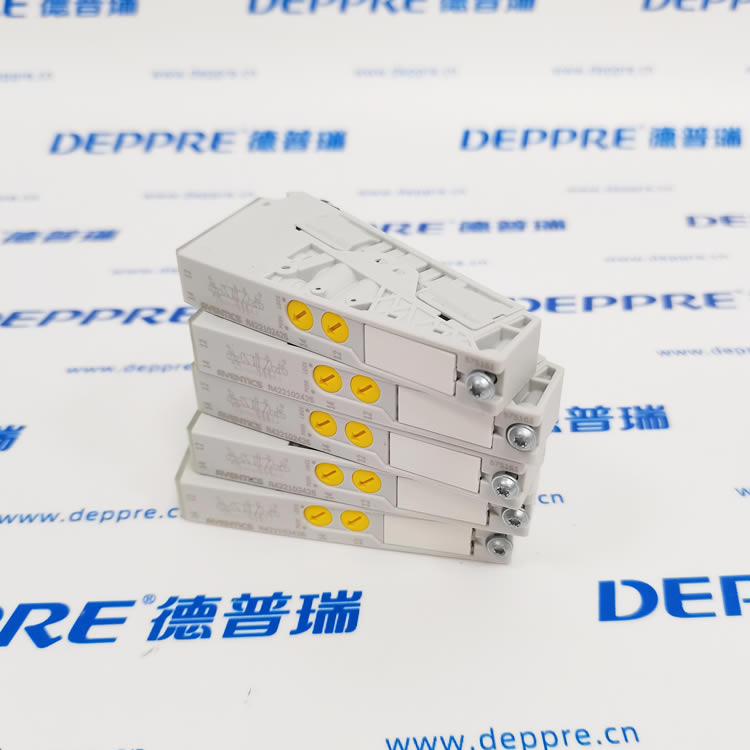

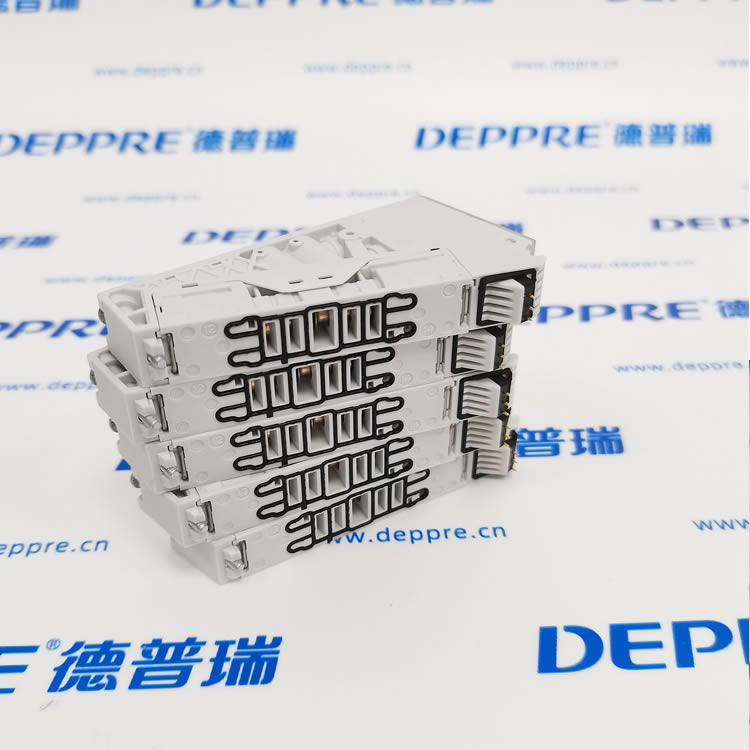

AVENTICS R422102426（AV03 系列 5/2 二位五通双线圈电磁阀）

官方全称：AV03‑5/2‑VT00‑024VDC‑LOC一句话定位：24VDC、5/2 二位五通、双线圈、外部先导、底板安装、超紧凑小流量型，用于双作用气缸的伸出 / 缩回控制（无中停）。

一、基本信息

• 品牌：AVENTICS（安沃驰，Emerson 旗下）

• 型号：R422102426

• 系列：AV03（超紧凑，流量低于 AV05）

• 功能：5/2 二位五通、双线圈（双侧操作）

• 安装：底板连接（阀岛集成）

• 阀体：玻纤增强聚酰胺（尼龙）

• 密封：NBR/HNBR

• 重量：约 0.048 kg

二、电气参数

• 工作电压：24 V DC

• 电压范围：‑10% ～ +10%

• 线圈功率：0.55 W（低功耗）

• 暂载率：100%（连续）

• 状态指示：黄色 LED（通电 / 动作）

• 防护等级：IP65（接线端）

• 电气接口：标准工业插座（DIN 43650）

• 保护：Z‑二极管、反极性保护

三、气动参数

• 换向功能：5/2 二位五通，双线圈

• 阀芯结构：滑阀、正重叠、软密封

• 额定流量 Qn：300 l/min（标准状态）

• 工作压力：‑0.9 ～ 10 bar（真空～高压）

• 先导控制：外部先导，3 ～ 8 bar

• 手动操作：锁定式手动按钮（LOC）

• 响应时间：开 8 ms / 关 8 ms（极快）

• 介质：压缩空气（过滤 40μm、含油量 0–5 mg/m³）

四、环境与机械

• 工作温度：‑10℃ ～ +60℃（介质 / 环境）

• 安装：底板安装（阀岛组合）

• 尺寸：超紧凑（比 AV05 小约 30%）

五、型号解析（R422102426）

• R422：AV03/AV05 系列双线圈阀

• 102：AV03 平台、外部先导、底板连接

• 426：24VDC、5/2 双线圈、带锁定手动（LOC）
