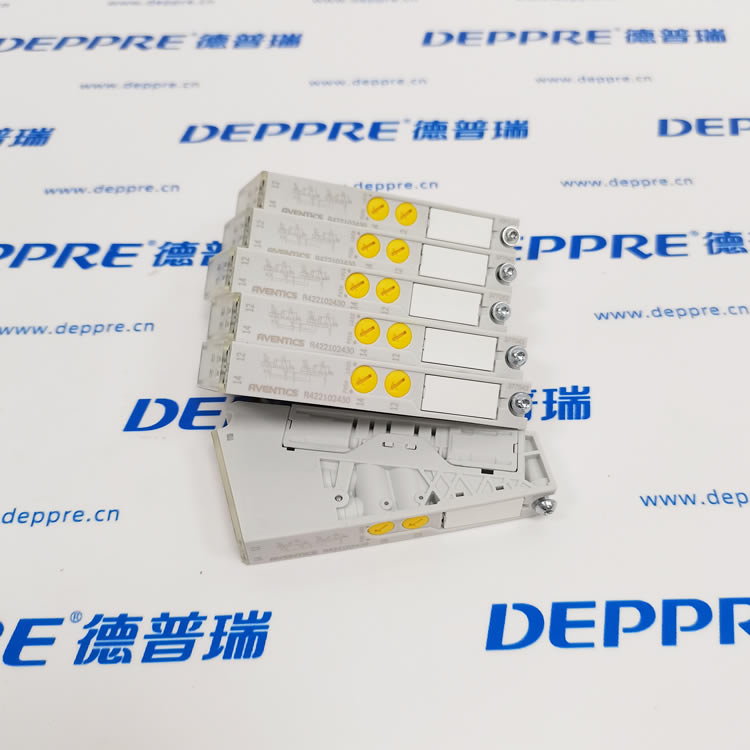

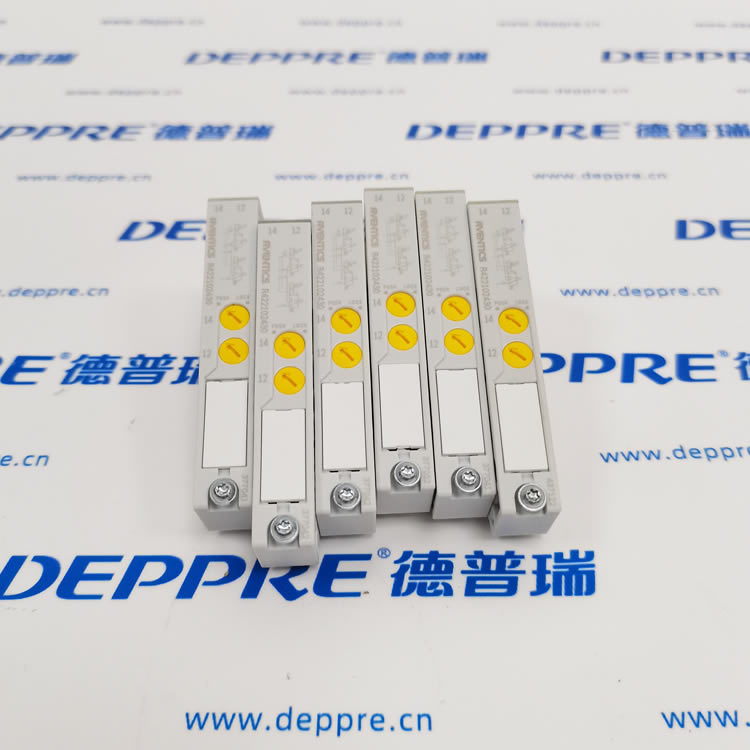

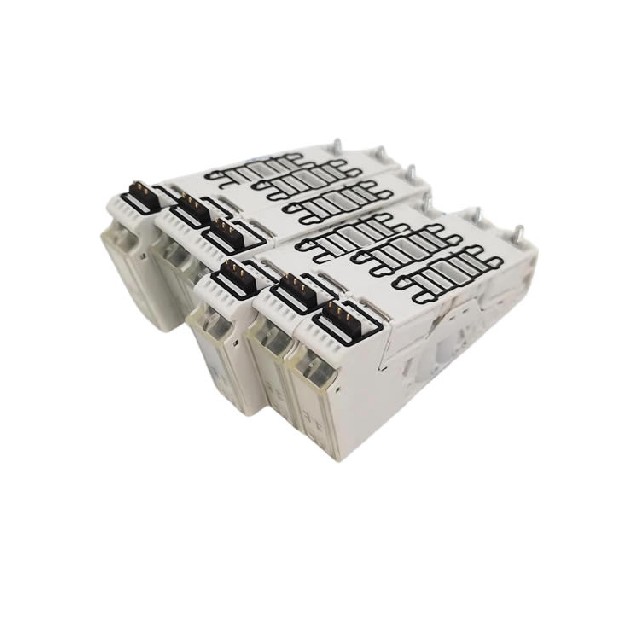

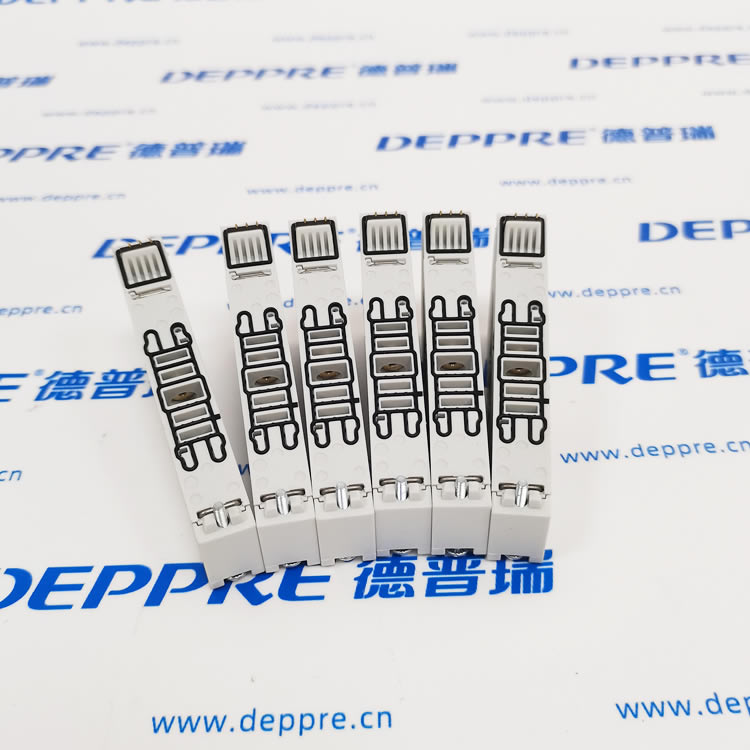

AVENTICS R422102430（AV03 系列 2×3/2 双线圈电磁阀）

官方型号全称：AV03‑3/2CC‑VT00‑024VDC‑LOC一句话定位：24VDC、2×3/2（双二位三通）、双线圈、外部先导、底板安装、小型低流量型，用于双独立单作用气缸或双气路控制。

一、基本信息

• 品牌：AVENTICS（安沃驰，Emerson 旗下）

• 型号：R422102430

• 系列：AV03（比 AV05 更小、流量更低）

• 功能：2×3/2 二位三通、双线圈、常闭 / 常闭（NC/NC）

• 安装方式：底板连接（阀岛集成）

• 阀体材质：玻纤增强聚酰胺（尼龙）

• 密封材质：NBR/HNBR

• 重量：约 0.03 kg（超轻）

二、电气参数

• 工作电压：24 V DC

• 电压范围：‑10% ～ +10%

• 线圈功率：0.55 W（低功耗）

• 暂载率：100%（连续工作）

• 状态指示：黄色 LED（通电 / 动作）

• 防护等级：IP65（接线端）

• 电气接口：标准工业插座

三、气动参数

• 换向功能：2×3/2 二位三通，双线圈（双侧操作）

• 阀芯结构：滑阀、正重叠、软密封

• 额定流量 Qn：300 l/min（标准状态）

• 工作压力：‑0.9 ～ 10 bar（真空～高压）

• 先导控制：外部先导，3 ～ 8 bar

• 手动操作：锁定式手动按钮（LOC）

• 适用介质：压缩空气（过滤 40μm、含油量 0–5 mg/m³）

四、环境与机械

• 工作温度：‑10℃ ～ +60℃（介质 / 环境）

• 安装：底板安装（阀岛组合）

• 尺寸：比 AV05 更小（超薄紧凑）

五、型号解析（R422102430）

• R422：AV03/AV05 系列双线圈阀

• 102：AV03 平台、外部先导、底板连接

• 430：24VDC、2×3/2、带锁定手动（LOC）
