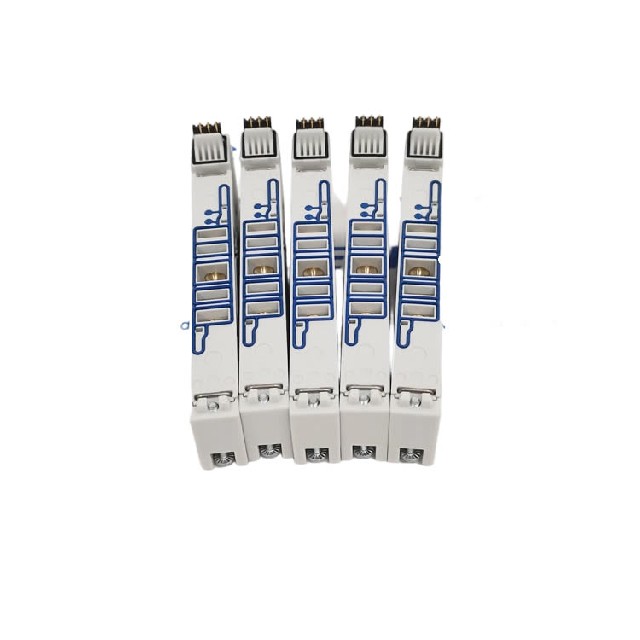

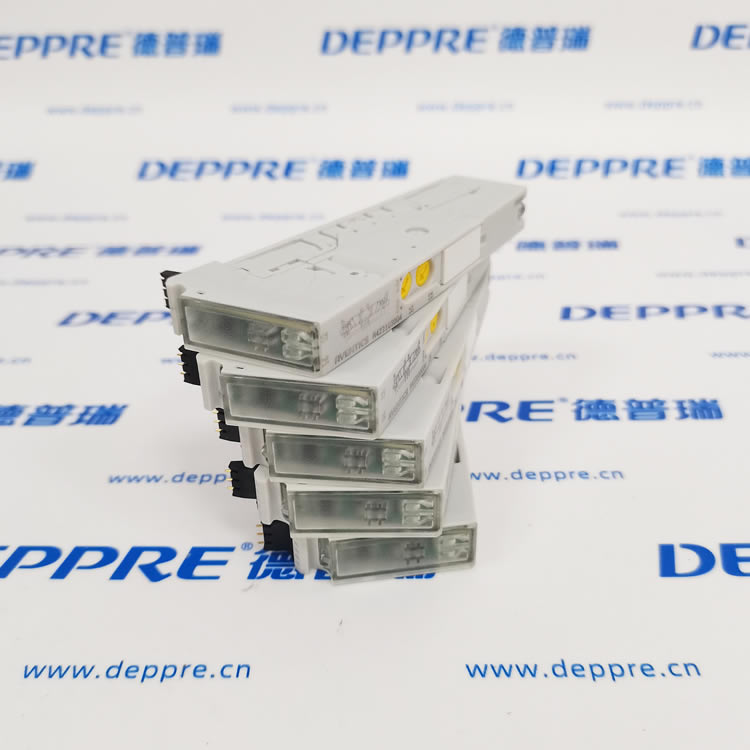

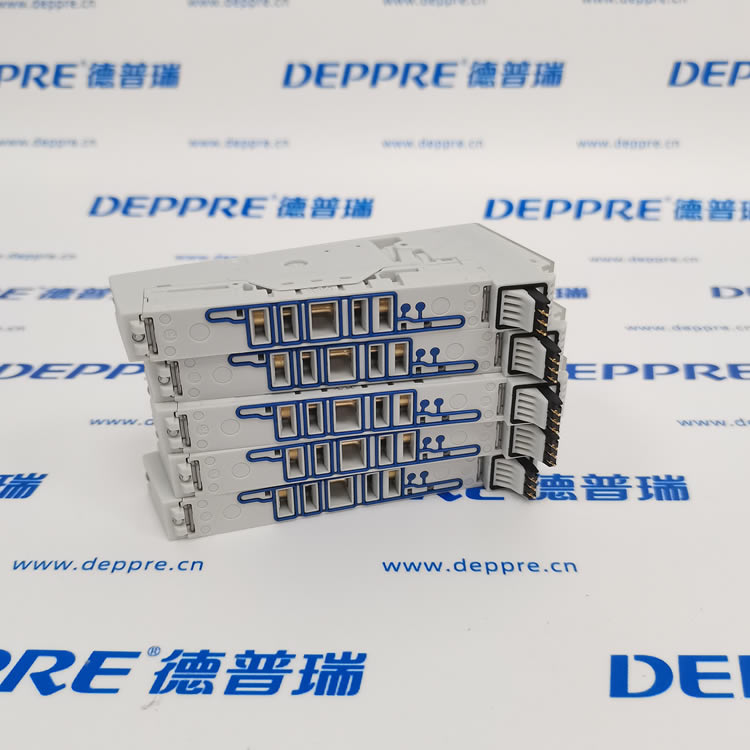

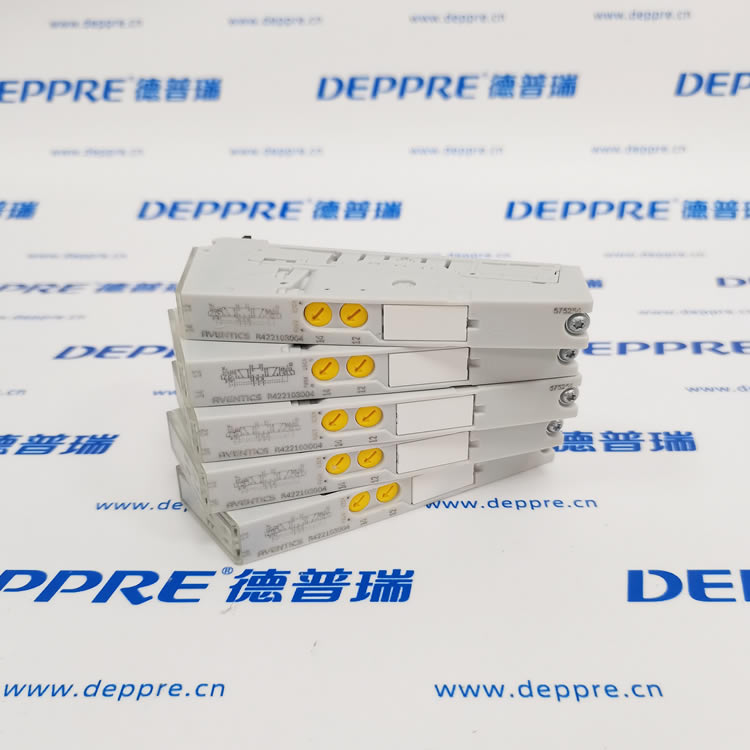

AVENTICS R422103004（AV05 系列 5/3 三位五通电磁阀）

官方全称：AV05-5/3CC-VT00-024VDC-LOC一句话定位：24VDC、三位五通、中位封闭、双线圈、外部先导、底板安装，用于双作用气缸的中停 / 保压控制。

一、基本信息

• 品牌：AVENTICS（安沃驰，Emerson 旗下）

• 型号：R422103004

• 系列：AV05

• 功能：5/3 三位五通、双线圈、中位封闭（CC）

• 安装：底板连接（阀岛集成）

• 阀体：玻纤增强聚酰胺（尼龙）

• 密封：NBR/HNBR

• 重量：约 0.075 kg

二、电气参数

• 工作电压：24 V DC

• 电压范围：‑10% ～ +10%

• 线圈功率：0.55 W（低功耗）

• 暂载率：100%（连续）

• 状态指示：黄色 LED（通电 / 动作）

• 防护等级：IP65（接线端）

• 电气接口：标准工业插座

三、气动参数

• 换向功能：5/3 三位五通，双线圈（双侧操作），中位封闭

• 阀芯结构：滑阀、正重叠、软密封

• 额定流量 Qn：650 l/min（1→2）；520 l/min（2→3）

• 工作压力：‑0.9 ～ 10 bar（真空～高压）

• 先导控制：外部先导，3 ～ 8 bar

• 手动操作：锁定式手动按钮（LOC）

• 介质：压缩空气（过滤 40μm、含油量 0–5 mg/m³）

四、环境与机械

• 工作温度：‑10℃ ～ +60℃（介质 / 环境）

• 安装：底板安装（阀岛组合）

• 尺寸：约 30×30×60 mm（超紧凑）

五、型号解析（R422103004）

• R422：AV05 系列双线圈阀

• 103：基础平台、外部先导、底板连接

• 004：24VDC、5/3 中位封闭、带锁定手动（LOC）

六、典型应用

• 工业自动化：双作用气缸的中间停止、位置保持、安全锁定

• 气动系统：需要中位保压 / 封闭、高频切换、阀岛集成

• 工况适配：24V 直流供电、手动锁定、IP65 防护、紧凑空间
