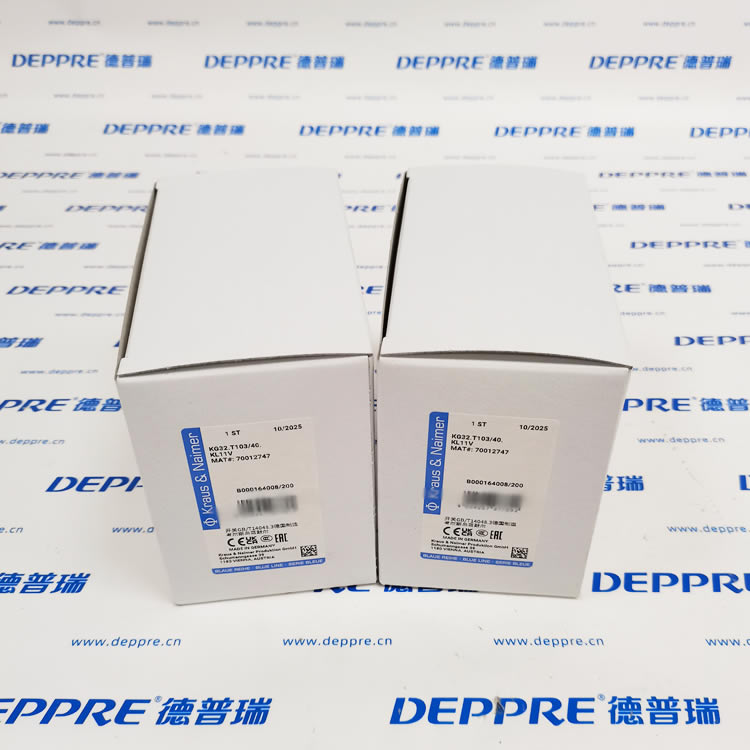

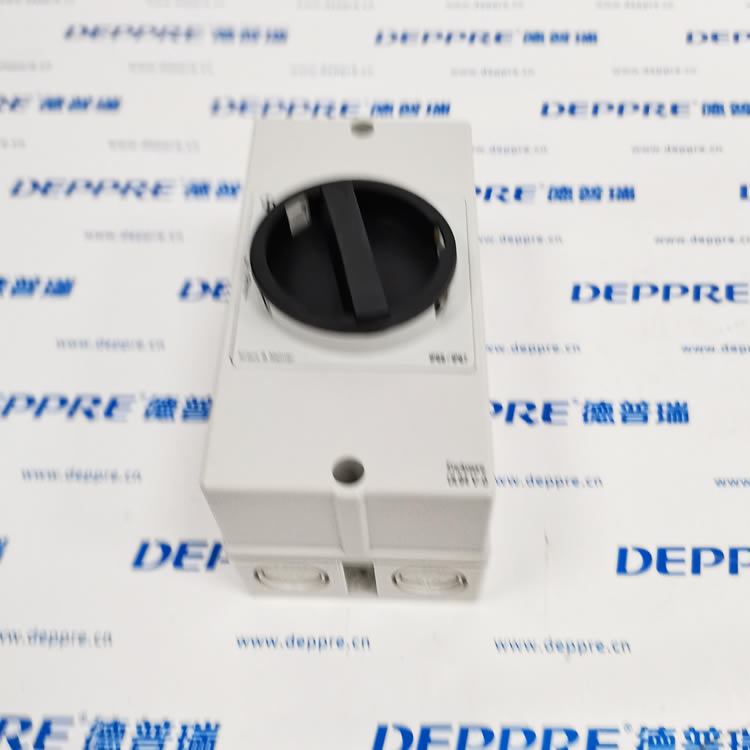

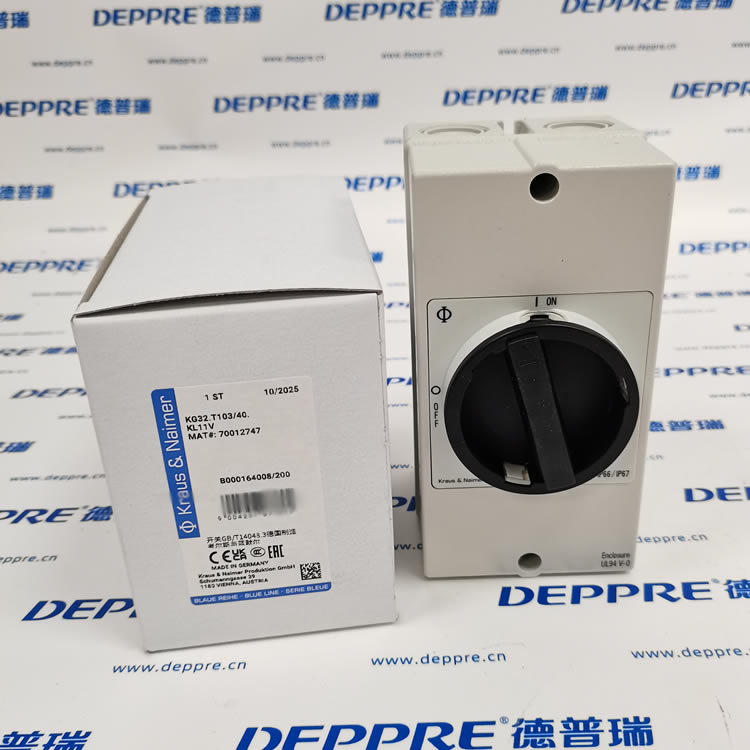

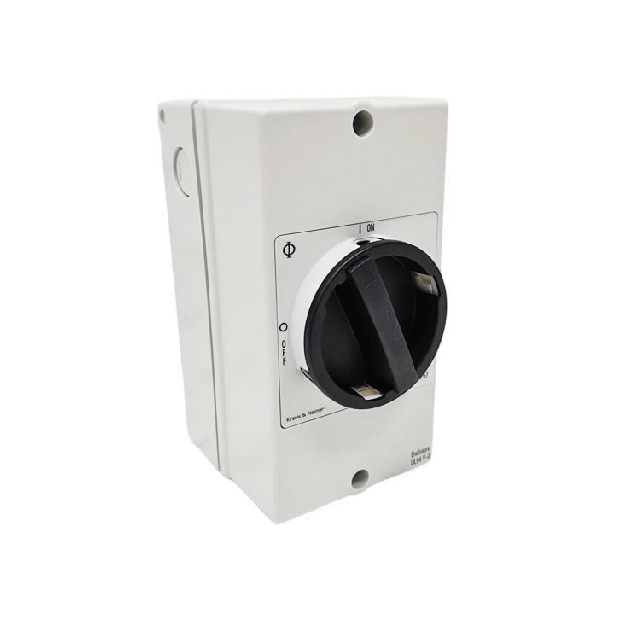

KRAUS&NAIMER KG32.T103/40.KL11V 奥地利蓝系列凸轮隔离开关

一、型号分段释义

1. KG32：K&N 蓝系列紧凑型主隔离开关，额定发热电流 32A标准本体

2. T103：凸轮程序编码：3 极、ON-OFF 两档位（0°OFF/90°ON）、单通断电源分断，无空档

3. /40：接线端子规格，螺钉压紧端子，适配线缆截面积≤4mm² 硬软线

4. KL11V：红黄急停型操作手柄（黄底座 + 红色手柄），OFF 位可挂锁上锁、面板前装结构，V = 标准面板安装型式

二、核心电气参数（IEC60947-3，AC380~440V/50Hz）

• 额定绝缘电压 Ui：690VAC，约定发热电流 Ith=32A

• AC-21A 阻性负载：32A；AC-23A 三相电机：11kW；AC-3 电机直接启动：7.5kW

• 端子防护 IP20，柜体面板正面 IP65 防尘防水；强制机械分断触头，满足设备安全隔离规范

• 机械寿命≥15 万次，银合金自洁触点，抗电弧、耐油污震动

三、安装尺寸

• 面板开孔：48×48mm 标准方孔，控制柜门板嵌入式四孔固定

• 操作转角：90°（OFF↔ON）；开关柜体深度约 62mm，背部直列式螺钉接线

四、产品关键特点

1. 急停安全型配色（红柄黄圈）：设备总电源安全隔离开关，符合欧盟机械安全 EN60204 标准，检修断电锁定防误合闸

2. KL11 手柄带挂锁孔：OFF 断电位置可加装挂锁 + 挂牌，杜绝误送电，机床强制安全标配

3. 强制分断结构：触头机械硬性分离，断开后极间爬电距离大，可靠实现电气隔离

4. 阻燃高强度壳体，潮湿、粉尘、油污车间环境耐用；无自带辅助触点（T103 程序不带辅点）

五、应用场景

数控机床、空压机、液压站、冷水机组、包装设备电控箱整机总电源安全主隔离开关，设备检修整机断电隔离。
