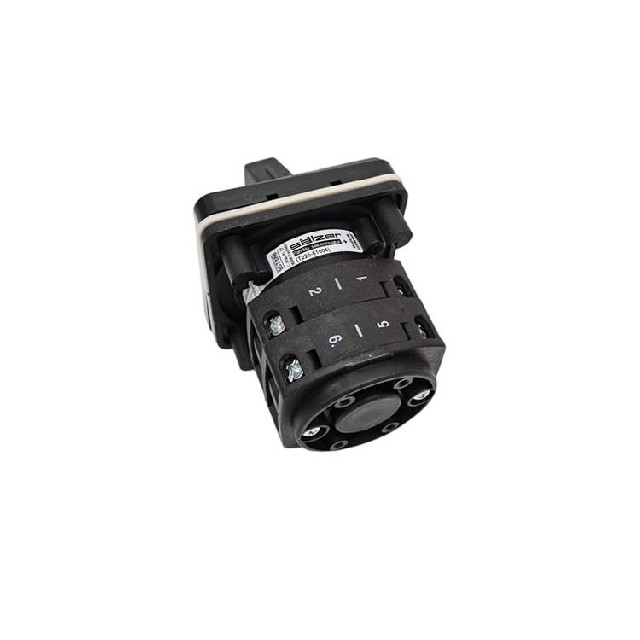

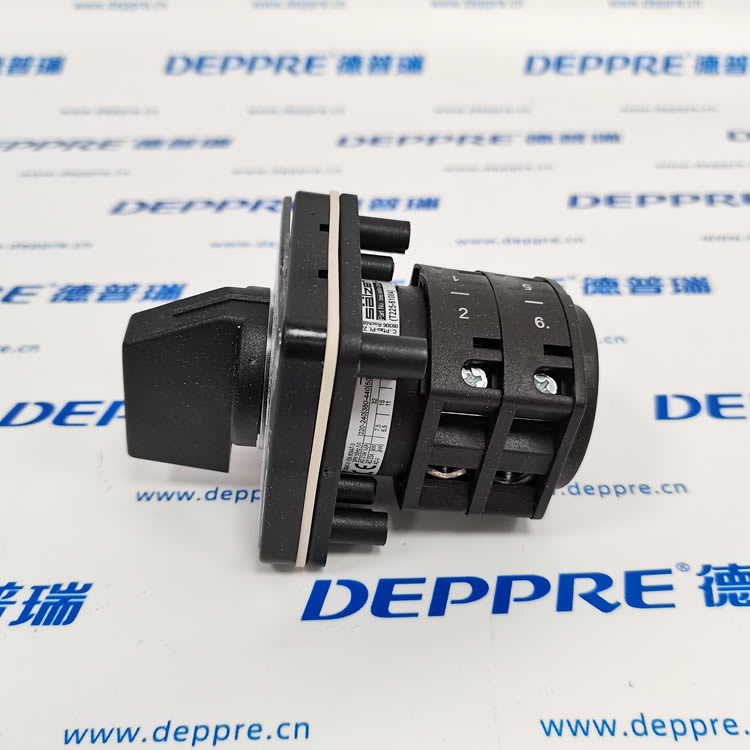

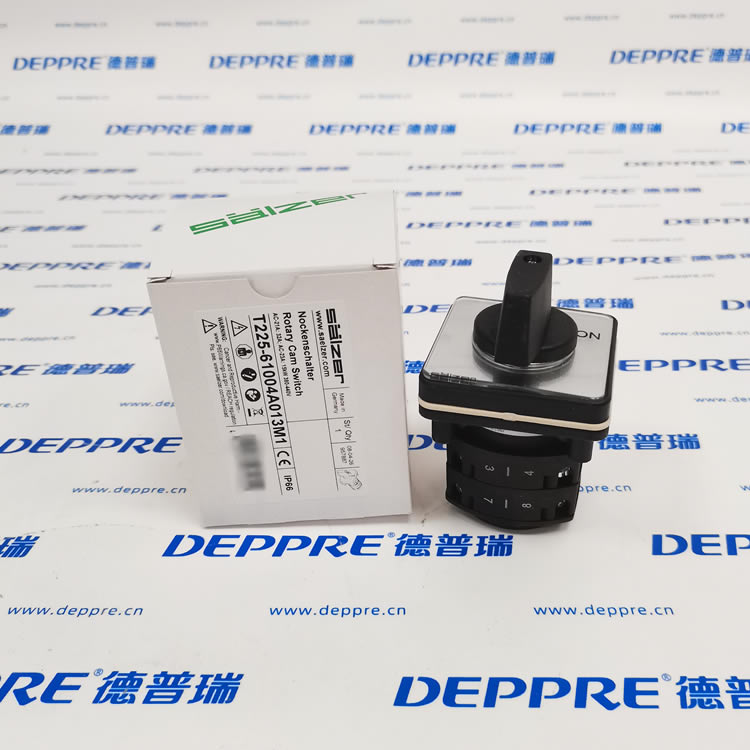

Salzer T225-61004A013M1 德国萨尔泽 凸轮转换开关

一、型号分段释义

• T225：系列型号，36×36mm 方孔面板安装紧凑型凸轮开关，AC-21A 额定 32A 标准款

• 61004：凸轮程序编码，双回路两路切换（Ⅰ/Ⅱ 电源切换），90° 旋转切换、无中间 OFF 空档

• A013：带1 开 1 闭辅助触点模块（A = 辅助触点、013 触点组态）

• M1：黑色外露 M 型标准手柄，可挂锁防误操作、面板前装四孔固定

二、电气参数（IEC60947-3，AC380~440V）

1. 主回路 AC-21A 阻性：32A；AC-23A 三相电机：11kW；AC-3 电机直启：7.5kW

2. 绝缘额定电压：690VAC；辅助触点：AC10 6A/250V

3. 操作转角：90°（工位 Ⅰ↔工位 Ⅱ），双路互锁切换、不能两路同时导通

4. 防护：面板正面 IP65，背部接线端子 IP20 手指防护

5. 机械寿命≥10 万次，银合金触点、耐电弧、适合频繁切换

三、安装尺寸

• 面板开孔：36mm×36mm 标准方孔，控制柜门板嵌入式安装

• 背部螺钉压紧端子，适配 0.75~6mm² 软硬铜线

四、产品特点

1. 两路电源互锁转换：常用 / 备用电源手动切换，机械联锁杜绝两路并联短路

2. 标配一开一闭无源辅助触点，可接 PLC 反馈档位信号（A013 自带辅点是此型号核心特征）

3. M 手柄带挂锁孔，切换后可上锁固定档位，防止现场误碰

4. 阻燃壳体，耐粉尘油污，机床 / 工控箱潮湿工况可用

五、应用场景

1. 设备双电源手动切换（市电 / 备用发电机）

2. 电机正反转、双回路泵组就地选择开关

3. 仪表、变频器输入电源回路切换，辅点做运行状态反馈
