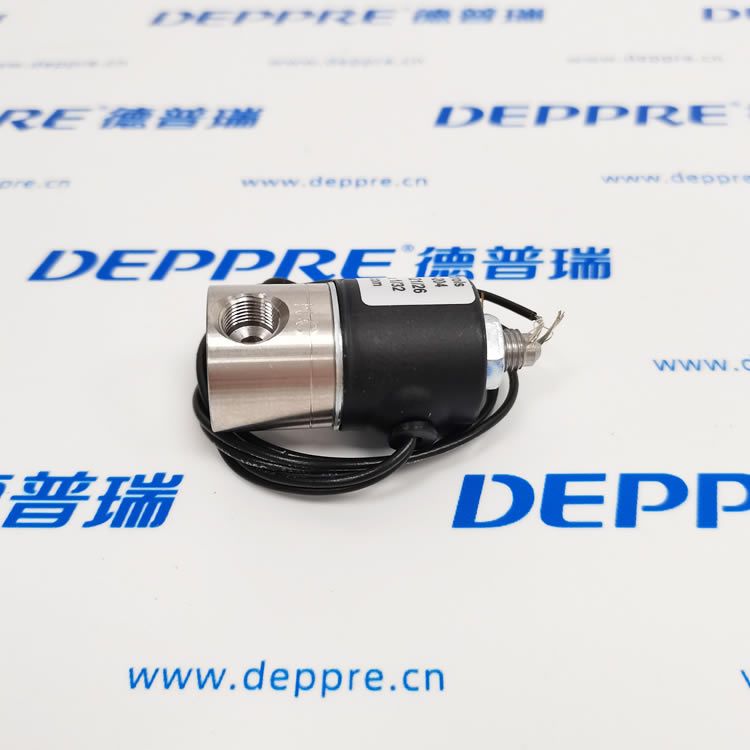

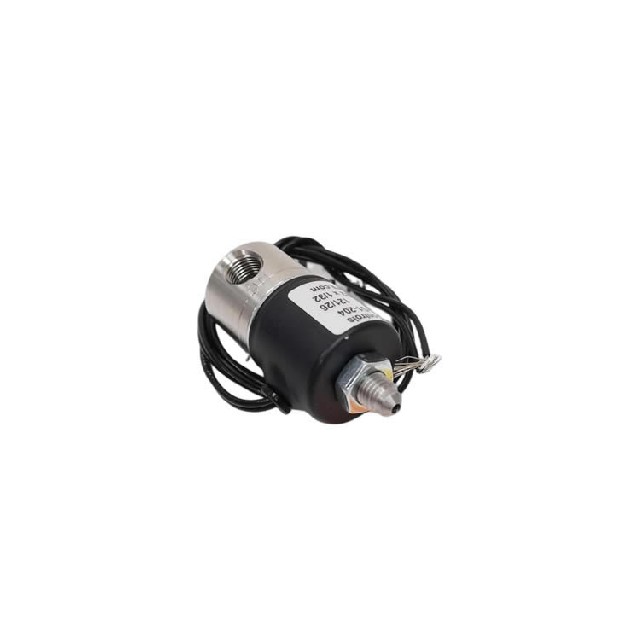

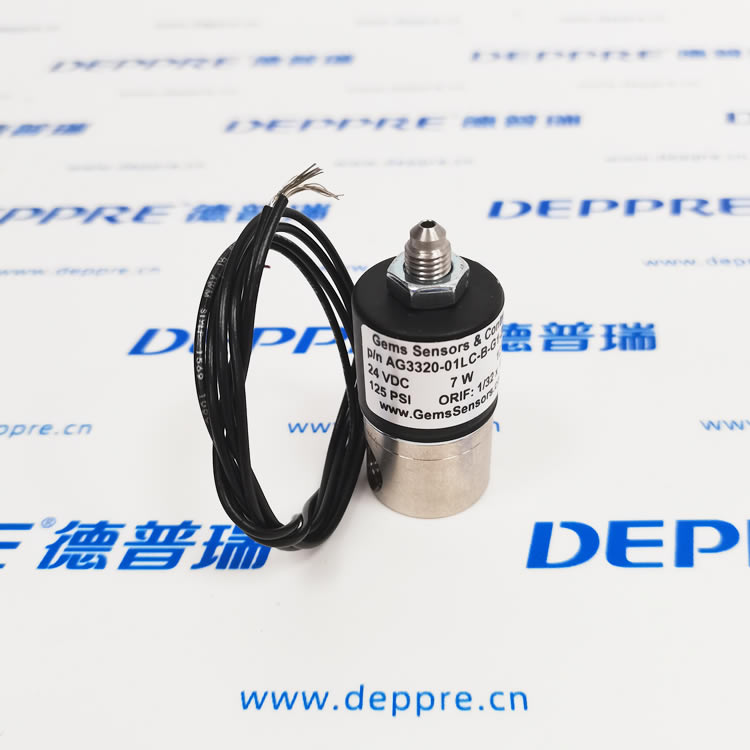

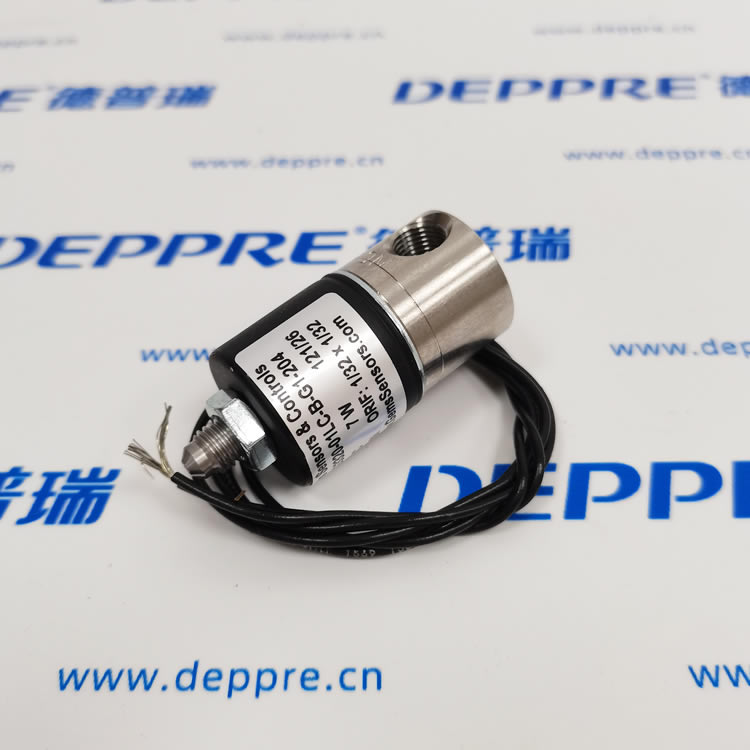

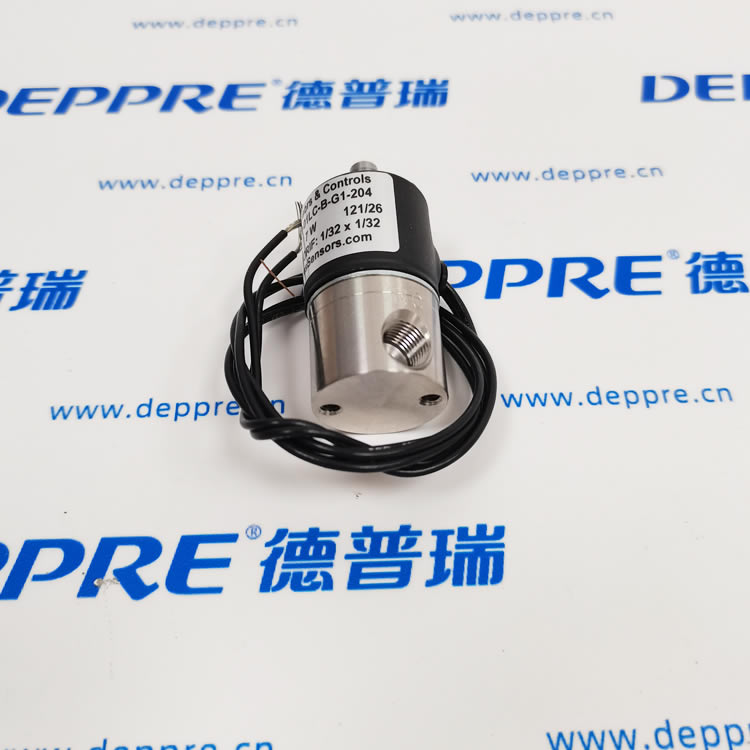

GEMS AG3320-01LC-B-G1-204 美国捷迈微型二位三通电磁阀（AG 系列）

一、型号分段释义

AG3320-01LC-B-G1-204

1. AG：Gems 新一代微型电磁阀系列（原 A 系列升级）

2. 3320：三通多功能换向阀、常闭 NC、阀体通径规格；33 = 三通通用型，20 = 流量规格

3. 01LC：

• 01：阀体 303 不锈钢本体

• LC：密封材质NBR 丁腈橡胶（Buna-N），适配空气、水、稀液压油

4. B：B 类线圈结构（绝缘绕包线圈，标准功耗）

5. G1：出线方式 = 橡胶护套出线、18 英寸 (457mm) PVC 引出线

6. 204：线圈电压 DC24V

二、核心技术参数

1. 流体参数

• 通路：3 通换向阀（3/2 NC 常闭），一进两出

• 接口：两端1/8"-27 NPT 内螺纹

• 最大工作压差 MOPD：1000PSI（≈69bar）

• 流量系数 Cv：0.065，KV≈0.056

• 适用介质：压缩空气、清水、润滑油、低腐蚀流体；禁强酸碱、丙酮

2. 电气参数

• 线圈：DC24V（204 代码），额定功耗 7W

• 绝缘等级：B 级，线圈耐温 130℃

• 防护：IP54（阀体不锈钢防水，引线密封）

• 工作温度：流体 - 10℃～+80℃，环境 - 20℃～+65℃

3. 机械参数

• 阀体：303 不锈钢，耐腐蚀、耐压

• 密封：NBR 丁腈橡胶

• 安装：螺纹直装 / 阀块集成安装，紧凑微型结构

三、产品特点

1. 小体积高压：阀体小巧，最高耐压 69bar，微型气动系统首选

2. 不锈钢阀体 + NBR 密封，油气水通用，抗介质腐蚀

3. 三通换向结构，单阀实现气源通断 / 气路切换，精简气路排布

4. 低功耗 7W 线圈，长时间通电不易过热，寿命≥千万次启闭

5. 原厂出线引线，免端子压接，现场接线便捷

四、典型应用

1. 医疗设备气动阀、实验室分析仪器气路控制

2. 小型空压机、润滑系统油路换向、液压微型控制回路

3. 半导体设备、自动化工装夹具气动切换、暖通加湿水路开关

五、同型号选配区分

• 密封：L=NBR、V=Viton 氟橡胶（耐油耐化学）

• 出线：G1 引线、M12 航空插头、直接接线端子

• 电压：204=DC24V、124=DC12V、AC 款另有代码
