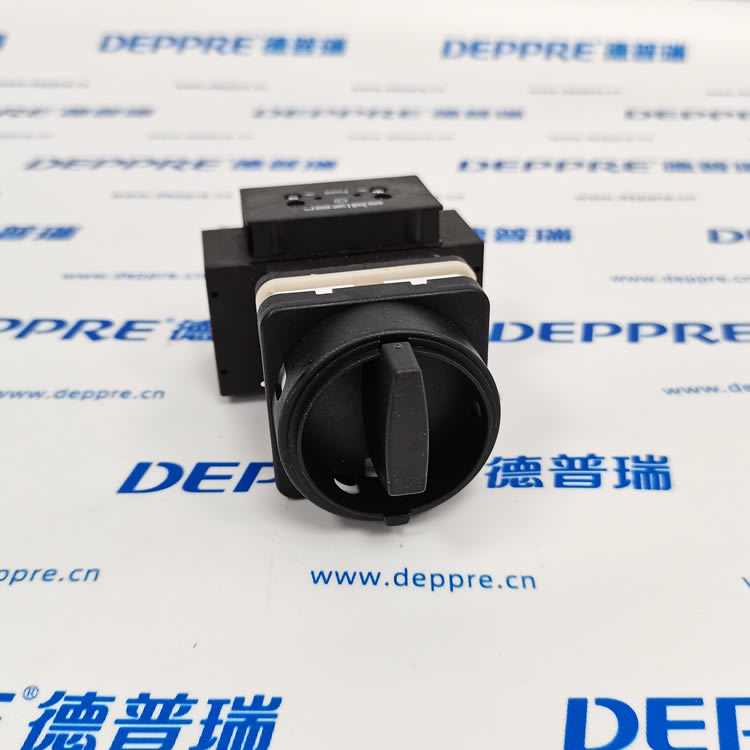

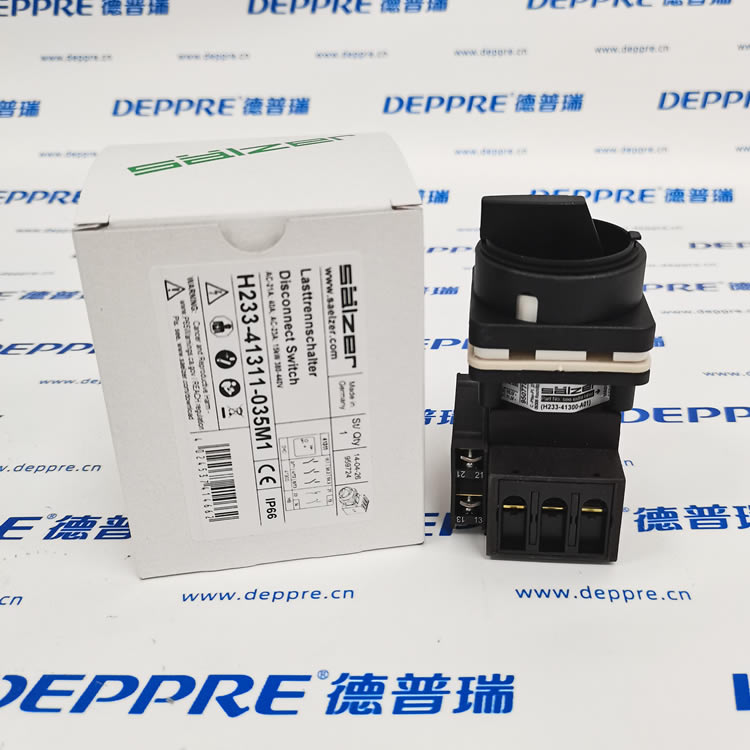

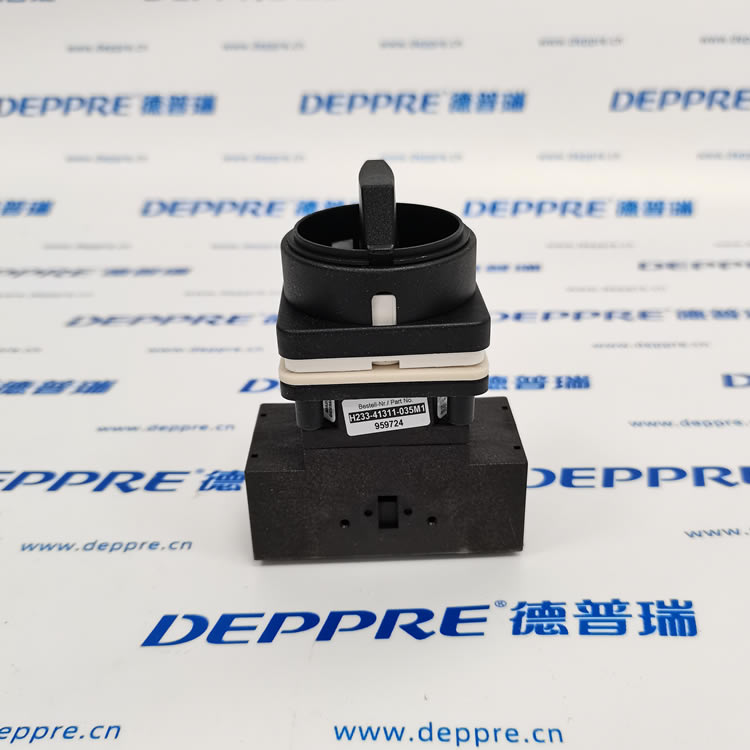

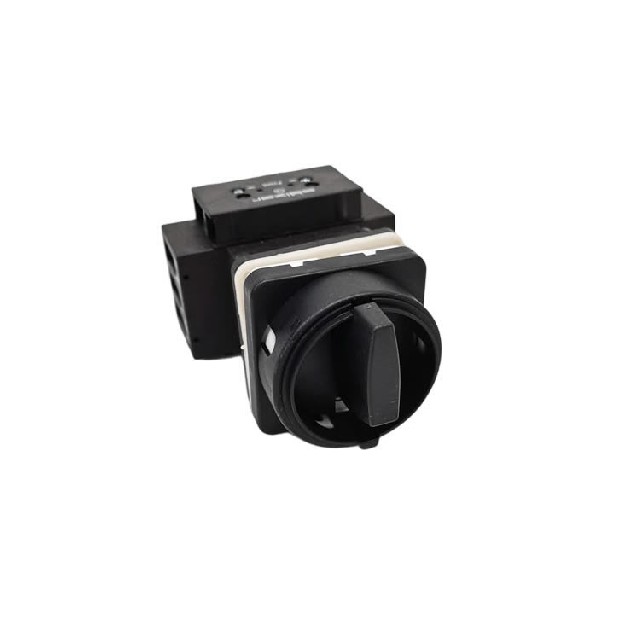

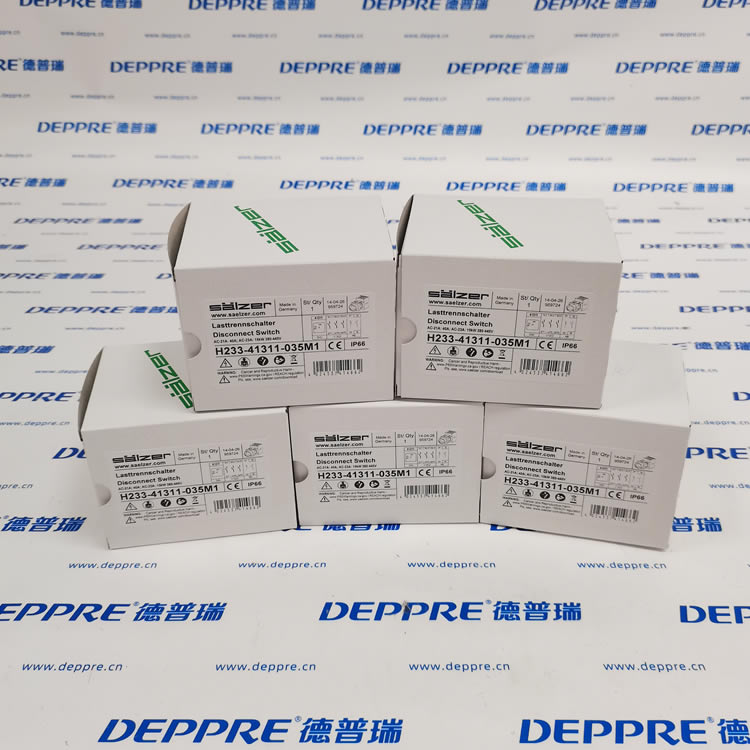

Salzer H233-41311-035M1 德国萨尔泽 3 极面板式主隔离开关

一、型号释义

• H233：48×48mm 方型面板安装紧凑型主开关系列

• 41311：凸轮程序：3 极、ON-OFF 两档通断、无内置辅助触点，90° 单行程旋转

• 035：AC-21A 额定电流35A

• M1：外露 M 型黑色操作手柄，ON/OFF 双位置均可挂锁上锁

二、电气参数（IEC60947-3，AC380～440V/50Hz）

1. AC-21A 阻性负载：35A

2. AC-23A 三相电机：15kW

3. AC-3 直接电机启停：11kW

4. 额定绝缘电压：690VAC；接线端子 IP20 防护，面板正面IP66 防尘防水

5. 机械寿命≥10 万次，强制机械分断触头，满足电气安全隔离要求

三、安装与结构尺寸

• 面板开孔：48mm×48mm 标准方孔，控制柜门板前置嵌入式安装

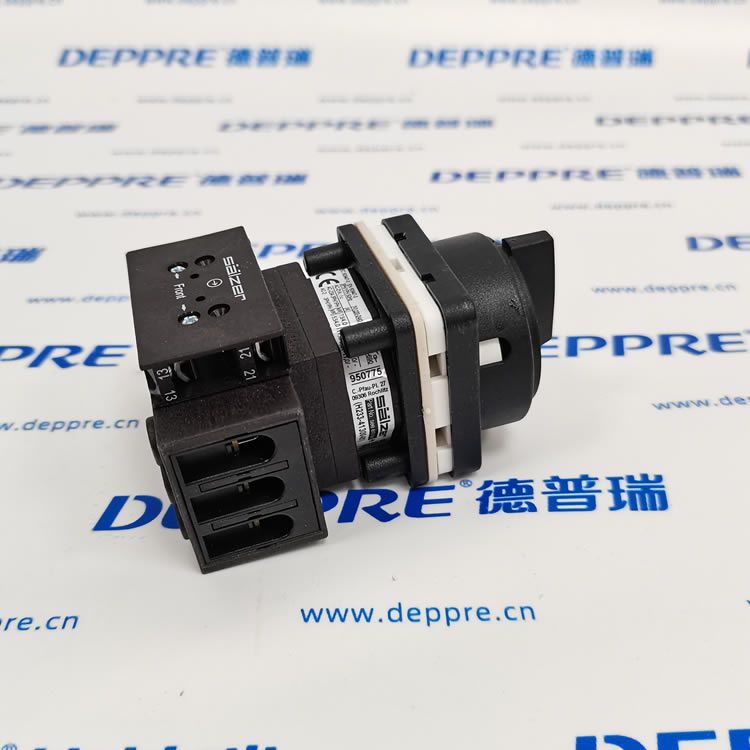

• 接线：背部螺钉压紧端子，适配软硬铜线；开关深度约 72mm

• 操作角度：90°（OFF↔ON）

四、产品特点

1. 强制断开安全结构，触头机械硬性分断，检修断电可靠隔离电源

2. M 手柄带挂锁孔，停机检修可挂锁挂牌，杜绝误合闸，符合 CE 设备安全规范

3. 阻燃耐高温壳体，耐油污、抗震动，潮湿粉尘车间适用

4. 本体无辅助触点（41311 程序不带辅点），如需反馈信号可后期外挂辅助触点模块

五、适用场景

机床、液压站、冷水机、空压机、风机、注塑机电控箱整机总电源主隔离开关，整机断电检修安全切断总进线。

六、同型号区分

• N1：无外露手柄，柜内轴伸安装；M4：红黄紧急停止手柄

• 025/033/040：分别对应 25A/33A/40A 额定电流；后缀带 A = 加装一开一闭辅助触点
