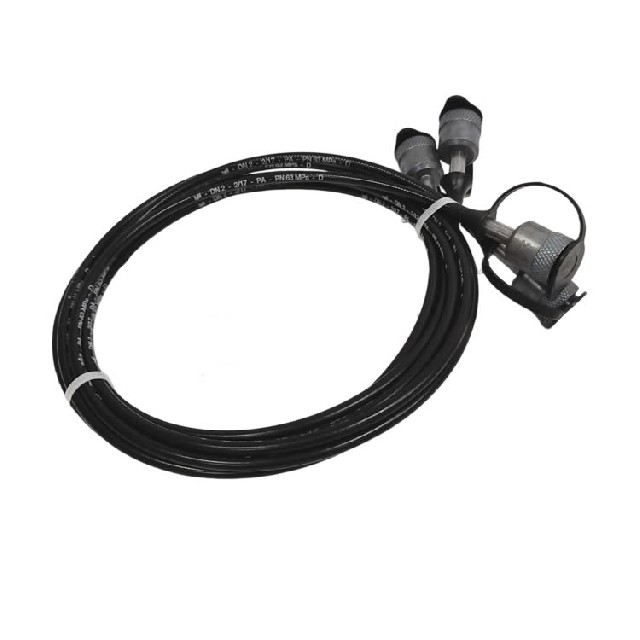

Hydrotechnik S110-AC-AC-02.00 海德泰尼克高压测压软管总成

一、型号分段释义

• S110：S110 系列 DN2 微型高压测压软管（内径 2mm、外径 5mm）

• AC：A=MINIMESS1620 母接头（M16×2），C = 标准直型接头

• 第二段 AC：两端同为 M16×2 母内丝接头（双母头）

• 02.00：成品总长2 米，单根净重约 0.4kg

二、核心技术参数

1. 通径：DN2（内径 2mm），外径 5mm，最小弯曲半径 20mm

2. 压力：额定工作压力630bar(63MPa)，爆破压力≥1500bar

3. 温度：-40℃～+100℃，高温工况压力系数随温度衰减

4. 介质：抗磨液压油、润滑油、矿物基液压介质

5. 接头配置：碳钢镀镍 M16×2 母头，带防尘保护帽 + 防丢链条

三、软管三层结构

1. 内层 NBR 丁腈橡胶：耐油耐腐蚀，隔绝液压介质

2. 双层钢丝编织承压层：抗高压、耐油压脉冲

3. 黑色 PU 外层：耐磨抗老化、耐油污磕碰，布线柔软

四、产品特点

1. 德国原装压接总成，接头一体铆压，高压无渗漏

2. MINIMESS1620 通用接口，全品牌标准测压点通用（贺德克、海德泰尼克测压阀通用）

3. 2 米加长款，适配跨设备远距离测点、控制柜外置压力表 / 传感器布线

4. 无压力损耗，高精度测压，适配液压数据记录仪、便携式液压检测仪

五、应用场景

• 注塑机、压铸机、液压泵站远距离压力点检

• 工程机械、风电、冶金液压系统在线压力采集

• 搭配海德泰尼克 3403 系列压力变送器做信号转接

• 大型机组跨腔体、跨阀块测压布线（区别 1 米短款近距离使用）
