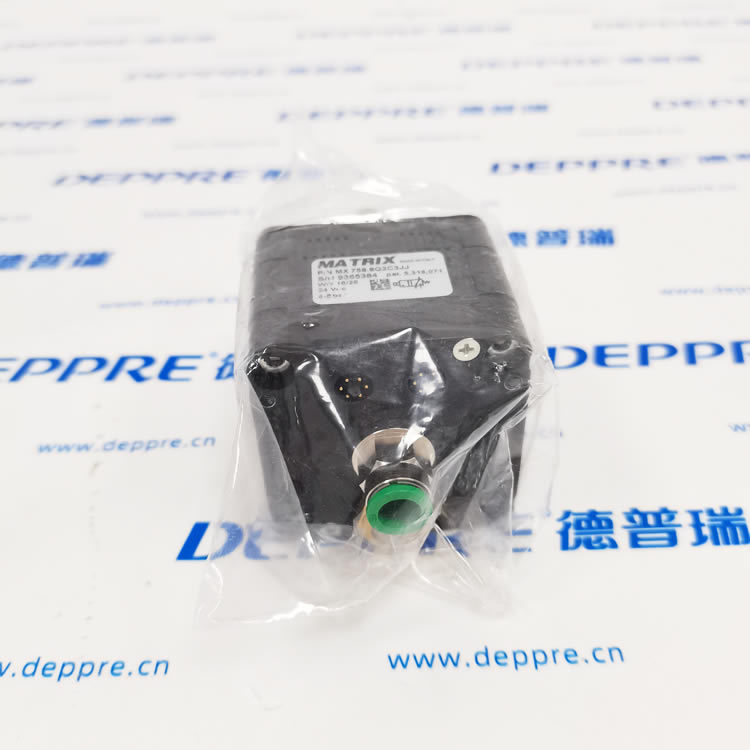

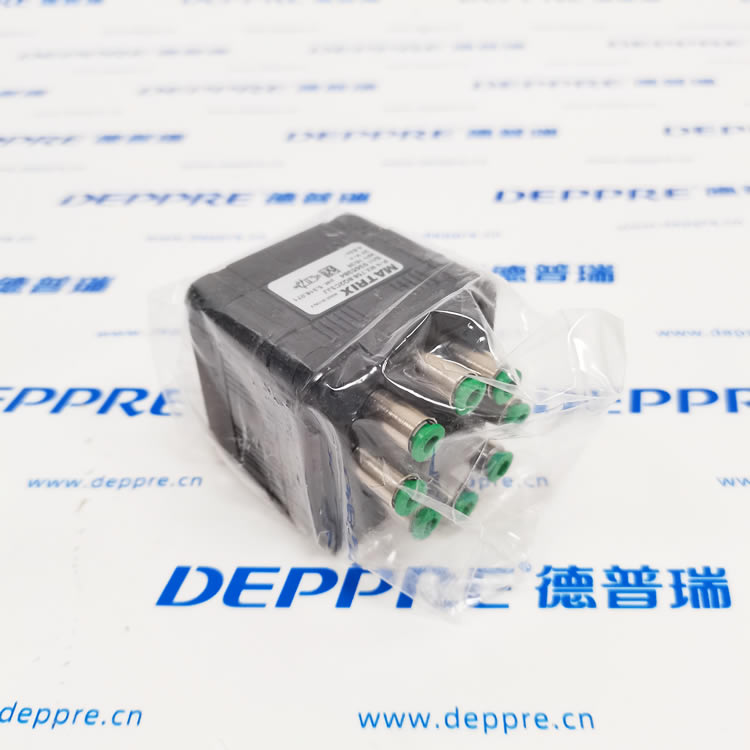

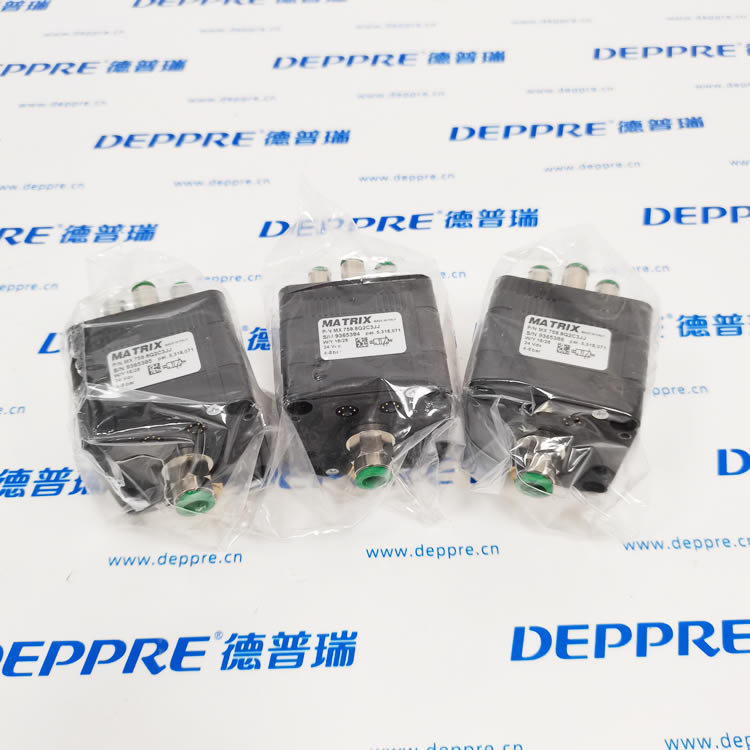

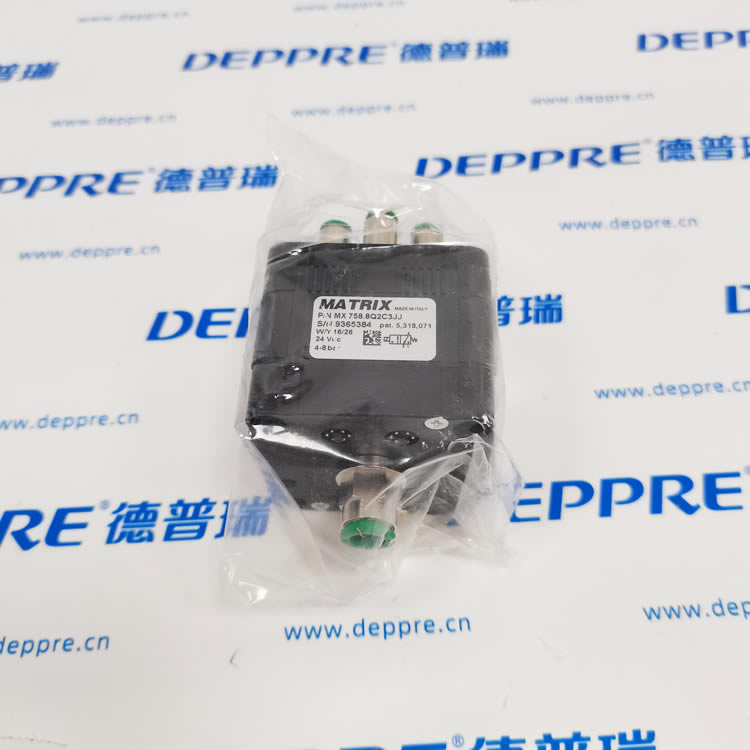

一、型号解析（MX 758.8Q2C3JJ）

• MX758：750 系列，3/2 通高频平台，标准流量 100 L/min（ANR）

• 8：阀体尺寸 / 流量规格（100 L/min）

• Q：线圈DC24V，标准功率

• 2：密封材质NBR 丁腈橡胶

• C：标准歧管安装

• 3：3/2 常闭（NC）

• JJ：高频加速型，开 / 关响应＜2 ms，最高 300 Hz

二、核心参数（精准版）

• 结构：3/2 通（可做 2/2 用），常闭 NC

• 工作介质：洁净干燥无润滑压缩空气、惰性气体、真空（−0.9 bar 可选）

• 压力范围：0～8 bar

• 流量（ANR）：100 L/min

• 响应时间（24VDC）：开＜2 ms，关＜1.5 ms（JJ 加速型）

• 最高切换频率：300 Hz（JJ），标准 200 Hz

• 循环寿命：≥5 亿次（DLC 涂层阀芯，低摩擦耐磨）

• 线圈电压：DC24V（标准）

• 接口：G1/8 内螺纹

• 材质：阀体 PPS 工程塑料，法兰铝合金，密封 NBR/FKM 可选

• 尺寸（长 × 宽 × 高）：约 61×55×55 mm

• 防护等级：IP52/IP62/IP65（可选）

• 工作温度：−10℃～+50℃

三、工作原理

直动式高频电磁阀：

1. 通电：电磁力驱动 DLC 涂层阀芯，毫秒级开启，气路导通；

2. 断电：弹簧复位，快速关闭，切断气路；

3. 3/2 通结构可实现进气 / 出气 / 排气三路控制，适配真空与正压切换；

4. JJ 加速型通过特殊线圈 + 低摩擦阀芯，实现 300Hz 高频循环。

四、典型应用

• 高速分拣：色选机、食品 / 药品分拣高速吹气剔除（24h 连续）

• 精密气动：自动化夹紧、定位、高速气缸驱动

• 真空控制：真空吸附 / 释放、真空发生器切换

• 医疗设备：呼吸机、麻醉机气体快速切换

• 电子制造：贴片机、焊膏印刷机高频气动控制

五、关键特点

• 极速响应：＜2 ms 开 / 关，300 Hz 高频，行业顶尖

• 超长寿命：5 亿次循环，免维护，适合 24h 连续运行

• 紧凑高效：61×55×55 mm，100 L/min 大流量，功率低

• 可靠密封：NBR/FKM 可选，适配多种介质，耐温耐磨

  安装灵活：歧管安装，多阀并联节省空间；IP65 可选适配恶劣环境
