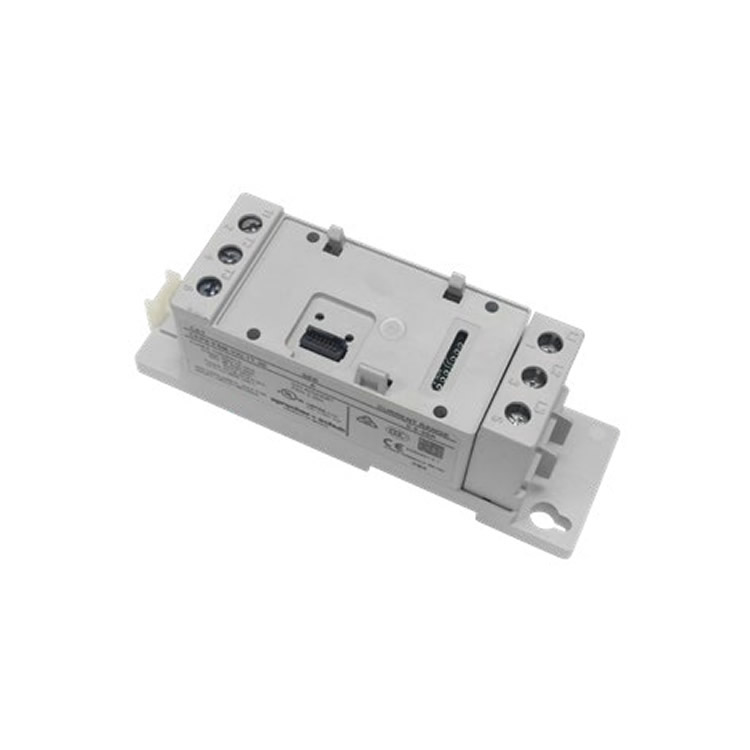

Sprecher+Schuh 继电器 CEP9-ESM-VIG-7T-30

CEP9-ESM-VIG-7T-30 规格参数总览

项目 规格参数

产品系列 CEP9 电子式过载继电器

模块类型 电压/电流/接地故障传感模块 (VIG: Voltage, Current, Ground Fault)

产品型号 CEP9-ESM-VIG-7T-30

安装方式 导轨安装 (DIN Rail) / 面板安装 (Panel Mount)

电流范围 0.5 ... 30 A

核心功能 电流、电压监测 + 接地故障检测

一、产品概述与设计

•   模块类型：这是一款集成了电压(V)、电流(I)和接地故障(G) 检测功能的传感模块。它是Sprecher+Schuh CEP9模块化过载继电器系统的核心组件之一。

•   设计理念：模块化设计，允许用户根据具体应用需求（如是否需要电压监控或接地故障保护）选择和组合不同的模块，提供了极大的灵活性。

•   主要功能：为CEP9系统提供主回路电流和电压的真实有效值（True RMS）测量信号，并集成零序电流（核心平衡）传感技术，用于低电平（电弧）接地故障检测。

二、电气规格

1.  电流感应：

    ◦   电流范围：0.5 - 30 A

    ◦   测量技术：真有效值 (True RMS) 测量，确保在非线性负载下的准确性。

    ◦   精度：计量精度为传感模块电流的 ±2%。

2.  电压感应：

    ◦   该模块具备电压监测能力，但文档中未在此型号下明确列出具体电压范围。需参考CEP9系统通用规格或用户手册。

3.  接地故障保护：

    ◦   检测类型：零序（核心平衡）传感。

    ◦   保护范围：可调，从 20 mA 至 5.0 A。

    ◦   跳闸抑制：可设置最大跳闸抑制，防止当地故障电流超过6.5A时跳闸（用于保护控制器分断能力）。

    ◦   重要提示：此功能为设备保护（UL 1053 Class I），非人员保护型漏电保护器 (GFCI)。
