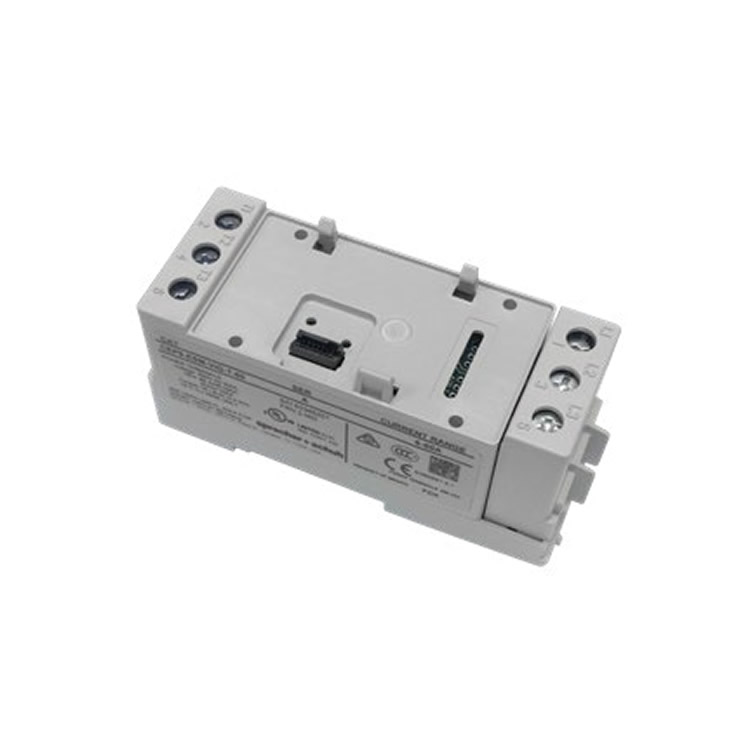

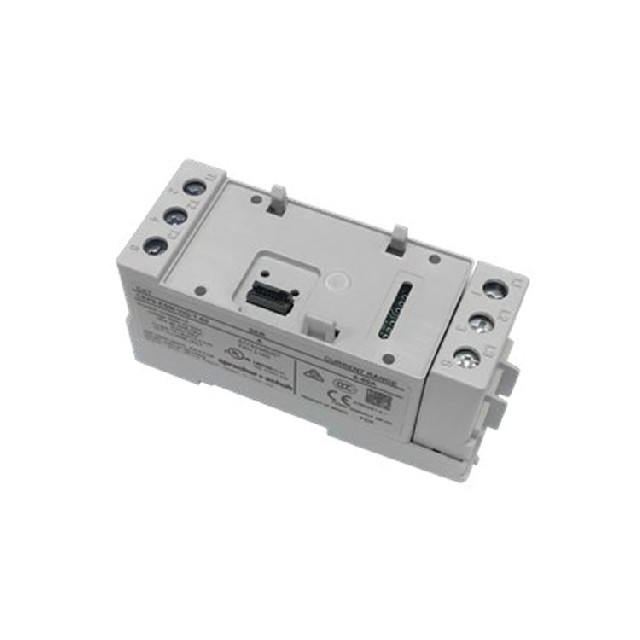

Sprecher+Schuh 继电器 CEP9-ESM-VIG-T-200

CEP9-ESM-VIG-T-200 规格参数总览

项目 规格参数

产品系列 CEP9 电子过载继电器

模块类型 电压/电流/接地故障传感模块 (Voltage/Current/Ground Fault Sensing Module)

目录号 CEP9-ESM-VIG-T-200

安装方式 DIN 导轨安装 (DIN Rail Mount)

适用对象 所有接触器 (For Use With All contactors)

电流范围 20...200 A

一、通用电气规格

1.  额定绝缘电压 (Ui)：690V AC

2.  额定工作电压 (Ue)：

    ◦   IEC: 690V AC

    ◦   UL: 600V AC

3.  额定冲击耐受电压 (Uimp)：6kV

4.  额定频率：45...65 Hz

5.  极数：3

6.  应用：单相或三相 (Single-phase or Three-phase operation)

二、电源规格

1.  工作范围：

    ◦   85...132V AC

    ◦   159...265V AC

2.  最大浪涌电流：6A

3.  最大功耗：

    ◦   CEP9: 6W

    ◦   CEP9 with expansion: 8W

4.  最大电源中断时间：10ms (Vmin & Vmax)
