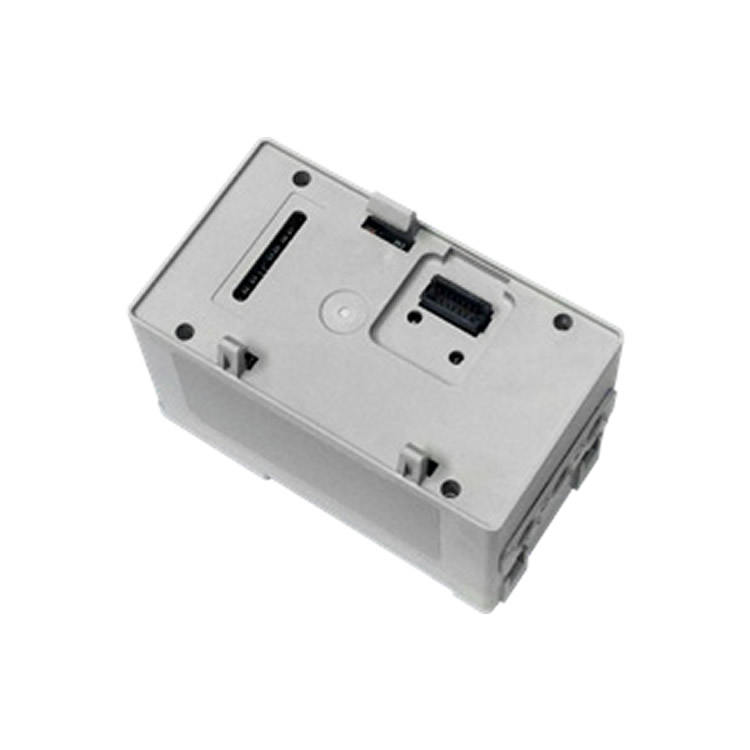

Sprecher+Schuh过载继电器CEP9-ESM-I-P-100

CEP9-ESM-I-P-100 规格参数详解

1. 基本参数概述

• 描述（Description）：DIN Rail Mount Pass-thru (10 to 200A)

  • 支持DIN导轨安装的直通式设计，适用于10A至200A电流范围。

• 适用设备（For Use With）：所有接触器（All contactors）

  • 兼容多种工业接触器，无需额外适配。

• 电流范围（Current Range）：10...100 A

  • 精确监测10A至100A的电机电流，支持过载保护。

• 目录号（Catalog Number）：CEP9-ESM-I-P-100

  • 唯一标识符，便于订购和识别。

2. 电气规格

：

• 额定绝缘电压（Rated Insulation Voltage, Uij）：600V AC

  • 确保在高电压环境下的安全隔离。

• 额定工作电压（Rated Operating Voltage, Ue）：600V AC

  • 支持标准工业电压应用。

• 额定脉冲电压（Rated Impulse Voltage, Uimp）：6kV

  • 抗浪涌能力，保护设备免受瞬时电压冲击。

• 端子配置（Terminals）：1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3

  • 标准三相端子设计，简化接线流程。

• 短路额定值（Short Circuit Ratings）：符合IEC标准（具体值未在文档中详细说明）。

• 功耗（Power Consumption）：

  • 最大功耗：CEP9模块自身较低（具体值未指定），扩展时略有增加。
