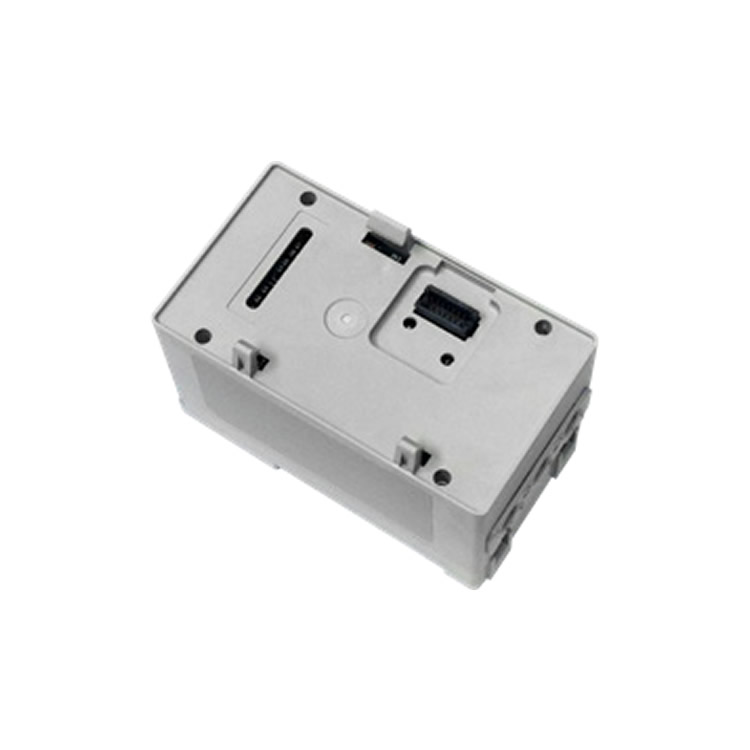

Sprecher+Schuh过载继电器CEP9-ESM-I-P-200

CEP9-ESM-I-P-200 规格参数

   • DIN导轨直通式安装（DIN Rail Mount Pass-thru）

   • 电流范围：20...200 A

适用对象（For Use With）

   • 所有接触器（All contactors）

电气规格（Electrical Specifications）

   • 额定绝缘电压（Rated Insulation Voltage, Uij）：600V AC

   • 额定工作电压（Rated Operating Voltage, Ue）：600V AC

   • 额定冲击电压（Rated Impulse Voltage, Uimp）：符合IEC标准

   • 短路耐受能力：支持设备级保护（如接地故障抑制功能）

 环境适应性

   • 工作温度：-40°C 至 +85°C

   • 存储温度：-20°C 至 +55°C

   • 湿度：5%–95%（非冷凝）

   • 防护等级：IP20

 端子与接线

   • 端子标识：L1/L2/L3（进线），T1/T2/T3（出线）

   • 扭矩要求：

     ◦ 单芯线（Solid）：35 lb-in（4 N·m）

     ◦ 多芯线（Stranded）：30 lb-in（3.4 N·m）

   • 线径范围：

     ◦ 单芯线：6 AWG（16 mm²）

     ◦ 多芯线（带端子）：6–10 mm²
