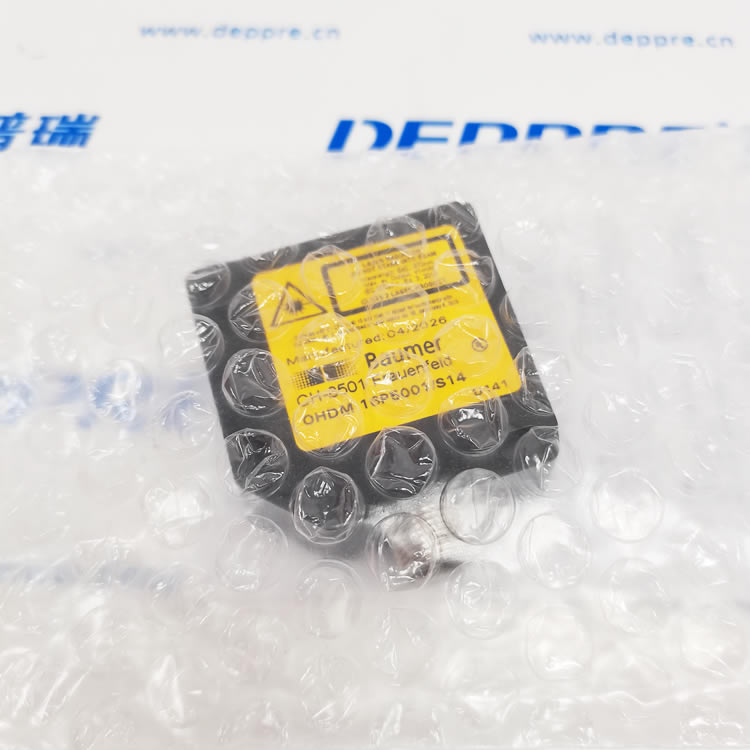

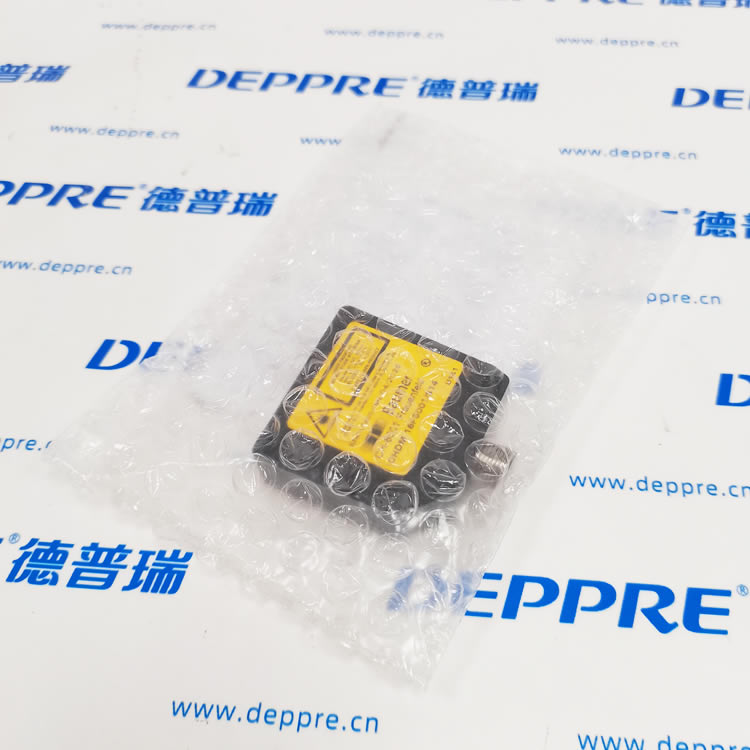

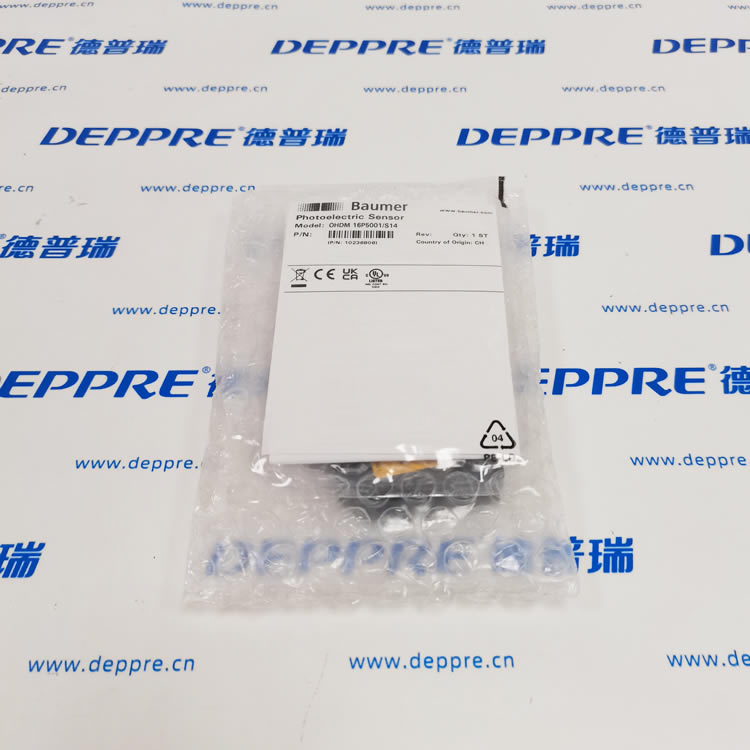

BAUMER OHDM 16P5001/S14（激光漫反射传感器・背景抑制）

品牌：德国 / 瑞士 BAUMER（堡盟）型号：OHDM 16P5001/S14 类型：背景抑制型激光漫反射光电传感器

一、型号拆解

• OHDM：系列代号（O = 光电，H = 激光，D = 漫反射，M = 矩形）

• 16：16 系列，尺寸约 50×15.4×50 mm

• P：PNP 输出

• 5001：检测距离 / 输出配置代码

• S14：M12 4 针接头

二、核心参数

1. 光学特性

• 光源：脉冲红色激光二极管，激光等级 2

• 波长：650 nm

• 检测距离 Tw：25–300 mm（可调）

• 背景抑制范围 Tb：

• 最远：40–300 mm

• 最近：5–25 mm

• 重复精度：＜0.1 mm（焦点处）

• 焦距：80 mm

2. 电气特性

• 供电：10–30 VDC

• 输出：PNP，亮通 / 暗通可选

• 输出电流：≤200 mA

• 响应时间：＜0.6 ms

• 功耗：典型 25 mA，最大 35 mA

• 保护：短路、反极性、过载保护

3. 机械与环境

• 外壳：压铸锌，前端玻璃光学面

• 尺寸：50 × 15.4 × 50 mm

• 防护等级：IP67

• 温度范围：-10 ℃ … +50 ℃

• 调节：8 圈机械式电位器（距离）

• 指示：黄色 LED（输出状态）

三、关键特点（区别于普通光电）

•  激光 + 背景抑制：精准检测微小 / 薄型物体，不受背景干扰

   超高精度：±0.1 mm，适合定位、计数、尺寸检测

•  高速响应：＜0.6 ms，高速流水线可用

•  长距 + 小物体：300 mm 内可检 1 mm 以下小件

•  抗干扰：抑制相邻传感器互扰

四、典型应用

• 电子 / 半导体：微小元件检测、晶圆定位

• 包装 / 物流：高速计数、标签 / 透明物检测

• 汽车制造：精密装配、焊点 / 缝隙检测

• 机床 / 自动化：限位、定位、微小零件有无

• 医疗器械：洁净环境高精度检测

五、接线（M12 4 针）

1. 1：+Vs（10–30 VDC）

2. 2：NC（空）

3. 3：0 V/GND

4. 4：PNP 输出（亮通 / 暗通）
