BERNSTEIN SKC‑A12 / SKC‑A1Z M（安全门开关）品牌：德国 BERNSTEIN（伯恩斯坦） 系列：SKC 系列（短款、IP65 安全联锁开关）

一、型号说明

• SKC‑A1Z M 常用型号

• SKC：短款安全位置开关（比 SK 短 15 mm）

• A1：1 常闭 NC（安全触点）

• Z：分离式钥匙操作头

• M：螺丝接线端子

• SKC‑A12：同系列，1 常开 + 1 常闭（NO+NC），其它结构与 A1Z M 一致。

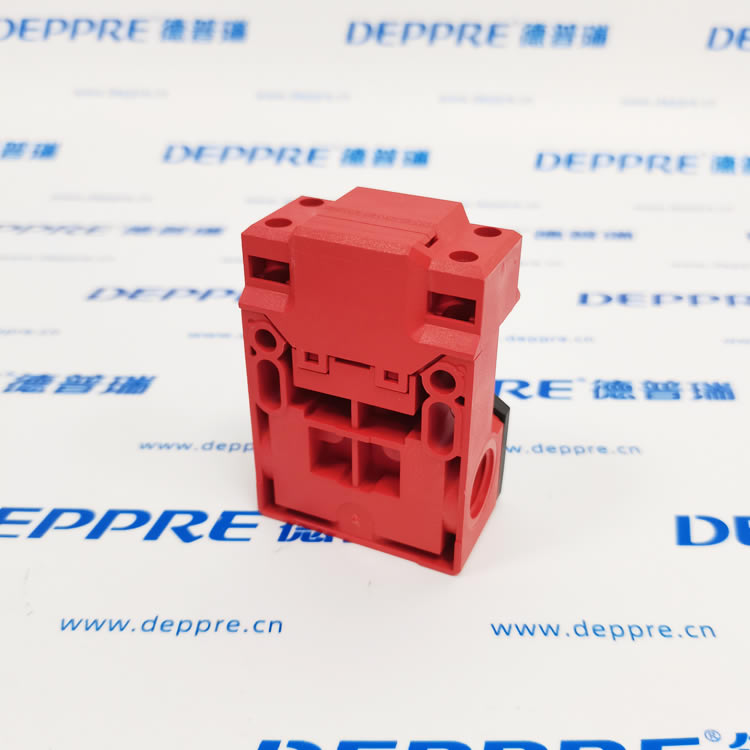

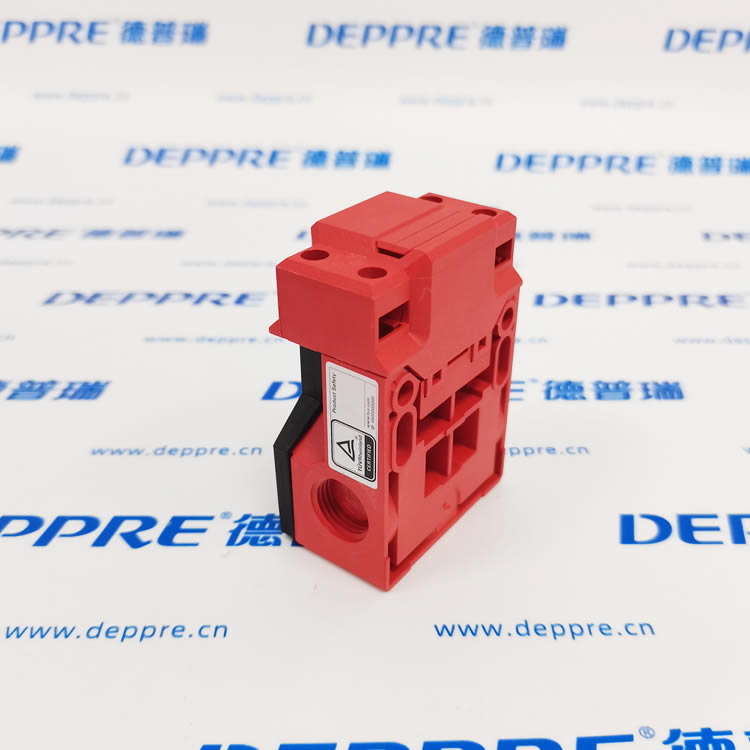

二、外观与尺寸

外壳：红 / 黄，玻纤增强热塑性塑料（UL94‑V0 自熄）

• 尺寸：约 90 × 40 × 30 mm（比 SK 短 15 mm）

• 重量：约 150 g

• 电缆入口：3×M20×1.5（三面出线）

三、核心技术参数

• 防护等级：IP65（防尘防水）

• 触点配置：

• SKC‑A1Z M：1NC（常闭，安全强制断开）

• SKC‑A12：1NO + 1NC

• 额定绝缘电压 Ui：250 V AC

• 工作电压 Ue：24–240 V AC/DC

• 持续电流：1.5 A（AC15），短时 10 A

• 操作力：标准 10 N（可选 5/20/30 N）

• 机械寿命：B10d ≥ 200 万次

• 安全等级：符合 IEC 60947‑5‑1、VDE 0660 T200、GS‑ET 15

四、接线端子（SKC‑A1Z M）

从左到右：

1. 11：公共端

2. 12：NC（常闭），安全回路用（门开时断开）

3. (14：NO，A12 才有)

4. PE：接地

• 接线：螺丝端子，适合 0.5–2.5 mm² 线径

五、典型应用

• 机床、自动化设备安全门 / 防护门联锁

• 机器人工作站、包装机械、食品设备

• 需强制断开的安全回路（符合 EN 1088）

六、与 SK 系列区别

• SKC：短 15 mm，空间受限首选

• SK：标准长度，触点配置更丰富
