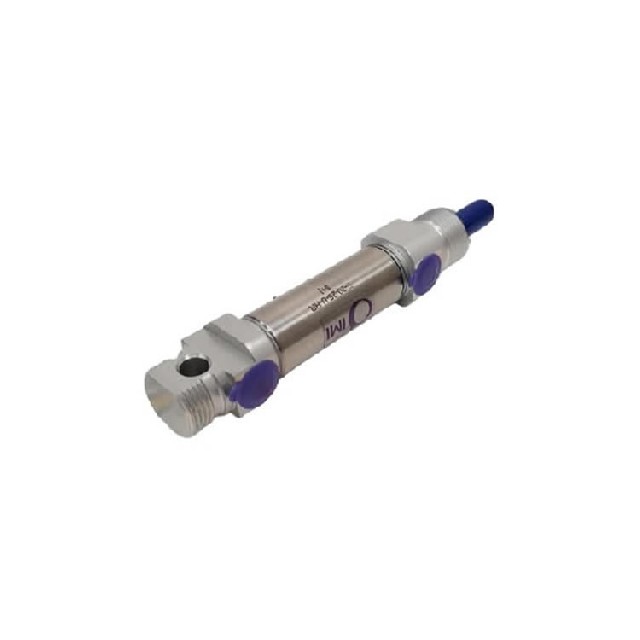

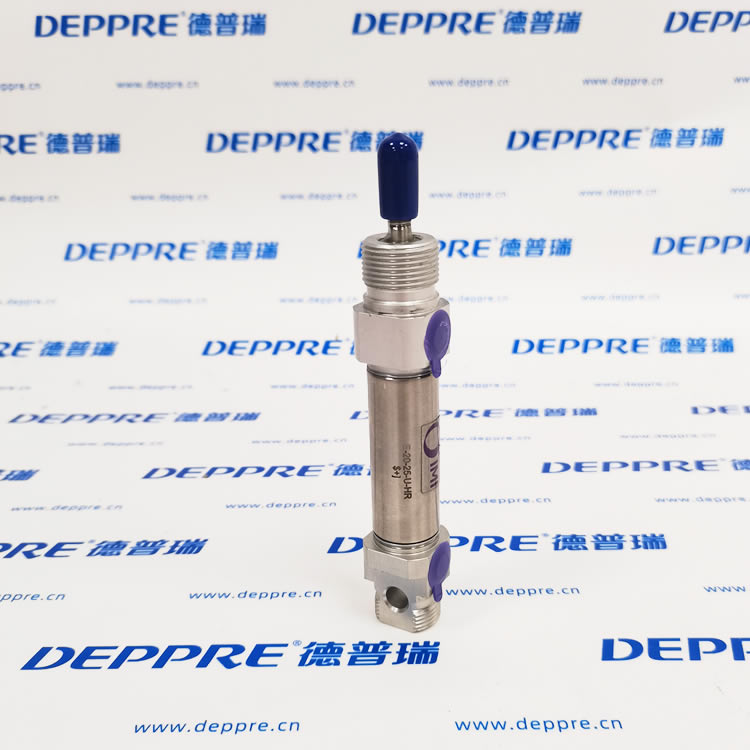

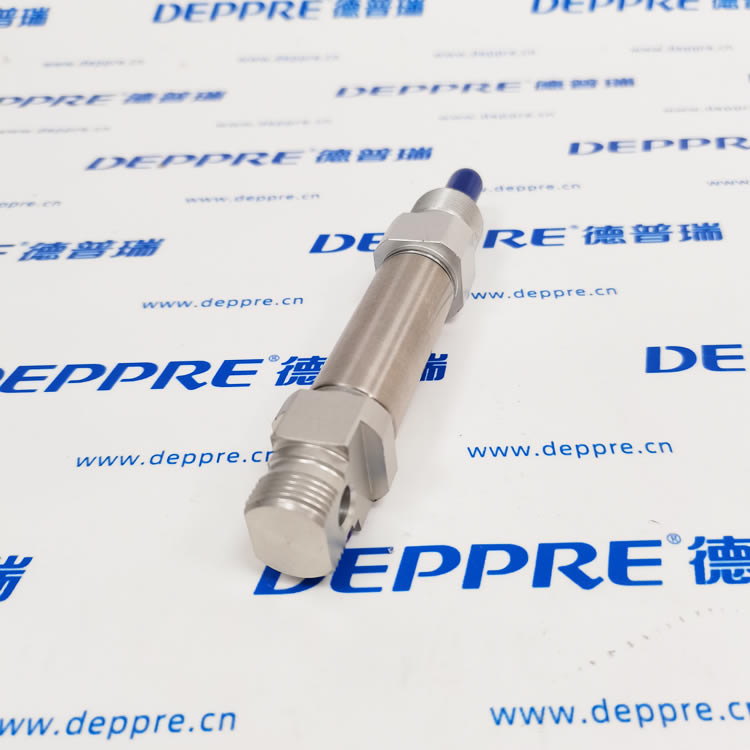

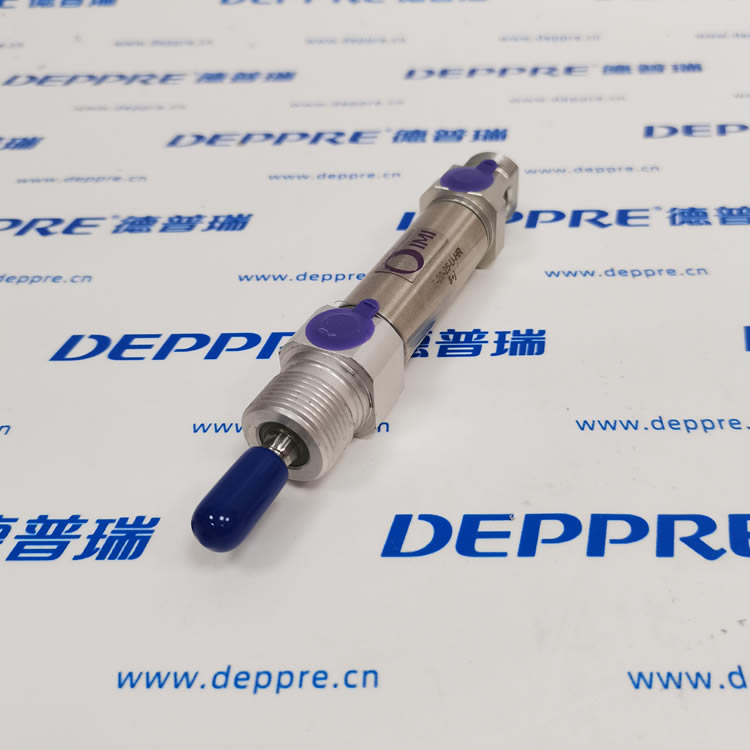

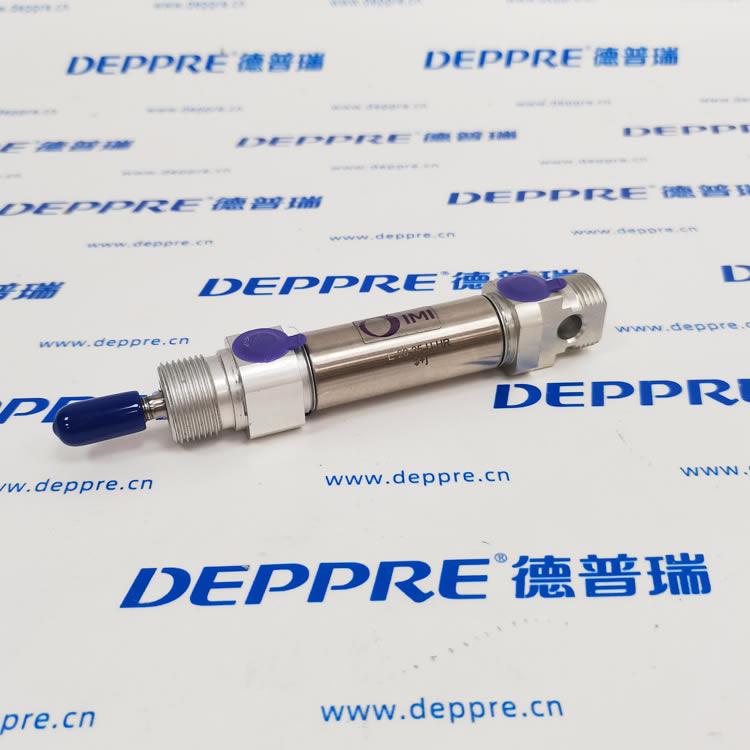

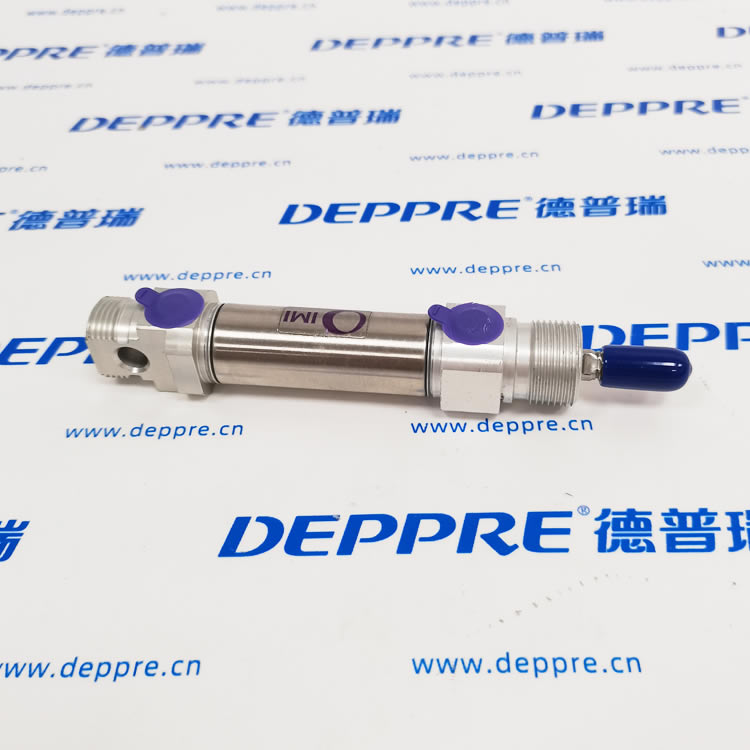

IMI Bimba E-20-25-U-11R 不锈钢迷你气缸（ISO6432 标准）

一、型号分段释义

E-20-25-U-11R

1. E：Bimba E 系列，ISO6432 欧标不锈钢迷你气缸，双作用单杆

2. 20：缸径 Φ20mm

3. 25：标准行程 25mm

4. U=Universal：通用安装型，支持脚座 / 法兰 / 耳轴多种安装方式

5. 11R：原厂标配：内置磁环 + 两端气缓

二、关键技术参数

• 动作形式：双作用单活塞杆，两端进气双向伸缩

• 工作气压：0.6～10bar（最高 1.0MPa），推荐气源 5～7bar

• 气口螺纹：G1/8"（两端侧面进气孔）

• 活塞杆：M8×1.25 外牙，304 不锈钢硬铬镀层，耐磨防锈

• 缸筒：304 不锈钢无缝镜面缸管

• 端盖：压铸铝合金轻量化端盖

• 密封：NBR 丁腈橡胶，适用介质：干燥压缩空气；常温 - 20℃～+80℃

• 活塞：带永久磁石，可直接加装磁性感应开关（11 标配磁环）

• 缓冲：两端可调气缓冲，减小行程末端冲击、降噪

三、结构特点

1. 全不锈钢缸筒，耐粉尘、水汽、切削液腐蚀，适配机床 / 自动化恶劣工况

2. U 通用安装，不用额外加工缸体，法兰 / 脚架 / 耳轴附件直接装配

3. 气缓冲结构，小行程启停平稳，延长整机寿命

4. 内置磁环，搭配 Bimba / 诺冠磁开实现行程到位信号反馈

四、应用场景

1. 自动化设备：小型推送、定位、夹紧工位

2. 注塑 / 机床辅机、流水线挡料、分料机构

3. 电子设备精密移栽、小型工装夹具

五、同系列区分

• E-20-25-U-HR：高温氟橡胶密封（-20~120℃）；

• E-20-25-N-11R：前端法兰安装（N = 前法兰）
