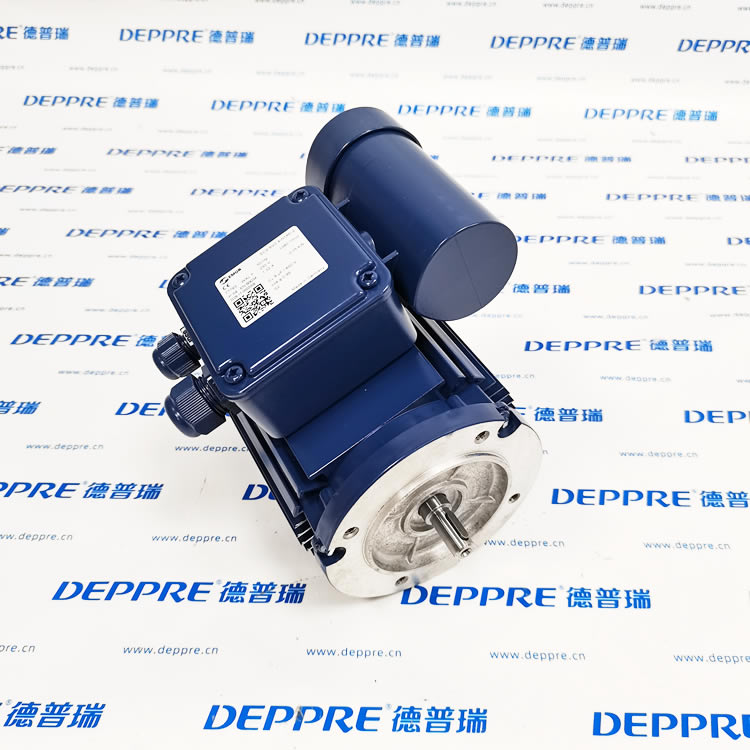

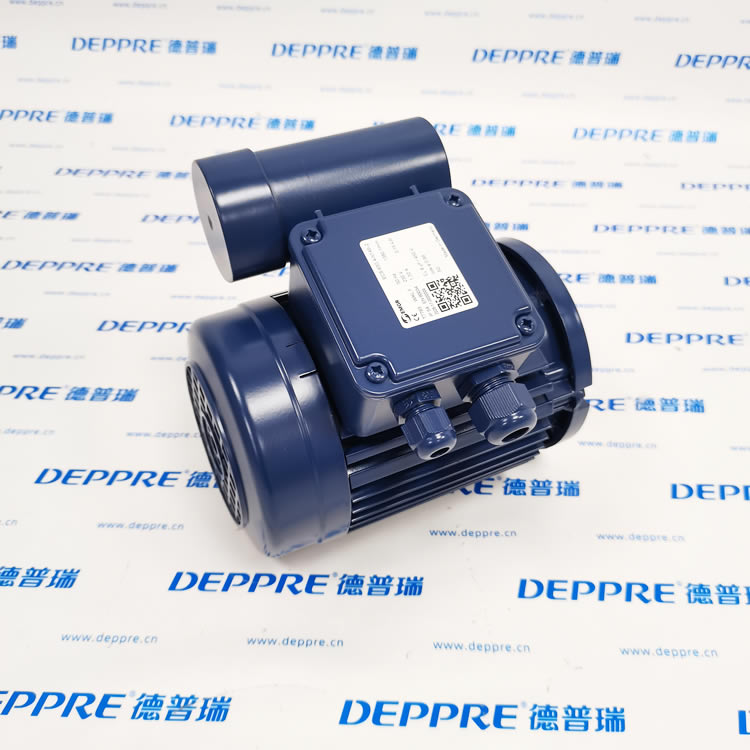

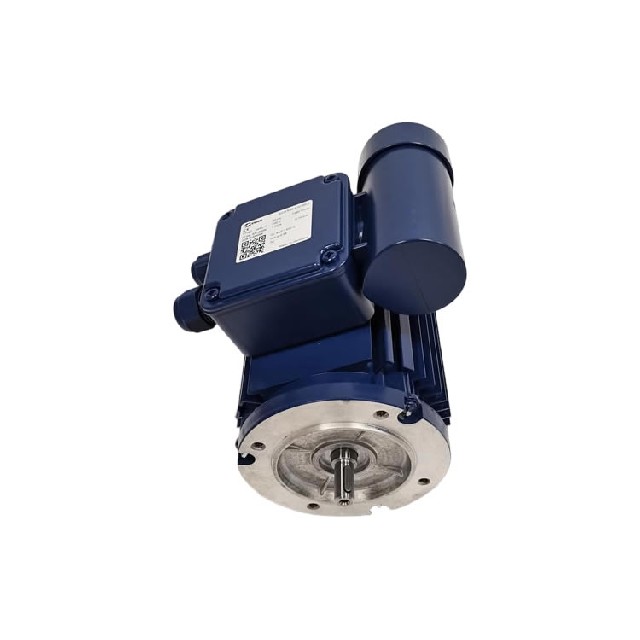

EMGR ECS 63G 4.N1AE1-2（德国 EMGR 单相交流电机）

一、型号释义

• ECS：EMGR 单相双电容启动交流电机系列（运行电容 + 启动电容，离心开关分断启动电容）

• 63G：IEC 机座 63 框号、铝壳紧凑型机身

• 4：4 极，50Hz 额定转速 1400~1450rpm

• N1AE1-2：法兰 B5 安装、轴伸规格、带标配电容组件、原装标准接线结构（同常用 4-N1AB-2 为同规格变体）

二、核心电气参数（230V/50Hz 欧标单相）

1. 额定功率：0.18kW（180W）

2. 额定电压：AC220/230V 50Hz

3. 额定转速：1420rpm（4 极）

4. 运行电容：8μF/450V；启动电容：25μF/450V（机侧外置电容盒）

5. 额定电流≈1.4A，功率因数 cosφ≈0.92

6. 绝缘等级：F 级（155℃），防护IP55

7. 工作环境：-20℃～+80℃，无凝露工况

三、机械尺寸（B5 法兰立式 / 法兰安装）

• 机座 63：法兰安装孔中心距 Φ115mm

• 输出轴：Φ11mm，键槽 3×3mm，轴长 23mm

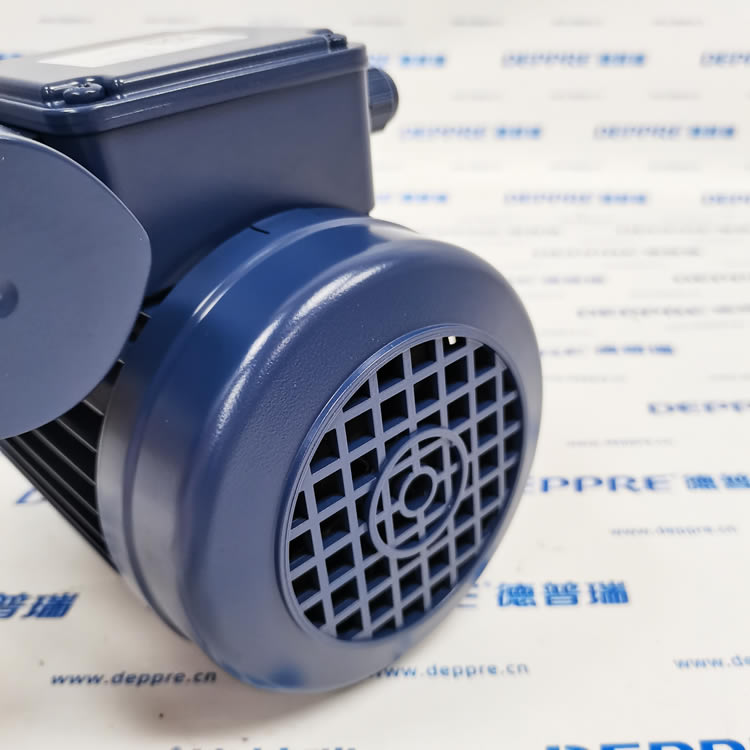

• 整机净重≈3.2kg，全铝合金机壳、自冷风扇散热

• 安装方式：B5 法兰直连泵体 / 减速机（油泵、冷却泵标配）

四、产品结构与特性

1. 双电容启动架构：启动电容辅助起动力矩，转速达标后离心开关切断启动电容，只剩运行电容持续工作，启动转矩大、空载电流低、不易发热烧坏绕组

2. 德国原厂硅钢片 + 真空浸漆绕组，抗湿热、长寿命，欧洲机床 / 液压原厂配套标配

3. 低转动惯量、启停频繁耐用，适合间歇工况频繁启停

4. 全封闭铝壳，防尘防溅水，机床切削液环境可用

五、适用场景

1. 机床液压冷却油泵、齿轮泵驱动（最常用）：加工中心、磨床、车床循环油泵

2. 小型输送设备、风机、小型搅拌装置

3. 自动化设备小型液压站、润滑泵动力单元

六、同系列备注

• ECS = 双电容高启动转矩（重载启动优选），EDS 为单电容轻载款；63G 统一 63 机座，4 极固定 1450 转级。
