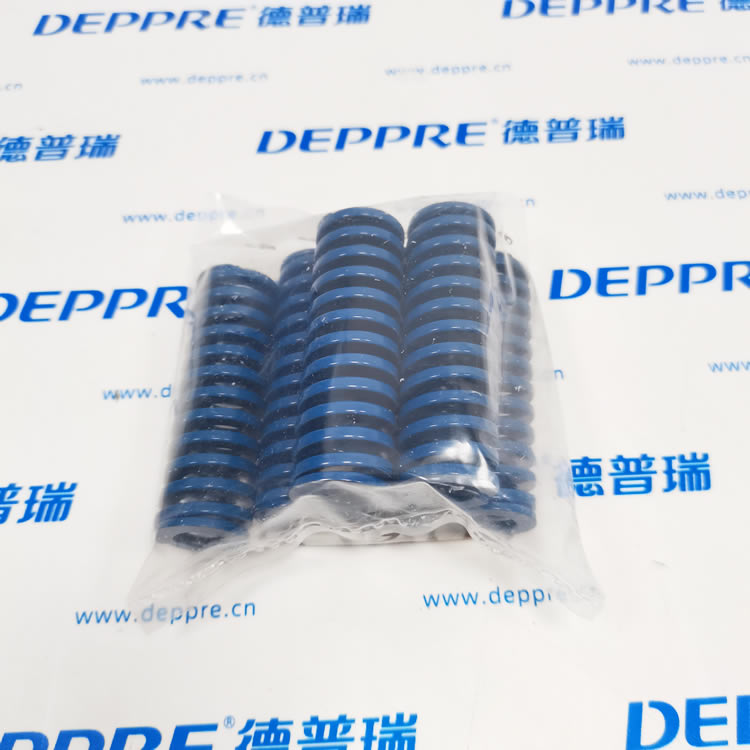

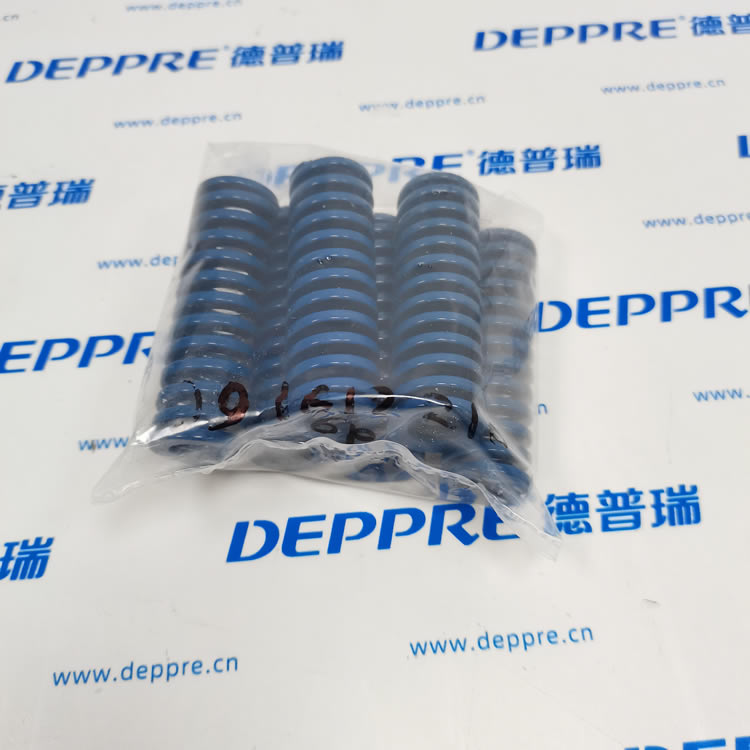

DANLY 9-1612-210｜DieMax XL 蓝色中载模具弹簧

一、型号拆解

• 9：DieMax XL 系列矩形铬硅钢模具弹簧

• 16：安装孔径 1"=25.4mm

• 12：自由长度 3"=76.2mm

• 210：蓝色 Medium Load 中载

二、外形尺寸

• 适配安装孔：25.4mm（1 英寸）

• 配套导向芯轴：1/2"=12.7mm

• 自由总长：76.2mm

• 结构：矩形截面线材、两端精密平磨、外观蓝色

三、力学参数

• 弹簧刚度 K：≈31.5 N/mm（17.8lb/0.1in）

• 推荐安全压缩 30% 行程≈22.9mm（最优使用寿命区间）

• 极限压并压缩：37.5% 自由长≈28.6mm

• 压并极限载荷：≈7220N（1620lbs）

• 使用温度：-40℃～+220℃，耐高温冲压工况

四、材质与产品特性

1. 材质：真空熔炼铬硅合金钢 ASTM A1000，抗疲劳、不易永久压塌变形

2. 工艺：梯形矩形绕制，应力均匀，额定工况往复寿命≥100 万次

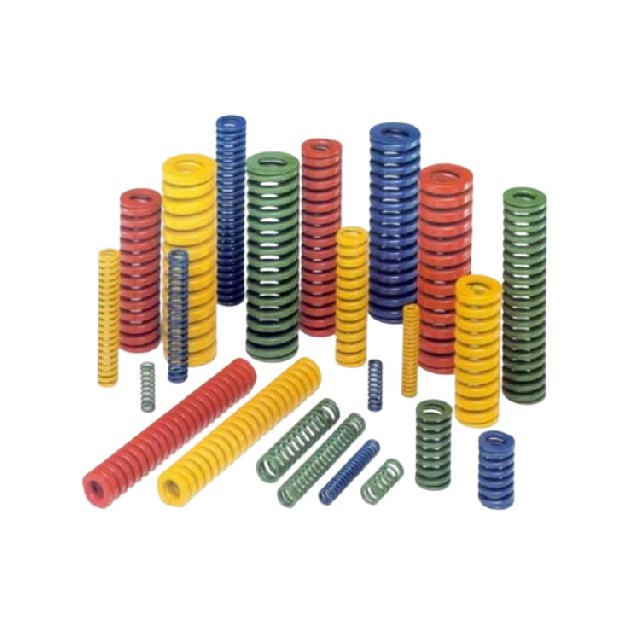

3. 标准：符合 ISO10243，同外径同长度四色弹簧模位通用互换

五、适用场景

1. 大型五金冲压模：卸料板、压料板复位

2. 汽车钣金模、折弯模弹性压紧

3. 大型注塑模具滑块、顶出机构

4. 重型工装夹具、自动化设备缓冲张紧
