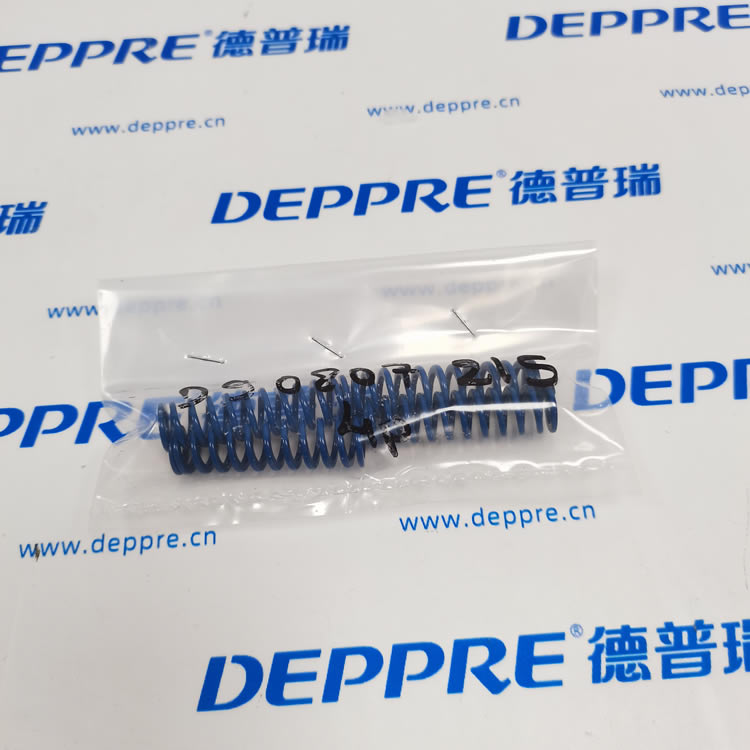

DANLY 9-0807-215（DieMax XL 蓝色中载模具弹簧）

一、型号拆解

• 9：DieMax XL 系列矩形钢丝模具弹簧

• 08：安装孔径 1/2" = 12.7mm

• 07：自由长度 1.75" = 44.5mm

• 215：蓝色・中载（Medium Load）

二、外形尺寸

• 弹簧外径（安装孔）：12.7mm（1/2inch）

• 适配导向杆径：9/32"≈7.1mm

• 自由总长：44.5mm（1.75"）

• 钢丝形式：矩形截面铬硅钢，两端平磨

• 外观颜色：蓝色

三、力学参数

• 弹簧刚度 K：≈72N/mm（41lb/0.1in）

• 额定安全压缩：30% 自由长≈13.3mm（推荐工作行程）

• 极限压并压缩：40% 自由长≈17.8mm

• 压并极限载荷：≈1950N（438lbs）

• 使用温度：-40℃～+220℃，耐高温优于国标弹簧

四、材质与性能

• 原料：真空冶炼铬硅合金钢 ASTM A1000，抗疲劳、耐高温、不易永久变形

• 寿命：额定压缩工况≥100 万次往复

• 标准：符合 ISO10243，可替代米思米、Raymond 同规格蓝弹

五、应用场景

1. 中小型冲压模：顶料销、卸料板、压料板复位

2. 工装夹具：弹性压紧、间隙补偿

3. 小型注塑模顶出、滑块限位缓冲

4. 自动化工装小行程弹性顶紧
