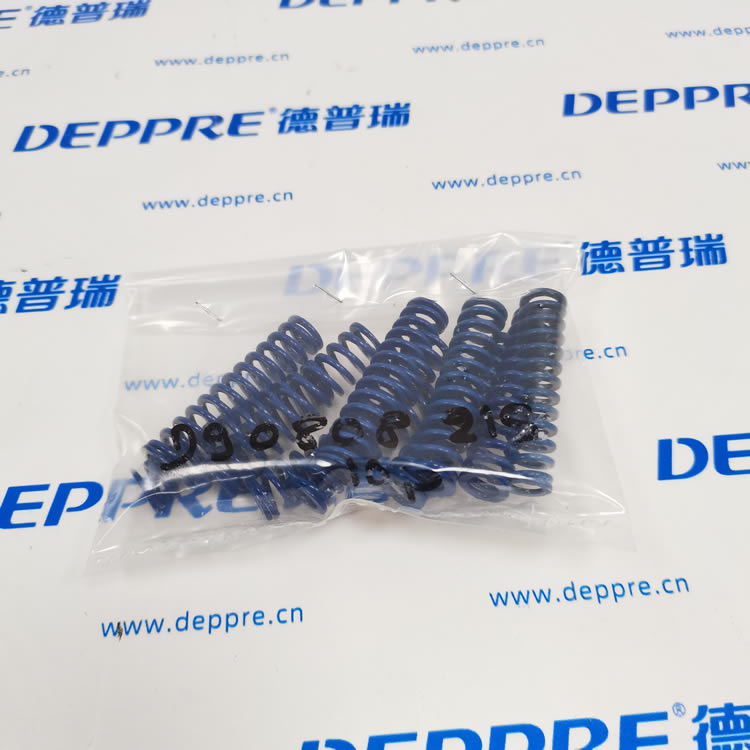

DANLY 9-0808-215（DieMax XL 蓝色中载模具弹簧）

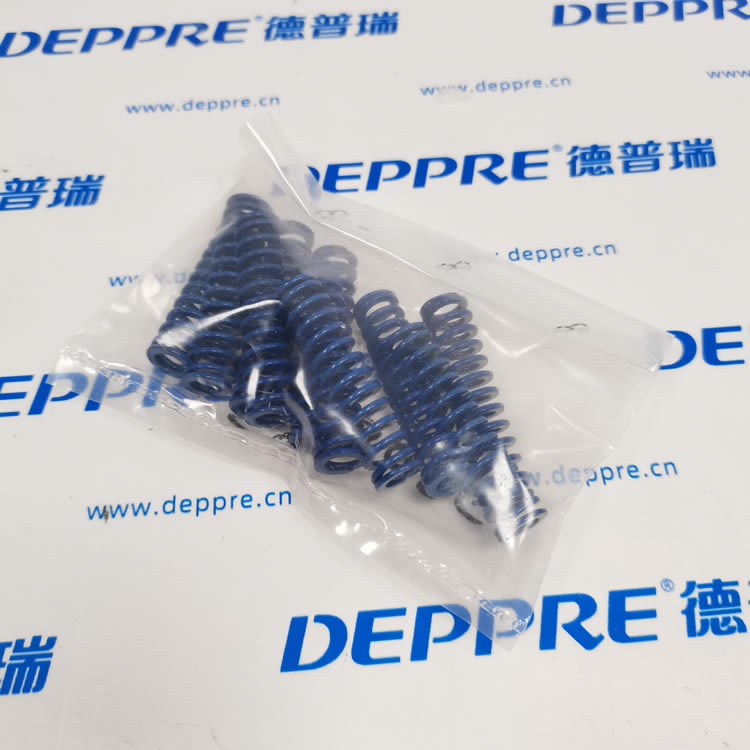

9-0808-215 是 DANLY（丹利）DieMax XL 系列矩形钢丝压缩弹簧，蓝色 = 中型负载（Medium Load），用于中小孔径、短行程的冲压模、夹具与自动化设备。

一、型号解析（9-0808-215）

• 9：DieMax XL 系列

• 08：孔径 1/2"（12.7 mm）

• 08：自由长度 2.0"（50.8 mm）

• 215：中型负载（蓝色，21=Medium Load）

二、关键尺寸（英制 / 公制）

• 孔径 A：1/2" ≈ 12.7 mm

• 推荐杆径：5/16" ≈ 8 mm

• 自由长度 C：2.0" ≈ 50.8 mm

• 钢丝截面：矩形（Rectangular）

• 颜色：蓝色（中型负载）

三、力学参数（标准值）

• 弹簧常数 K：约 70 N/mm（40 lbs/0.1in）

• 额定压缩量：≤ 30% 自由长度（≈15 mm）

• 最大压缩量：≤ 40%（≈20 mm）

• 极限载荷（压并）：≈ 2200 N（490 lbs）

• 工作温度：−40℃～+220℃

四、材料与结构特点

• 材质：铬硅合金钢（Chrome‑Silicon），真空脱气，高抗拉、抗疲劳、耐高温。

• 结构：矩形钢丝冷卷、端面磨平、垂直度好、抗偏载；梯形截面降低应力集中。

• 寿命：额定载荷下 **≥100 万次循环 **。

• 互换性：符合 ISO 10243、ASTM A1000‑99，可与 MISUMI、Raymond 等同规格互换。

五、典型应用

• 冲压模具：中小型冲裁模、弯曲模的顶料、压边、卸料、滑块复位。

• 工装夹具：中型夹具、焊接工装的弹性压紧、间隙补偿。

• 自动化设备：中型缓冲、张紧、减震装置。

• 注塑模：小型模具顶出、保压缓冲、滑块复位。
